Onkyo D-509E

Cs-1
・连接扬声器前，请从电源插座上拔下放大器的电源线并将
其音量控制调至最小。
・扬声器的额定阻抗为 4 Ω. 确保连接兼容 4 Ω 阻抗的放大
器。

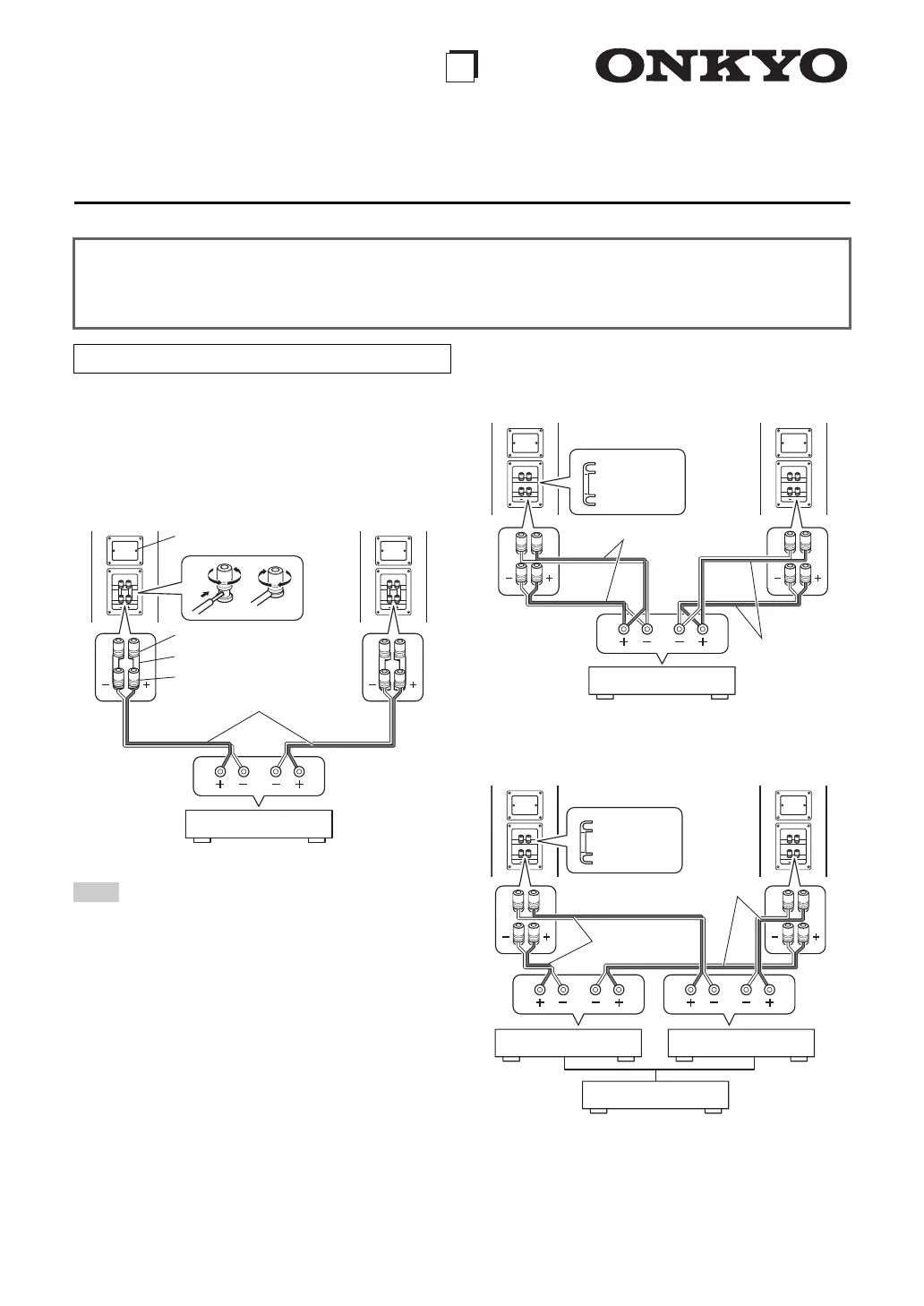

■ 常用连接
*1
对于常用连接，请勿打开护盖。
注意
连接过程中，如果用于高频的跨接条发生松动，请将其扣
紧。
■ 双接线扬声器
（不使用附带的跨接条）
■ 双功放连接扬声器
（不使用附带的跨接条）
表面涂层
对于镜面抛光型，由于涂有用于保护表面的钢琴清洁剂，表面颜色可能显得暗淡。 请用蘸水的布擦拭表面，然后再用干布
擦干。
注意：请使用软布以免划破表面。
扬声器系统
D-509E
使用手册
C s
连接扬声器
RL
*1
红色线缆侧
右置扬声器
左置扬声器
放大器等
用于高频
跨接条
用于低频
RL
红色线缆侧
红色线缆侧
右置扬声器
左置扬声器
放大器等
取下跨接条
RLRL
红色线缆侧
红色线缆侧
右置扬声器
左置扬声器
取下跨接条
前置放大器
用于低音域的功率放大器 用于高音域的功率放大器
