Onkyo D-509E

Cs-2

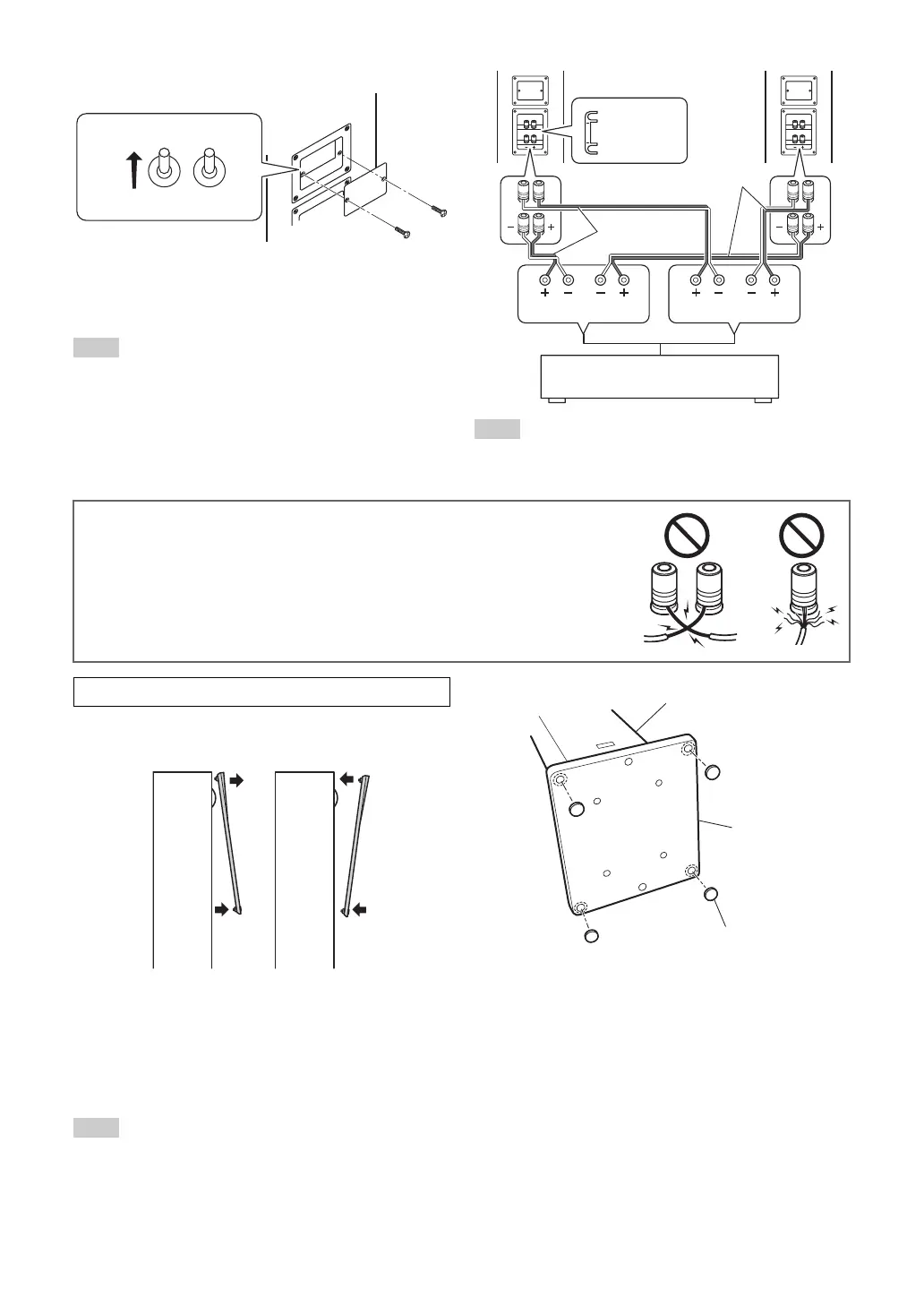

■ 使用 Digital Processing Crossover Network （不带分
频网络）功能连接
1. 取出两颗螺钉拆下开关盖板。
2. 向上拨动两个网络切换开关。
3. 将扬声器连接至带有 Digital Processing Crossover
Network （不带分频网络）功能的扬声器，如下所示。
提示
・有关 Digital Processing Crossover Network （不带分频网
络）功能，请参阅 Onkyo 网站。
http://www.onkyo.com/
・低音单元通话盒的交叉频率 (INTERNAL CROSSOVER)：
450 Hz
请参阅第 Ja-8 页了解电路图。
注意
Digital Processing Crossover Network （不带分频网络）功能
未使用时，向下拨动网络切换开关。
■ 取下扬声器网罩
扬声器有无网罩均可使用，可通过以下方式取下网罩。
■ 使用附带的软木脚垫
请务必使用附带的软木脚垫以确保底座稳定，获得品质较好
的声音。 此外，软木脚垫还可保护扬声器底部，防止增塑剂
渗移。
将软木脚垫安装到扬声器底部的四个边角。
注意
请注意，扬声器很重，需要特别小心。
■ 使用附带的吸音垫
如果将扬声器放在房间的角落或墙壁附近，可能产生低音过
高的现象。 在这种情况下，可在扬声器背面的低音反射通道
内插入附带的吸音垫来调节音量。
2
1
EXTERNAL CROSSOVER
INTERNAL CROSSOVER
RLRL
红色线缆侧
红色线缆侧
右置扬声器 左置扬声器
低频
高频
带有 Digital Processing Crossover Network
（不带分频网络）的放大器等
取下跨接条
注意
・确保正 （+）和负极 （-）线缆或 R 和 L 线缆不相互接触，并且不接触放大器的后面
板，以避免电路损坏。
・确保正确扭紧芯线，以防止其接触放大器的后面板而造成短路。
使用扬声器系统之前
取下
放回
软木脚垫
底座
箱体
