・本機とアンプを接続するときは、アンプのボリュームは
出力最小にし、電源プラグを抜いた状態で行ってくださ
い。
・本機の定格インピーダンスは 4Ω です。接続するアンプ
は 4Ω に対応したものをご使用ください。

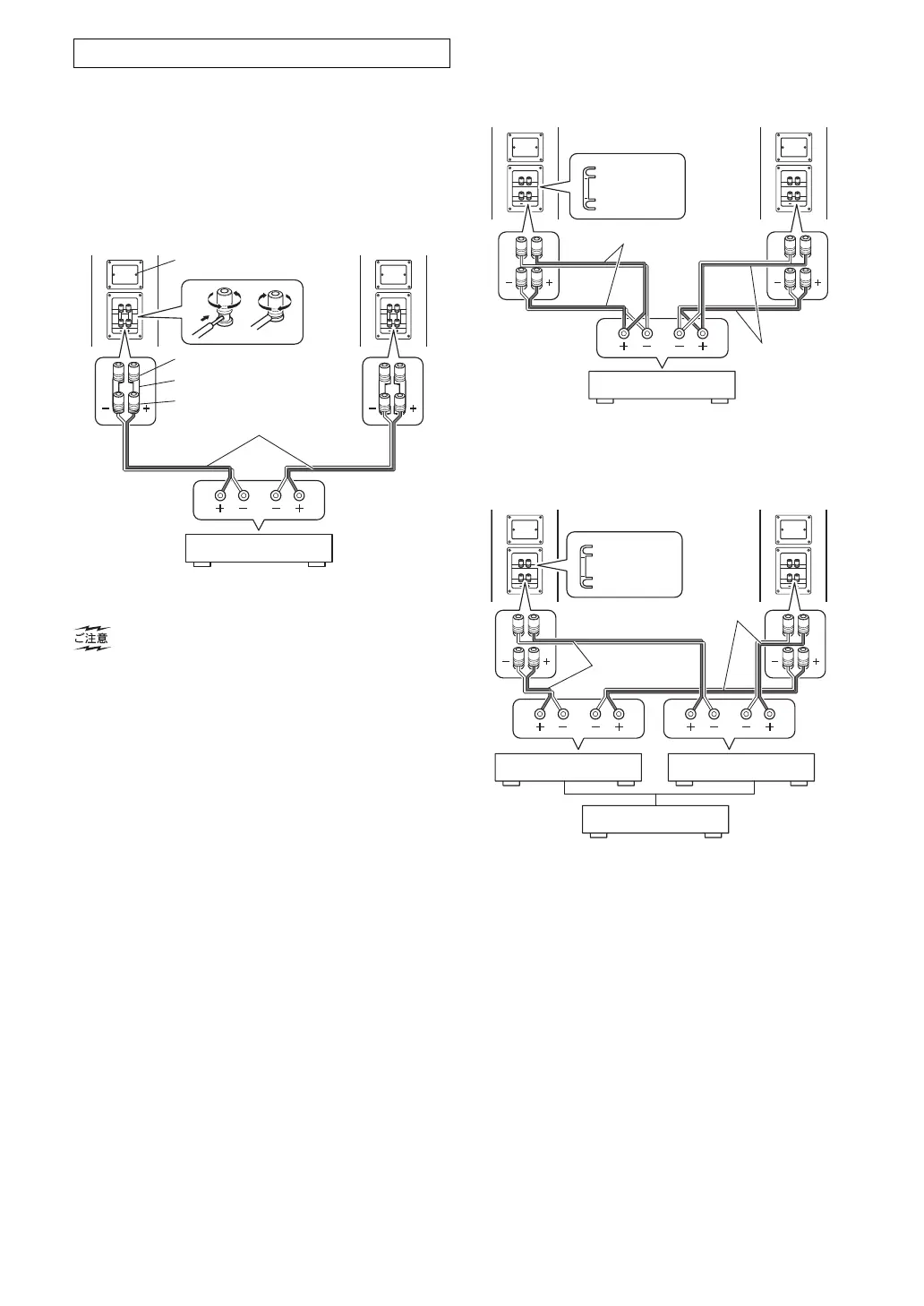

■ 一般的な接続方法
*1 一般的な接続方法でご使用になる場合は、カバーを開
けないでください。
接続の際に HIGH-FREQUENCY 側のショートバーがゆ
るむことがありますので、しっかり締め付けてください。
■ バイワイヤリング接続方法
（付属のショートバーは使用しません。）
■ バイアンプ接続方法
（付属のショートバーは使用しません。）
接続のしかた
RL
*1
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
アンプなど
HIGH-FREQUENCY側
ショートバー
LOW-FREQUENCY側
RL
赤色の線側
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
アンプなど
ショートバー
をはずす
RLRL
赤色の線側
赤色の線側
右側に使用する
スピーカー
左側に使用する
スピーカー
ショートバー
をはずす
プリアンプ
ローレンジ用パワーアンプ ハイレンジ用パワーアンプ
