It-9
Preparazione del sistema
Montaggio della soundbar a parete
Attenzione:
•
Prestare attenzione a non far cadere la
soundbar (2,4 kg) durante il montaggio a parete.
•
Prima del montaggio, verificare la solidità
della parete (non fissare su pareti intonacate o
semplicemente imbiancate poiché la soundbar
potrebbe cadere). In caso di dubbi, richiedere il
parere di un tecnico dell'assistenza.
•
Le viti di montaggio non sono in dotazione.
Utilizzare il tipo di viti adeguate all'operazione.
•
Controllare che le viti a L montate a parete non
siano allentate.
•
Scegliere una posizione adeguata; in caso
contrario, potrebbero verificarsi incidenti o danni
alla soundbar.
•
Onkyo non è responsabile per incidenti
dovuti a un'installazione errata.
■
Viti e tasselli
Onkyo ha concepito la soundbar affinché sia
montata a parete. Utilizzare solo viti adeguate.
(non in dotazione.) Vedere l'immagine seguente
per le dimensioni e il tipo di viti adatte.
3,2 mm
9 mm
Min. 22 mm
5 mm
■

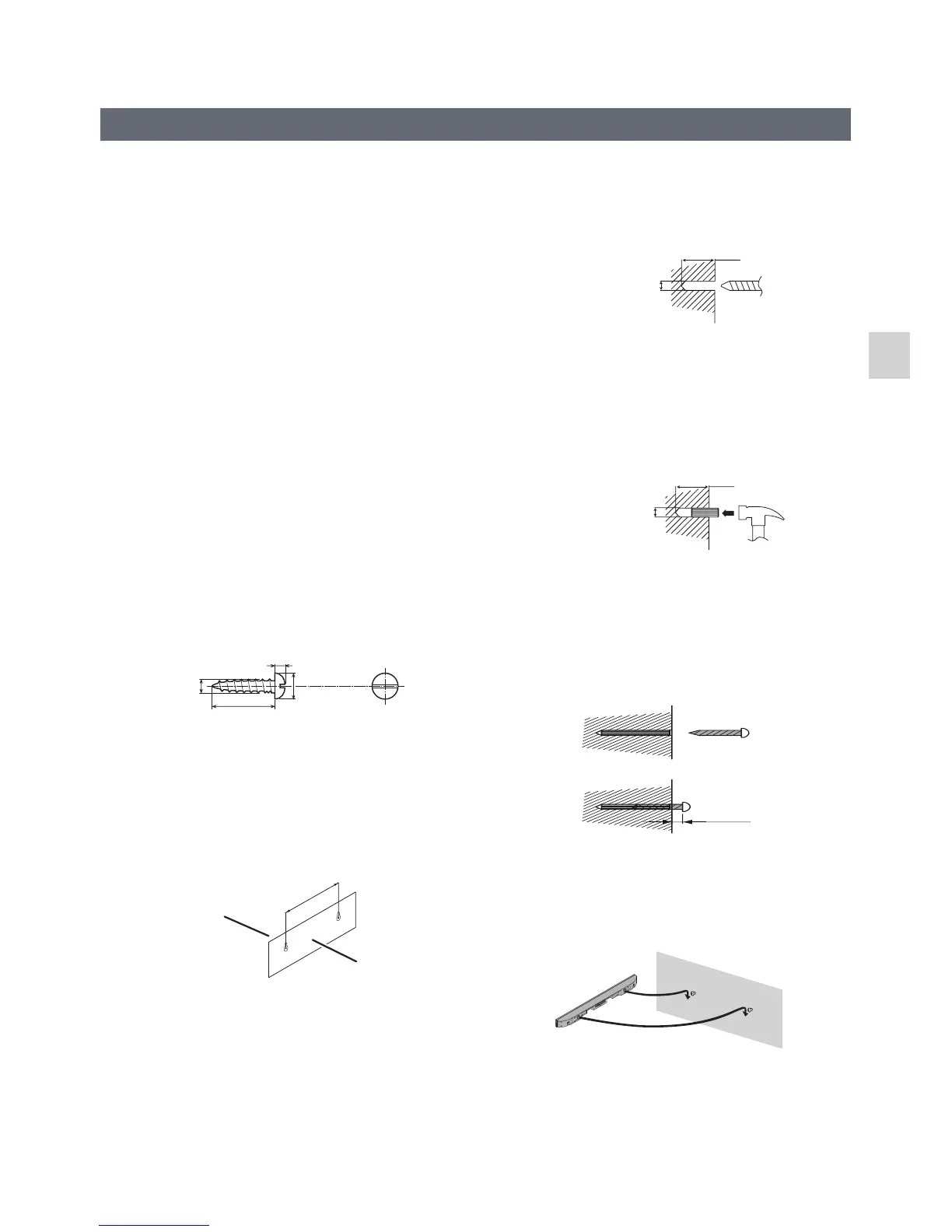

Installazione della soundbar
1
Fissare la mascherina alla parete in
posizione orizzontale, come mostrato
di seguito.
44 mm
Superficie
della parete
Mascherina
(in dotazione)
548 mm
2
Con un trapano, praticare un foro nella
parete in corrispondenza dei segni
presenti sulla mascherina.
Superficie della parete
32 mm
8-9 mm
3
Inserire un tassello nel foro
avvalendosi di un martello, fino a che
non risulti a filo con la parete.
32 mm
8-9 mm
Superficie della parete
4
Fissare le viti nei tasselli come
mostrato di seguito. (ogni vite è
composta da due elementi.)
Utilizzo delle viti
Superficie della parete
Superficie della parete
Cacciavite
4,5 mm - 5 mm
Distanza dalla super-
ficie della parete
5
Appendere la soundbar sulle viti.
Nota
Consultare il paragrafo “Se montata a parete”
della sezione “Come evitare cadute della
soundbar” (P.11).
