USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
21
Box passerelle
Passerella a scomparsa
EDITION OF 02/2012

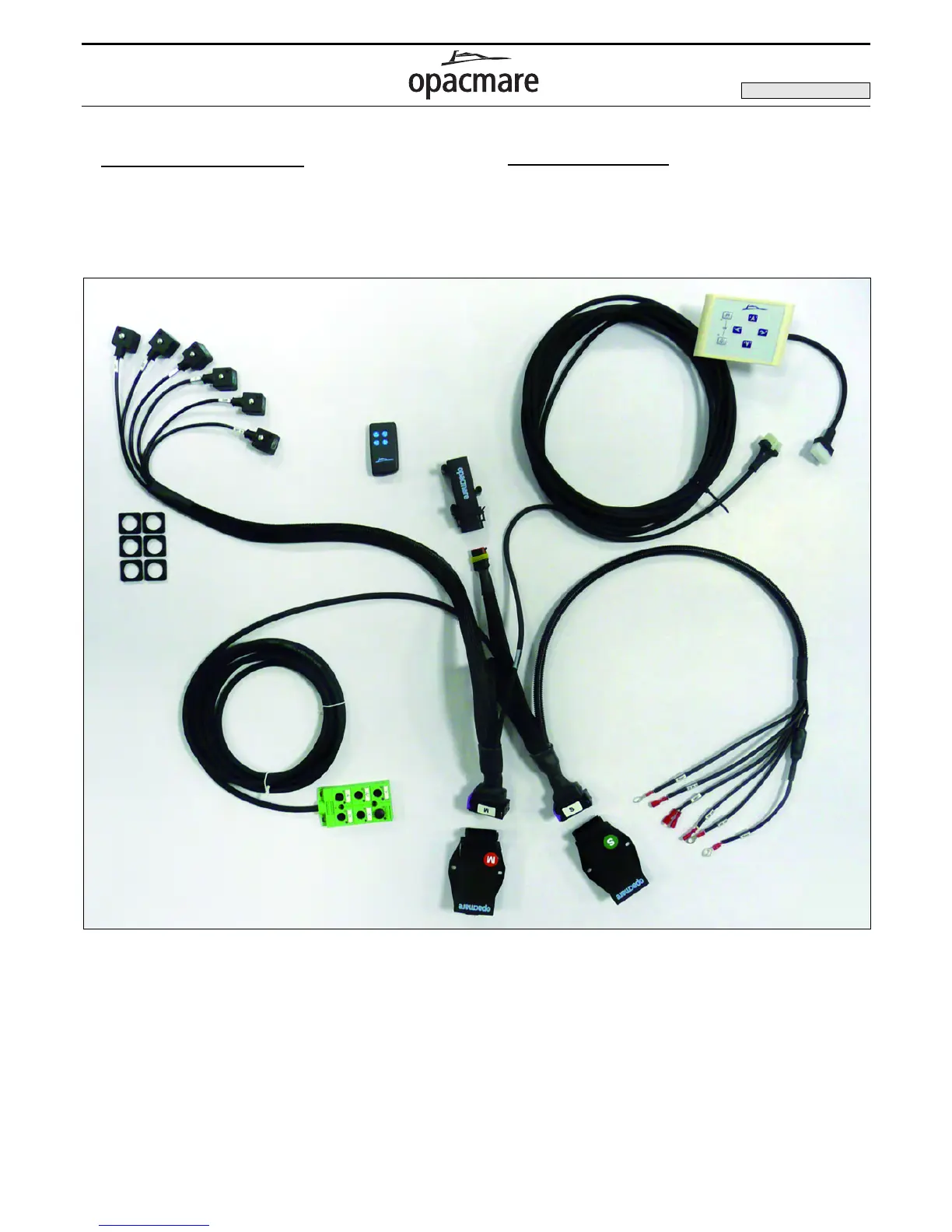

4) “Easy” OPACMARE ELECTRONIC UNIT
ã Description of electronic unit
Electronic unit is composed of a unit containing the software
part (number of units depends on number of controls and soft-
ware), a cable set for connection of all components, a push-but-
ton panel and, if necessary, a box for connection of inductive
sensors.
4) ELETTRONICA OPACMARE “Easy”
ã Descrizione elettronica
L’elettronica è composta da una centralina nella quale è contenu-
to il software (in numero anche di due o tre a seconda del nume-
ro di comandi e software), un cablaggio per il collegamento di
tutti i componenti, la pulsantiera e se necessario il box per il col-
legamento dei sensori induttivi.
1
2
3
4
5
6
7
8
1. cable set
electro valves and hydraulic unit connection
2. remote control
3. receiver
4. push-button panel
5. cable set - box for sensors connection
6. master electronic-unit
7. slave electronic-unit
8. cable set – engine connection
1. cablaggio
collegamento elettrovalvole centralina idraulica
2. telecomando
3. ricevitore
4. pulsantiera
5. cablaggio - box collegamento sensori
6. master elettronica
7. slave elettronica
8. cablaggio - collegamento motore
