Opacmare 1041 - Replacing the Teak Planking; Sostituzione Carabottini

USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
35
Box passerelle
Passerella a scomparsa
EDITION OF 02/2012

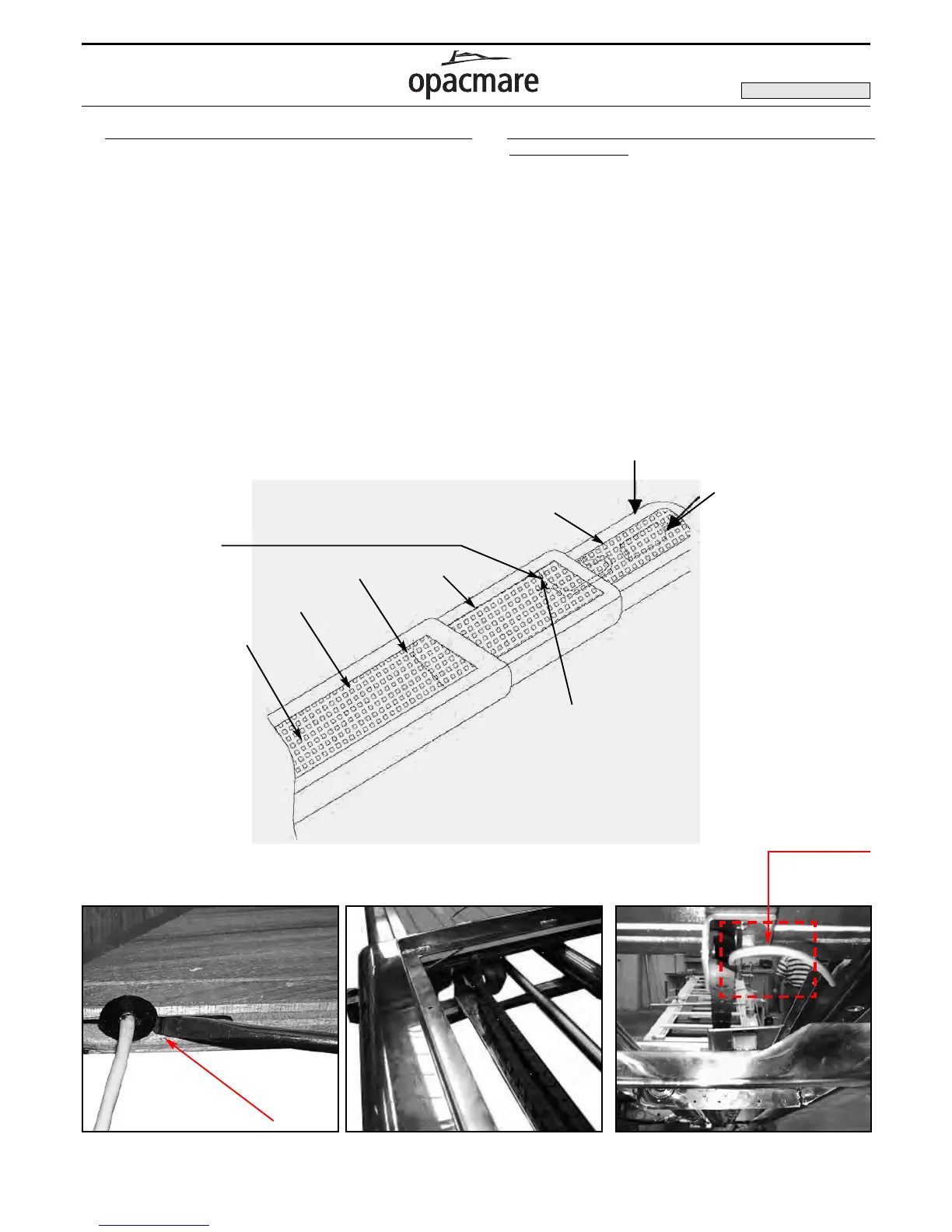

ã Replacing The Teak Planking (es.gangway with 3 elements)
a) Extend completely the gangway
b) Dismount the plate of the fibre optics cables chain in the
inferior part of the last section (the third element) (only where
are present the optics fibres)
c) Unscrew the screws of the teak n. 1.
If it is necessary, disconnect the extending cylinder “
A” and
with the help of one wooden thickness, let take out the other
10 cm. of the extending part “B” to facilitate the dismounting
of the teak planking
N1.
Before taking out the teak planking, disconnect the optic fibre
“C” (if it is present) using a screwdriver (as shown in the
photo, do not pull the electrical wire)
d) Dismount the teak plankings
N2 first and N3 after, paying
attention in disconnecting the leds “D” and “E” (if are present
in the supplying).
ã Sostituzione carabottini (es.passerella a tre elementi
con fibre ottiche)
a) Estendere completamente la passerella
b) Smontare la staffa della catena porta-cavi fibre ottiche nella
parte inferiore dell’ultimo estraibile (solo ove le fibre ottiche
sono presenti)
c) Togliere le viti che fissano il carabottino n. 1
Se necessario, staccare il cilindro di sfilo “
A” e, con l’aiuto di
uno spessore in legno, far uscire di altri 10 cm circa l’estraibile
“
B” per facilitare lo smontaggio del carabottino N1.
Prima di estrarre il carabottino, staccare la fibra ottica “C” con
l’aiuto di un piccolo cacciavite, come mostrato nel disegno
(non tirarlo assolutamente dal filo elettrico)
d) Smontare in successione i carabottini
N2 e N3 facendo
attenzione a staccare i led “D” e “E” (se presenti nella
fornitura)
C
E
N3
D
B
A
N2
N1
Plate of the fibre optics cables chain
Piastra catena fibre ottiche
C
Kit optic fibres
Kit fibre ottiche
