USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
33
Box passerelle
Passerella a scomparsa
EDITION OF 02/2012
ã Sensors adijustament
Opacmare gangways are equipped with electromagnetic sensors
called “proximity”.
They be have as a micro-switches but they do not require mecha-
nical parts in motion: the advantage is a long lasting reliability.
Proximities have cylindrical shape and threaded body provided
with fixing nuts, electronic control circuits are sealed inside the
cylinder itself.
Exit and feeding cables come from the bottom, on the top there is
the sensible area.
Proximity gives a tension signal to the electronics when the sensi-
ble area is close to a metallic object; this signal disappears when
the metallic body is being moved away beyond a definite distan-
ce.
One led fixed on the sensor body shows the tension signal.
Opacmare box gangways are equipped with 5 sensors as follows:
ã Taratura sensori
Le passerelle a scomparsa Opacmare sono dotate di sensori
elettromagnetici chiamati ‘proximity’.
Essi si comportano come dei micro-interruttori ma non richieden-
do parti meccaniche in movimento garantiscono una maggiore
durata e affidabilità.
I proximity hanno forma cilindrica e corpo esterno filettato dotato
di dadi di fissaggio, il circuito elettrico è sigillato all’interno del
corpo stesso. La parte sensibile del sensore corrisponde alla zona
anteriore.
Il proximity fornisce un segnale elettrico quando alla parte sensibi-
le viene avvicinato un corpo metallico; il segnale scompare quan-
do tale corpo si allontana oltre una distanza definita dalla sensibi-
lità del sensore. Il lato opposto del sensore è fornito di un led che
indica quando il sensore è eccitato.
Le passerelle a scomparsa Opacmare sono dotate di 5 sensori
come da schema sottostante:..

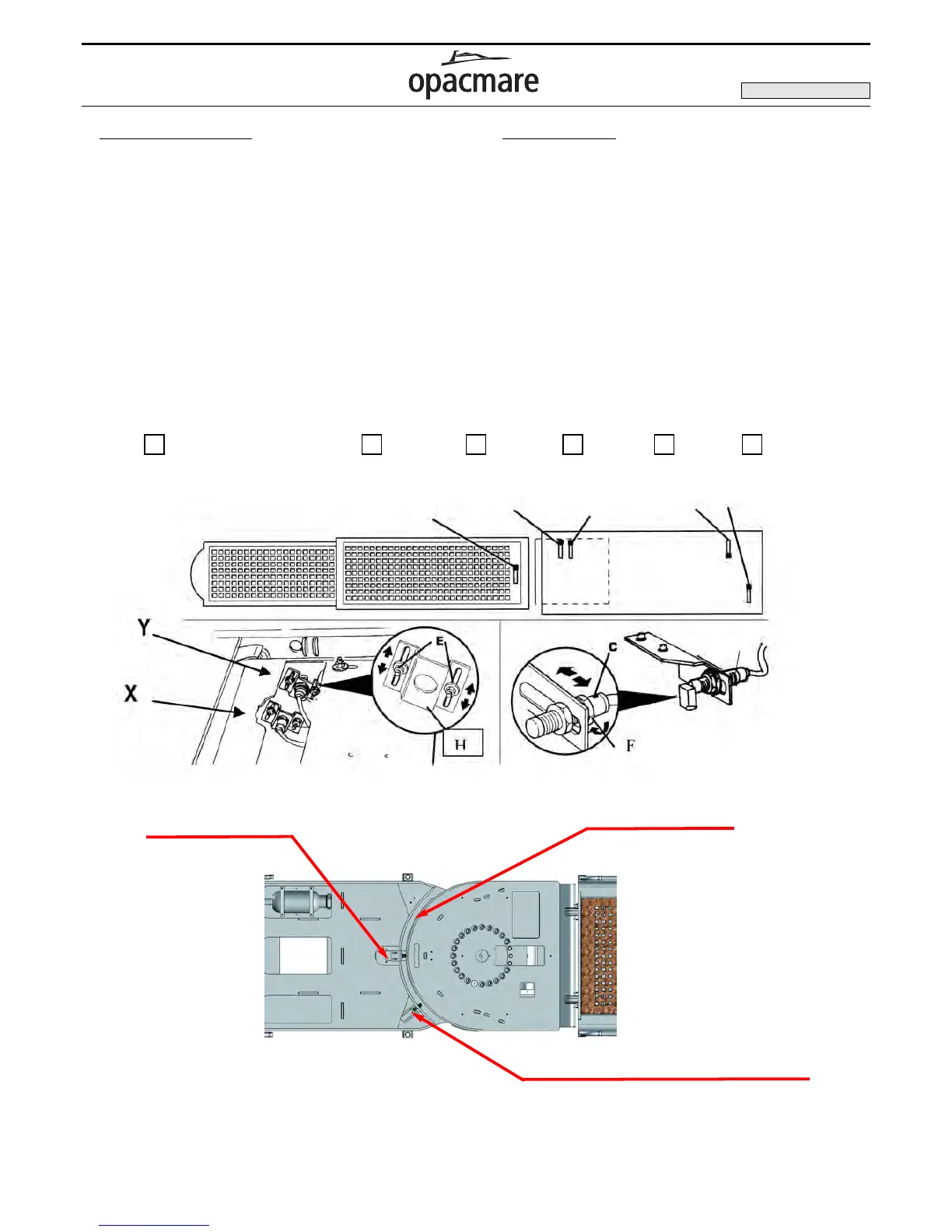

Extension collapsible slewing gangway sensor position and sensor setting
Posizione sensori e taratura passerella a scomparsa
Addictional proximity sensor than
control the state of door of the housing
Eventuale proximity di riserva per
consenso di apertura portello cassa
Sliding section in
Elemento estraibile
dentro
Sensor for right rotation
Sensore rotazione destra
Sensor for left rotation
Sensore rotazione sinistra
R W
Gangway
alignment
Allineamento
Y
Gangway
misalignment
Dis-Allineamento
X
Carriage out
Carrello fuori
B
Carriage in
Carrello dentro
A
no° 2 sensors for vertical/horizontal alignment
n° 2 Sensori per allineamento verticale/orizzontale
