Optimus US-902DC - Ajuste de Nivel de Señal; Visualizador LCD

US-902DC Versión 1.0 Página 5 de 11
US-902DC
Receptor Inalámbrico

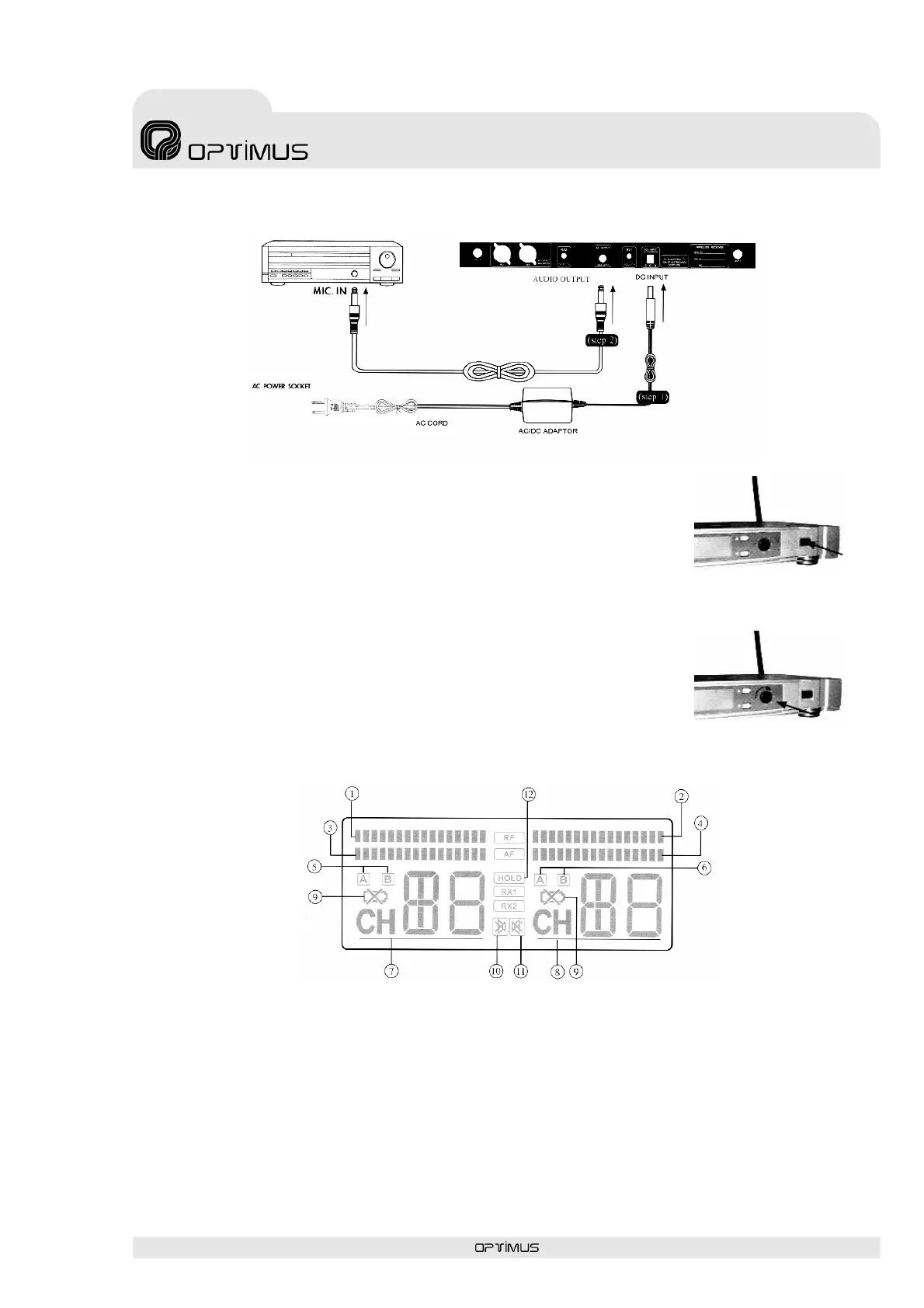

4.1.3 Puesta en marcha
Poner en marcha el equipo pulsando el botón de alimentación situado
en el panel frontal (Figura 2).
4.1.4 Ajuste de nivel de señal
Ajustar el control de nivel de la salida AF para seleccionar el nivel de
señal de audio apropiado (Figura 3).
4.1.5 Visualizador LCD
(1) Nivel de señal RF entrante del RX1
(2) Nivel de señal RF entrante del RX2
(3) Nivel de señal AF entrante del RX1
(4) Nivel de señal AF entrante del RX2
(5) Diversity del RX1 (antena A o B activa)
(6) Diversity del RX2 (antena A o B activa)
(7) Monitorización del canal RX1
(8) Monitorización del canal RX2
(9) Estado transmisor (batería baja)
(10) Estado Mute del RX1
(11) Estado Mute del RX2
(12) Bloqueo de ajustes
Figura 1
Figura 2
Figura 3
