MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021108 | ORBEA ORBEA | 109
ES

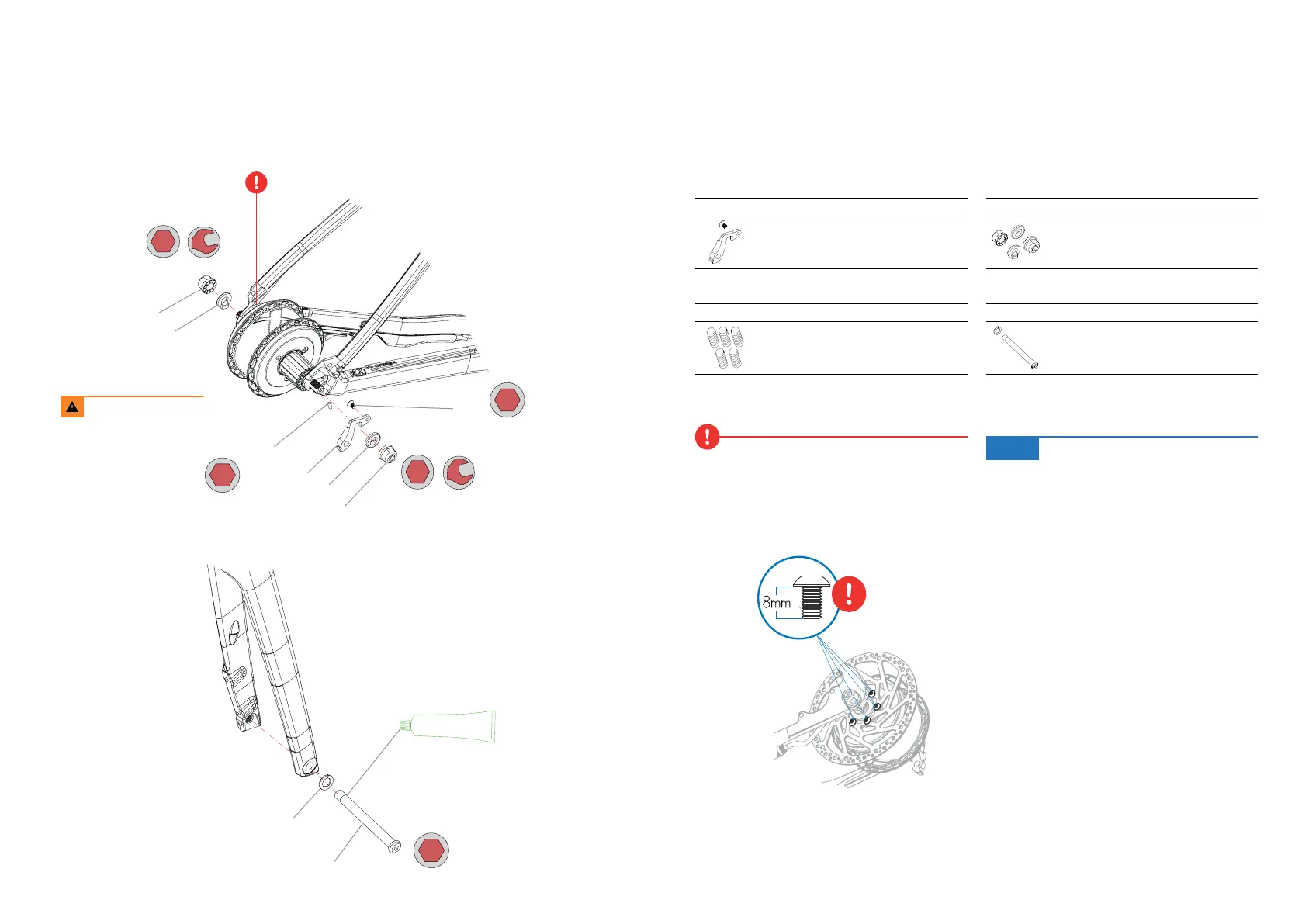

EJES Y PATA DE CAMBIO
EJE TRASERO
EJE DELANTERO
4
25 N.m
17
8
25 N.m
3
3
4 N.m
25 N.m
17
8
25 N.m
2
1 N.m
7.1
7.2
8
6.1
6.2
7.2
7.1
6
25 N.m
GREASE
9.2
9.1
Realiza siempre el par de apriete
recomendado por Orbea.
06 PATA CAMBIO X35 HYDRO
ART Nº: X0970000 CANT.
6.1 PATA CAMBIO X35 HYDRO
1
 6140+..1/Z#8'..#0#&1
1
08 KIT TORN. PRISIONEROS SENSOR PASS
ART Nº: X0990000 CANT.
PRISIONERO M4x10
5
07 KIT TUERCAS MOTOR X35
ART Nº: X0980000 CANT.
7.1 TUERCA M12 MOTOR X35
2
7.2 ARANDELA ANTIGIRO MOTOR X35
2
09 EJE PASANTE ROAD 12x119mm.
ROSCA PASO DOBLE 2P1.0x13mm
ART Nº: X0530000 CANT.
9.1 EJE ROAD 12x119x2P1.0x13mm
1
9.2 ARANDELA EJE 12mm
1
El eje delantero de Gain utiliza un paso de
TQUEC GURGEÉƂEQ FQWDNG NGCF 2 RCTC
cambios de rueda más rápidos. El uso de
ejes con otro paso de rosca dañará el cuadro.
AVISO
Usar siempre tornillos de 8mm (Y0000113) para
NCƂLCEKÏPFGNHTGPQFGFKUEQVTCUGTQCNDWLGOQVQT
El uso de tornillos más largos dañará la electrónica
del motor. El uso de tornillos más cortos afectará
NCƂLCEKÏPFGNFKUEQCNOQVQT[RWGFGUGTECWUCFG
accidentes y lesiones graves.

Orbea GAIN D40 Specifications

General

Fork	Carbon
Motor	Ebikemotion X35
Crankset	Shimano Tiagra 4700 34x50t
Chain	KMC X10
Weight	13.5 kg
Frame Material	Aluminum
Drivetrain	Shimano Tiagra
Tires	Vittoria Zaffiro 700x30c
Stem	OC1 31.8mm
Handlebar	Orbea OC-II
Rear Derailleur	Shimano Tiagra
Shifters	Shimano Tiagra
Wheels	Ready GR
Seatpost	Orbea OC-II
Saddle	Selle Royal
Display	Ebikemotion X35
Charger	Ebikemotion X35
