MANUAL TÉCNICO BLUE PAPER GAIN · HYDRO 2021130 | ORBEA ORBEA | 131
ES

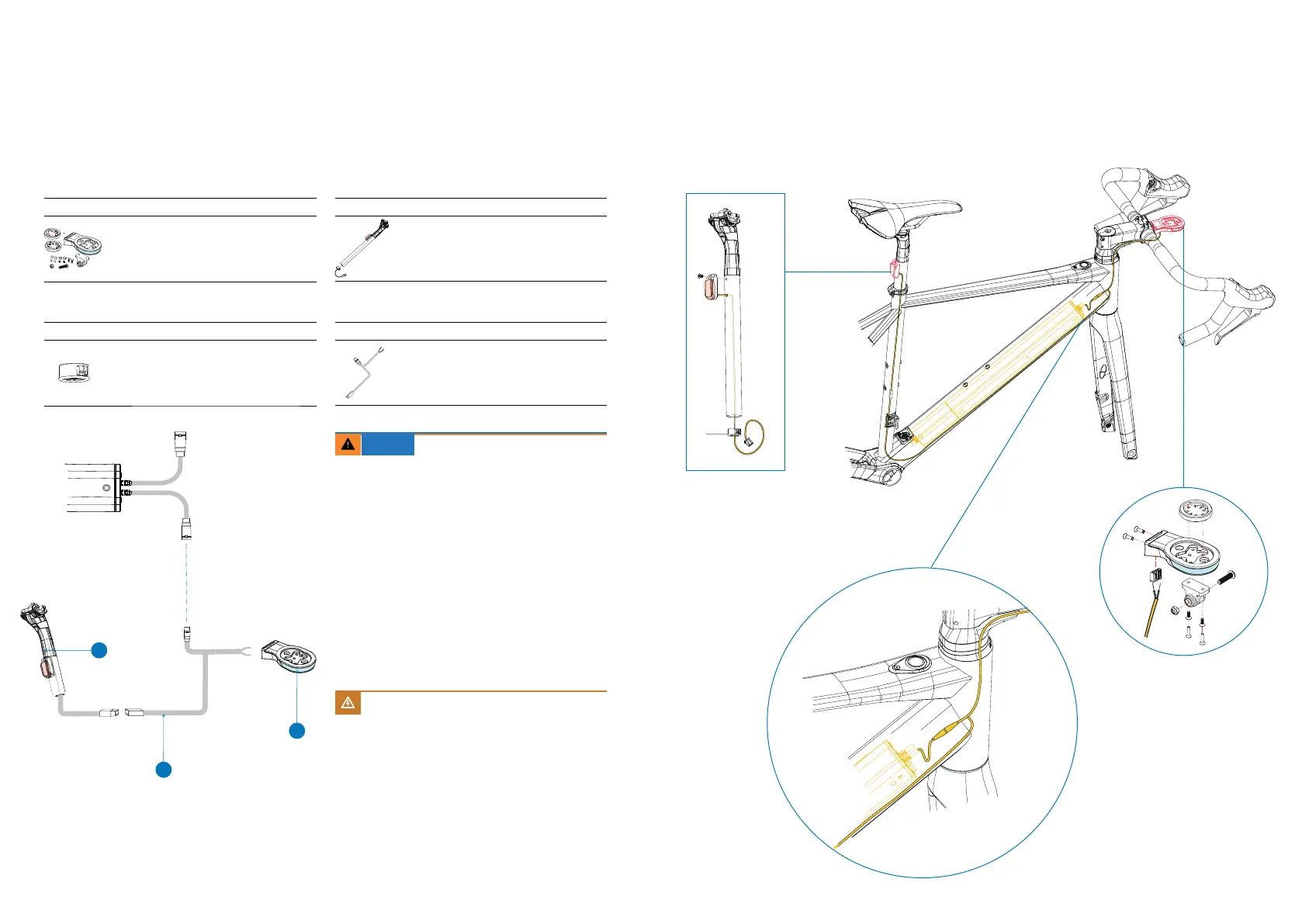

DIAGRAMA DE COMPONENTES CABLEADO DE LUCES
La instalación y sustitución de las luces o
del cable de luces de Mahle puede re-
querir el desmontaje y montaje de va-
rios componentes, como horquilla, pe-
dalier o batería interna, que superan el
conocimiento mecánico/eléctrico de la
mayoría de usuarios. Siempre lleva tu
bicicleta Orbea a un distribuidor auto-
rizado para la instalación o sustitución
de estos componentes.
La incorrecta instalación de los compo-
nentes puede ser causa de accidentes
y lesiones graves, así como de daño en
los componentes no cubierto por las
condiciones de garantía.
Toma siempre las precauciones nece-
sarias al instalar o trabajar con compo-
nentes eléctricos para evitar descargas
y daños en los componentes. Realiza
todas las conexiones de manera correcta
y segura para evitar cortocircuitos o ex-
posisión a los elementos.
Cubre las conexiones crimpadas de cable
pelado (de haberlas) con funda termo-
retractil o cinta eléctrica para evitar
cortocircuitos.
AVISO
43
46
44
MAHLE X35
BATTERY
43 SOPORTE CICLOCOMPUTADOR OC CON LUZ 6V
ART Nº: X1490000 CANT.
SOPORTE CICLOCOMPUTADOR LUZ
1
ADAPTADOR GARMIN/WAHOO
1
512146'%/#4#
1
TORNILLO M3x10 AMARRE POTENCIA
1
45 TAPÓN GOMA 27.2 GUIADO
CABLE LUZ TIJA
ART Nº: X1280000 CANT.
6#2¯0)1/#)7+#&1%#$.'.7<6+,#
1
44 TIJA VIBE 27.2 350mm + LUZ LEZYNE REAR STVZO
ART Nº: X1273500 CANT.
6+,#8+$'OO.7<.'<;0'
4'#4568<1
1
46 CABLE LUCES MAHLE X35. 2 LUCES
CABLE PELADO (F) + CONECTOR JST (R)
ART Nº: X1320000 CANT.
CABLE LUCES MAHLE X35. 2 LUCES
CABLE PELADO (F) + CONECTOR JST (R)
1
45
