11
REV. 00 - Cod.: 1500154
Manuale d’uso e manutenzione / Ed. 10 - 2005
CONFEZIONATRICI
SOTTOVUOTO A CAMPANA
I
I

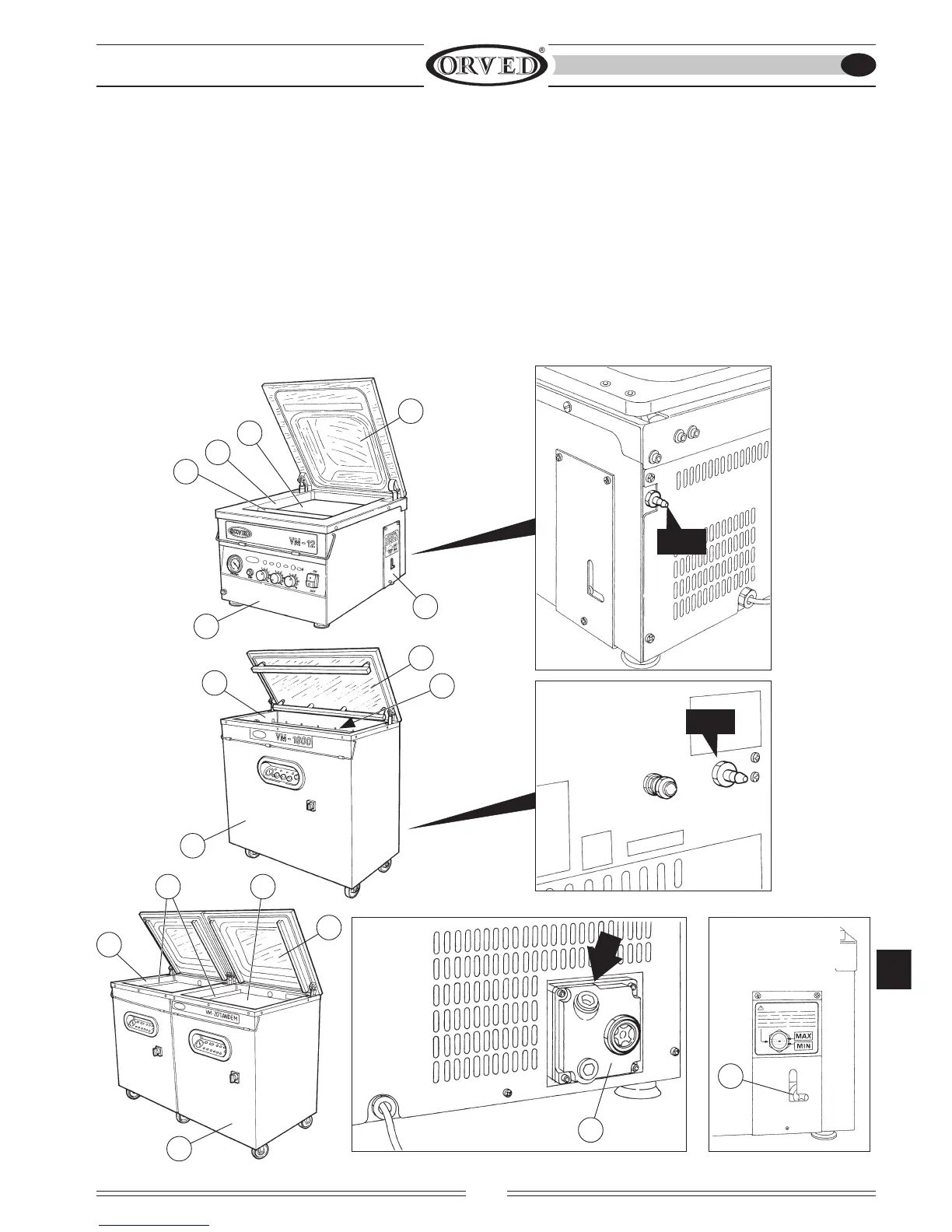

Le macchine sono costituite essenzialmente dalle seguenti parti:
• una vasca in acciaio inox (camera a vuoto o “campana”) (C) all’interno della quale viene realizzato il vuoto ed eseguita la sigillatura delle buste a
mezzo delle barre saldanti (D); essa è dotata di un coperchio in plexiglas trasparente (A) apribile attraverso il quale si possono vedere le fasi di
lavoro. La profondità interna della vasca può essere variata mediante ripiani di plastica (B) in dotazione all’apparecchio;
• una carcassa in acciaio inox (E) sulla quale sono collocati in posizione anteriore il pannello comandi e l’interruttore generale; posteriormente, la
carcassa è chiusa da un pannello in acciaio inox.
Nei modelli VM12, VM16 e MULTIPLE 315-P8 è presente un pannello laterale (F) per il rabbocco d’olio pompa, su altri modelli il rabbocco è situato
nella parte posteriore della confezionatrice (Fig. 2).
L’attacco per il collegamento alle bombole gas (opzione) è posizionato sul retro (Fig. 1);
• una pompa per vuoto (G) ad alte prestazioni lubrificata a ricircolo munita di vetrino spia per il controllo del livello dell’olio;
• un impianto di aspirazione dell’aria formato da raccordi, tubi ed elettrovalvole che collega la camera a vuoto con la pompa e gli organi di regolazione
e/o controllo del sistema;
• un impianto elettrico comprendente scheda elettronica di potenza con portafusibili, contattori/termiche (nelle versioni trifasi), scheda comandi e
connessioni. Tutte le funzioni sono gestite da microprocessore.
Fig. 2
Fig. 1
GAS
GAS
VM18
VM19
VM20
VM30
VM53
VM1800
•
E
•
E
•
E
•
•
C
•
A
F
•
A
B
C
•
•
•
•
C
•
A
•
B
•
•
VM12
VM16
MULTIPLE 315-P8
VM12
VM16
MULTIPLE
315-P8
VM18
VM19
VM20
VM30
VM53
VM1800
•
G
•
G
VM12
VM16
MULTIPLE 315-P8
INSTALLAZIONE
D
D
D
