Orved VM30 - Le Pilotage Électronique

83
RÉV. 00 - Code: 1500154
Manuel d’utilisation et d’entretien / Ed. 10 - 2005
CONDITIONNEUSES
SOUS VIDE A CLOCHE
F
F
INSTALLATION
•
•
•
•
•
•
•
51 64 3 8 7
2
•
MULTIPLE 315 P4/P8 - VM12 - VM16 AVEC COMMANDES NUMÉRIQUES
1 VACUOMÈTRE (0÷1 bar) : MESURE LA DÉPRESSION ATMOSPHÉRIQUE DANS LA CHAMBRE À VIDE.
2 ON/OFF - INTERRUPTEUR PRINCIPAL AVEC LED ROUGE DE SIGNALISATION :
ALLUMAGE / EXTINCTION APPAREIL ET INTERRUPTION CYCLE.
3 DOUBLE AFFICHEUR À TROIS CHIFFRES
- TROIS CHIFFRES SUPÉRIEURS : INDIQUENT LE PROGRAMME INSÉRÉ OU LA FONCTION ACTIVÉE :
Pr1 = PROGRAMME SELECTIONNÉ
VAC = VIDE
SAL = SOUDURE
GAS = INTRODUCTION GAZ
SOF = DÉCOMPRESSION LENTE
JAR = FONCTION JARS - (VIDE RECIPIENTS ET SACHETS GAUFRÉS EXTÉRIEURS).
- TROIS CHIFFRES INFÉRIEURS : INDIQUENT LA VALEUR RELATIVE À LA FONCTION ACTIVÉE ET LE CODE DES
OPTIONS DISPONIBLES : G = GAZ / S = SOFTAIR ; INDIQUE ÉGALEMENT LE NOMBRE DE CYCLES EFFECTUÉS ET L’ALARME DE VIDANGE
HUILE.
4 CURSEUR :SÉLECTION PROGRAMMES DE “0” A “9” ;
AUGMENTE / DIMINUE LES VALEURS DES DIFFÉRENTES FONCTIONS DANS LA PROGRAMMATION.
5 PROG - TOUCHE PROGRAMMATION : PERMET D’ENTRER DANS LA PROGRAMMATION DES DIFFÉRENTES FONCTIONS.
6 SEL - TOUCHE DE SÉLECTION DES FONCTIONS : SÉLECTIONNE LA FONCTION À PROGRAMMER
7 JARS - TOUCHE POUR ACTIVATION VIDE EN RÉCIPIENTS EXTÉRIEURS ET/OU SACHETS GAUFRÉS :
ACTIVE / DÉSACTIVE LA FONCTION D’ASPIRATION EXTÉRIEURE DE RÉCIPIENTS ET/OU SACHETS GAUFRÉS
8 STOP - BOUTON D’ARRÊT : ARRÊTE LE CYCLE DE TRAVAIL
6
•
•
53 42
1
1 2 3 4 5 6
7
•
•
53 42 71
7
VM18
VM20
VM53
VM53H
VM30
VM1800
VM19
VM12 VM16

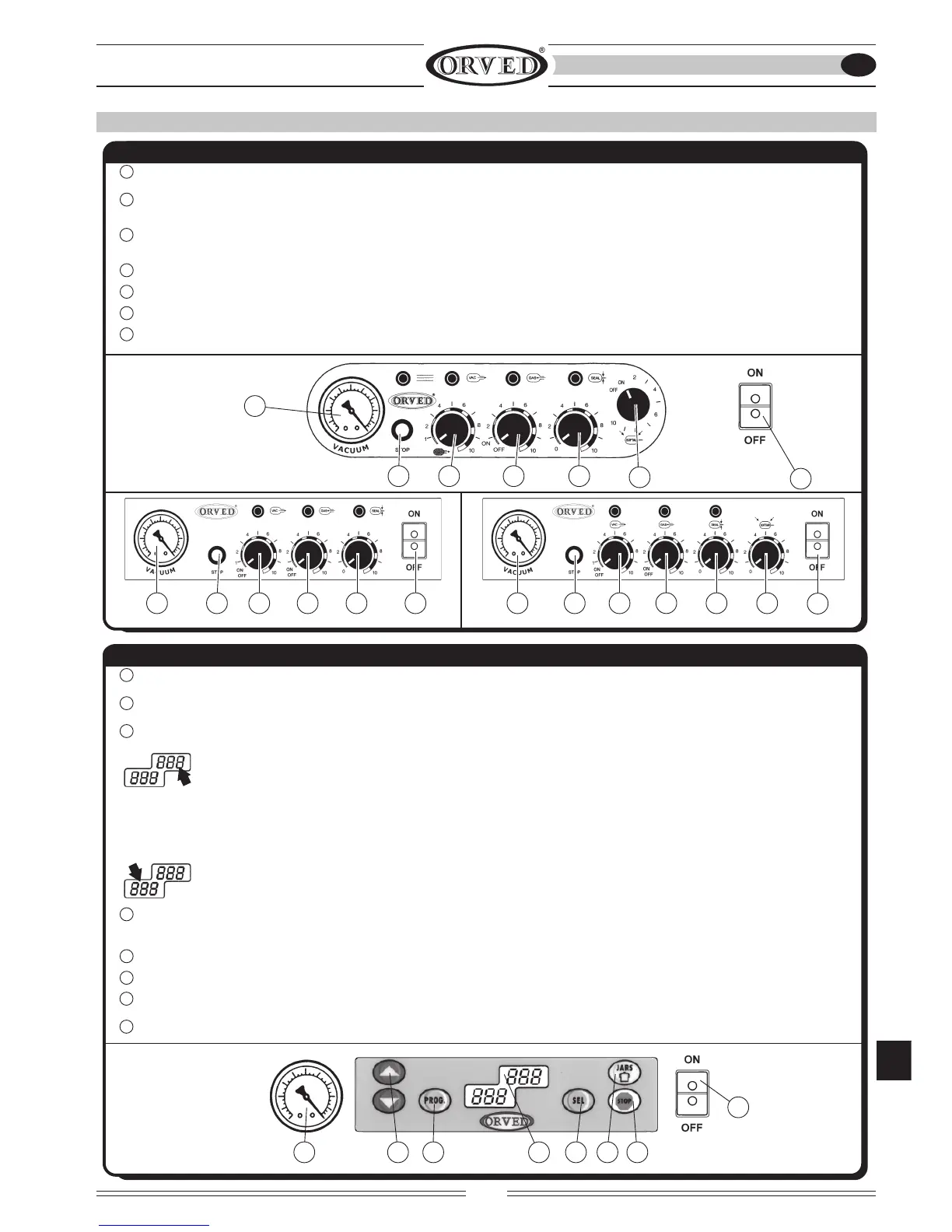

5.4 LE PILOTAGE ÉLECTRONIQUE
VM12/VM16/VM18/VM18H/VM40N/VM53/VM53H/VM19/VM1800/VM20/VM30 AVEC COMMANDES ÉLECTROMÉCANIQUES
1 VACUOMÈTRE (0÷1 bar) : MESURE LA DÉPRESSION ATMOSPHÉRIQUE DANS LA CHAMBRE À VIDE.
2 STOP - BOUTON D’ARRÊT : ARRÊTE LA PHASE DE TRAVAIL ET PASSE À LA PHASE SUIVANTE PROGRAMMÉE ;
POUR VERSIONS 380V : SI APPUYÉ 3 SEC. INSÈRE LA FONCTION POMPE (FONCTIONNEMENT CONTINU)
3VAC- POTENTIOMÈTRE RÉGLAGE VIDE : RÈGLE LE TEMPS DE TRAVAIL DE LA POMPE POUR PERMETTRE D’ATTEINDRE LE VIDE
DÉSIRÉ.
4 GAZ - POTENTIOMÈTRE RÉGLAGE GAZ (OPTION) : RÈGLE LA QUANTITÉ DE GAZ INTRODUITE.
5 SEAL - POTENTIOMÈTRE RÉGLAGE SOUDURE : RÈGLE LE TEMPS DE SOUDURE DES SACHETS.
6 SOFTAIR - POTENTIOMÈTRE SOFTAIR (OPTION) : RÈGLE LE TEMPS DE DÉCOMPRESSION DANS LA CHAMBRE.
7 ON/OFF - INTERRUPTEUR PRINCIPAL : ALLUMAGE / EXTINCTION APPAREIL ET INTERRUPTION CYCLE.
