23
INSTRUCTIONS D’ASSEMBLAGE

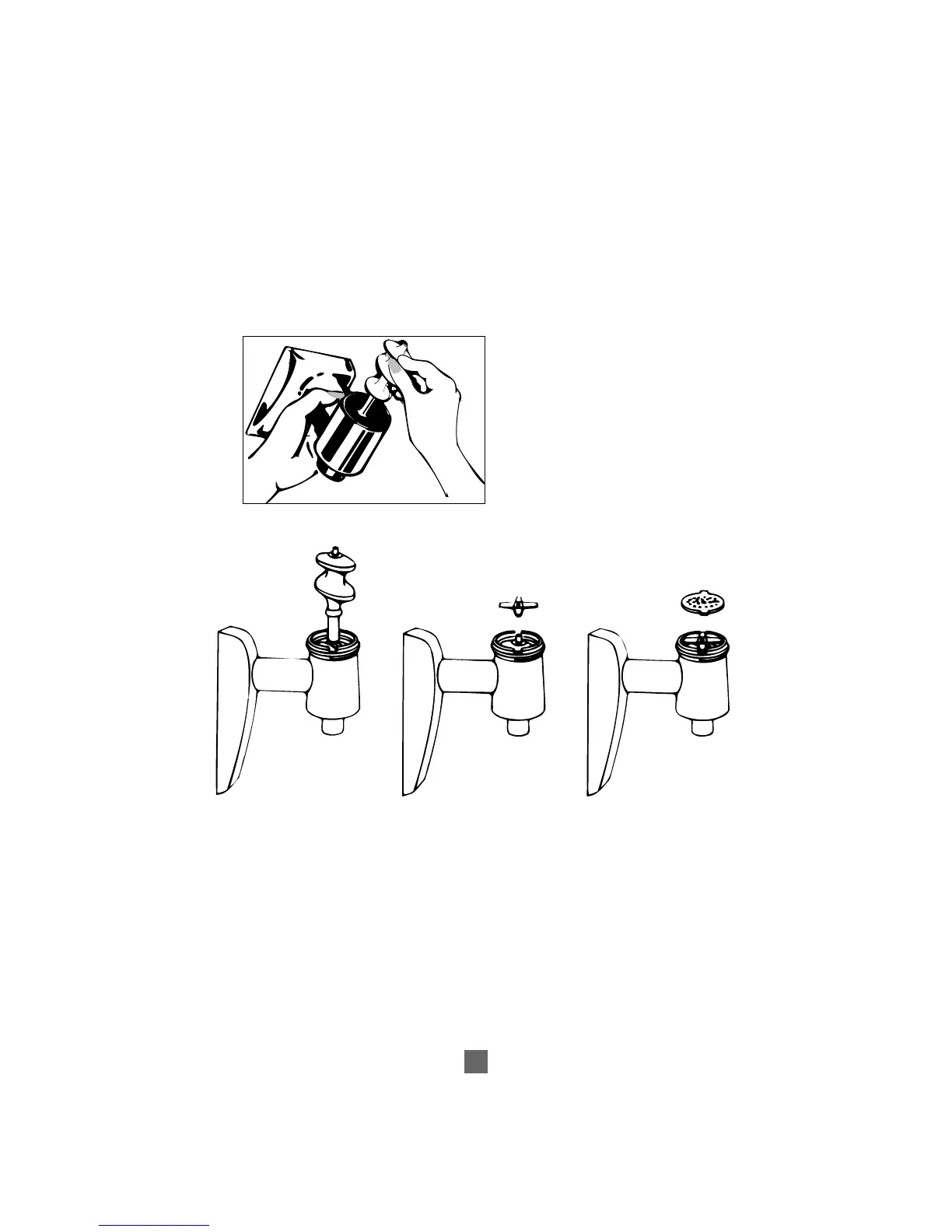

COMMENT ASSEMBLER LA TÊTE DU HACHOIR
Avant l’assemblage, lubriquer l’axe de la vis d’avance avec de l’huile végétale
(légèrement, afin d’éviter qu’un excès d’huile ne pénètre dans l’intérieur du broyeur).
R
EMARQUE:
Toujours maintenir le hachoir comme
indiqué, afin que les éléments se mettent
correctement en place pour pouvoir
fonctionner sans problème.
1. Placer la vis d’avance dans le corps du hachoir.
2. Placer la lame tranchante à quatre doigts à l’extrémité de la vis d’avance. La lame
tranchante dispose d’un trou central avec un coté rond et un coté carré. Positionner
la lame tranchante de façon à ce que le trou carré soit en face de la vis d’avance.
3. Glisser ensuite le disque pour hacher – pour hachage épais ou fin selon le besoin.
Tourner le disque jusqu’à ce que les “oreilles” carrées sur le côté se positionnent dans
les deux coches sur le rebord du disque de broyage.
R EMARQUE : Le disque dépassera
légèrement sur le coté du corps du hachoir, jusqu’à ce que l’anneau de retenue soit
fermement vissé.
Lame
Tranchante
Disque pour
Hacher
Corps du
Hachoir
Vis
d’Avance
