«HydrocontrolMTR»(lead-free) Description technique
31
4. Description
technique
4.1 Conception et fonctions
Le robinet d'équilibrage Oventrop
«HydrocontrolMTR» deversionLF
(lead-free≤0,25%Pb) estconçu
pour la fermeture et l'équilibrage
hydraulique dans les tuyauteries
des systèmes de chauffage et de
climatisation.
Ilest composé d'uncorpsà siège
oblique, d'une tête avec poignée,
d'uneéchellederéglageetdedeux
raccordsdemesure.Lerobinetest
disponibleavecdesraccordsletés
NPToudesraccordsàsouder.

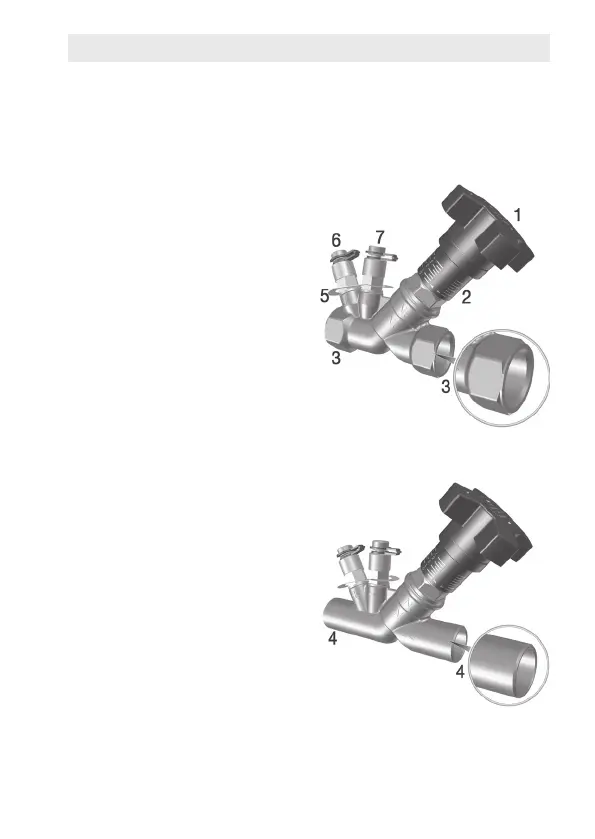

Légende
1 Poignée
2
Échellederéglagededébit
3
RaccordsletésNPT
4
Raccords à souder
5
Plaquesignalétiquecoefcient
Cvdel'oricedemesure
6
Raccord de mesure (+)
7
Raccord de mesure (-)
Indications inscrites sur le corps
(deuxmodèles):
OV:Oventrop
DN:Diamètrenominal
PN:Pressionnominale
LF:«lead-free»
Fig. 1: MTR avec raccords NPT
Fig. 2: MTR avec raccords à souder
