Instalación y puesta en marcha "Hydrocontrol MTR" (lead-free)
68

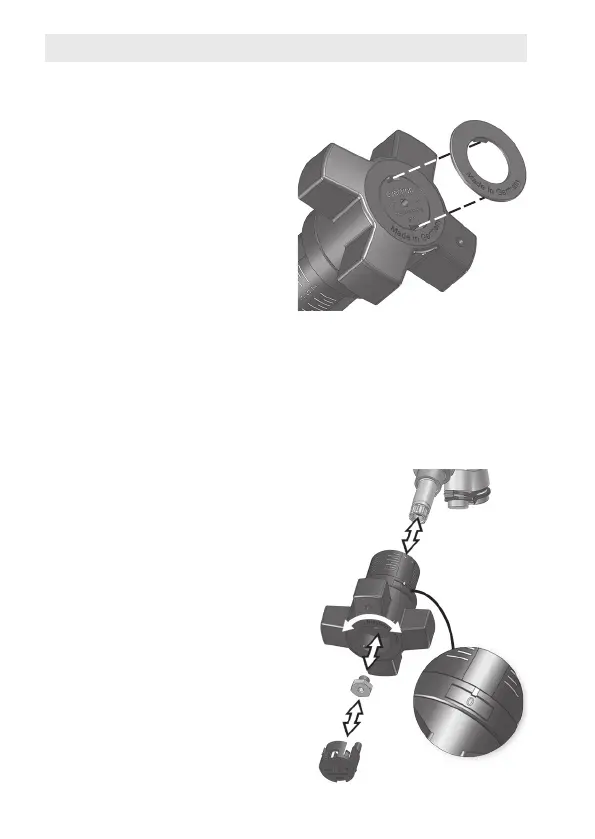

Figura 12: Marcaje de
la válvula con anillo de color
Figura 13: Tirar y retirar
el volante y cambiar su posición
1
2
3
4
5
Marcaje de
alimentación / retorno
Marquelaválvulaconun anillo de
colorparamostrarsiseinstalóen
dirección de alimentación (rojo)
o de retorno (azul). El anillo de co-
lorseinsertaconambaspestañas
sobreelvolante(Figura12).
Laescalaperiféricanoes
legiblefácilmente:modicar
el volante
Según la posición de instalación
delaválvula,posiblementenose
puedaleerlaescalaperiféricapara
elajustedeprecisión.Enesecaso
puedecambiarelvolanteparaque
el indicador quedevisible.
1. Ajusteambasescalasa"0"
(válvulacerrada).
2. Retire la tapa protectora (5).
3. Aojeeltornillo(4) con la
llavedetubo(Tamaño
12).
4. Tirar ligeramente del volante (2)
del vástago de la válvula (1).
5. Gire el volante (2) de tal manera
quelaventanadelaescala
periférica(3) sea perfectamente
visible.La posición "0" no
debe estar cambiada.
6. Coloqueelvolantesobreel
vástago de la válvula y vuelva
ajar.
7. Inserte la tapa protectora
mediantepresión.
