Multidis SF
Description technique
d’utilisation du produit.
!
Remettre à l'exploitant cette notice et
toutes les notices applicables.
3. Description technique
3.1 Construction
4
5
1
2 3

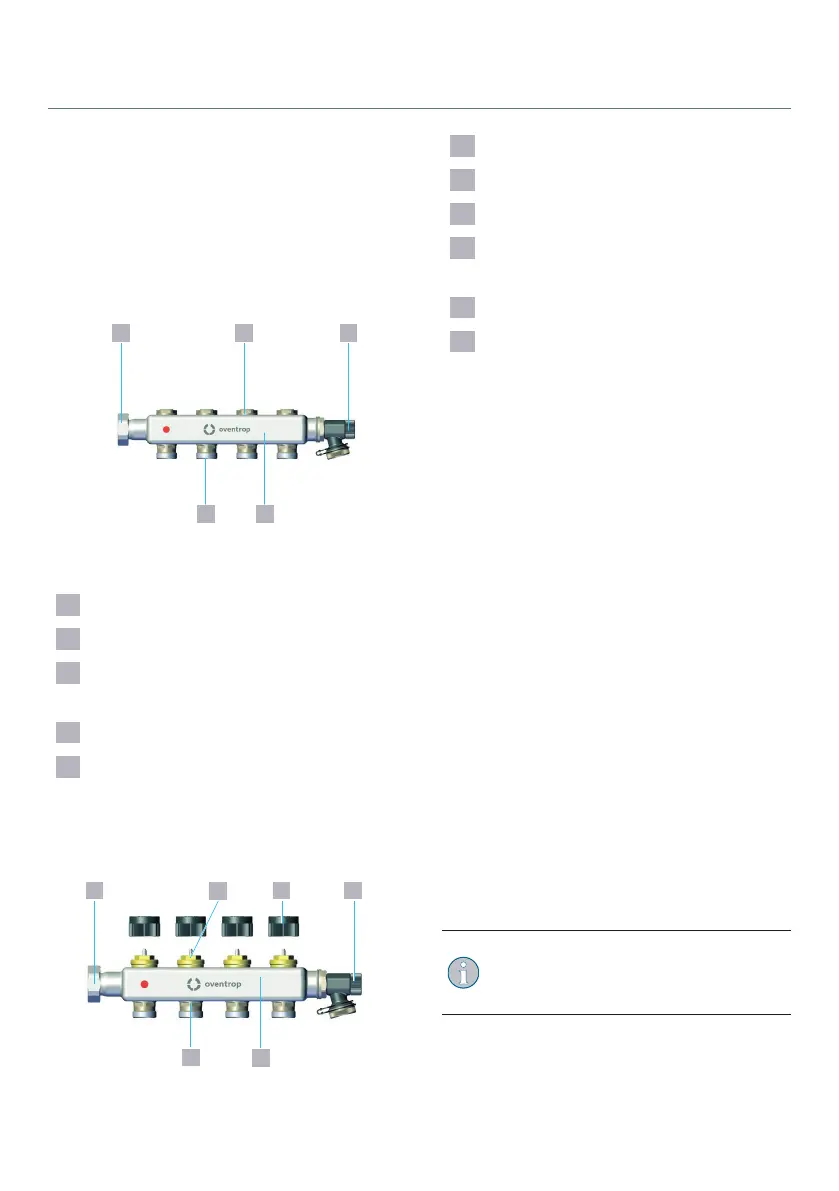

Fig. 1: Construction du distributeur pour
l'aller
1 Écrou d'accouplement
2 Mécanisme de réglage
3 Robinet de vidange et de remplissage
G¾
4 Distributeur pour l'aller
5 Manchon de raccordement avec
filetage mâle G¾ (eurocône selon DIN
EN 16313)
1
2
3 4
5
6
Fig. 2: Construction du collecteur pour le
retour
1 Écrou d'accouplement
2 Mécanisme
3 Capuchon de protection
4 Robinet de vidange et de remplissage
G¾
5 Collecteur pour le retour
6 Manchon de raccordement avec
filetage mâle G¾ (eurocône selon DIN
EN 16313)
3.2 Description du fonctionnement
Le distributeur/collecteur pour circuits de
chauffage Multidis SF sert à la distribution du
fluide vers les différents circuits d’une
installation de surfaces chauffantes/
rafraîchissantes.
Les mécanismes dans le collecteur pour le
retour ont un raccordement fileté de M30 x 1,5.
Pour la régulation de la température par pièce,
les mécanismes peuvent être équipés d'une
tête thermostatique ou d'un moteur.
Des autocollants imprimés sont fournis avec le
distributeur/collecteur pour identifier les
circuits individuels. Vous pouvez les attacher
au distributeur/collecteur pour circuits de
chauffage.
Les circuits de chauffage/rafraîchissement
peuvent être remplis, rincés et purgés via les
robinets de vidange et de remplissage.
Monter un robinet à tournant sphérique
à l'entrée du distributeur pour l'aller et
du collecteur pour le retour pour la
fermeture des conduites aller et retour.
31140655281-V01.07.2021
