Multidis SF
Technische Beschreibung
!
Geben Sie diese Anleitung und alle
mitgeltenden Anleitungen an den
Betreiber weiter.
3. Technische Beschreibung
3.1 Aufbau
4
5
1
2 3

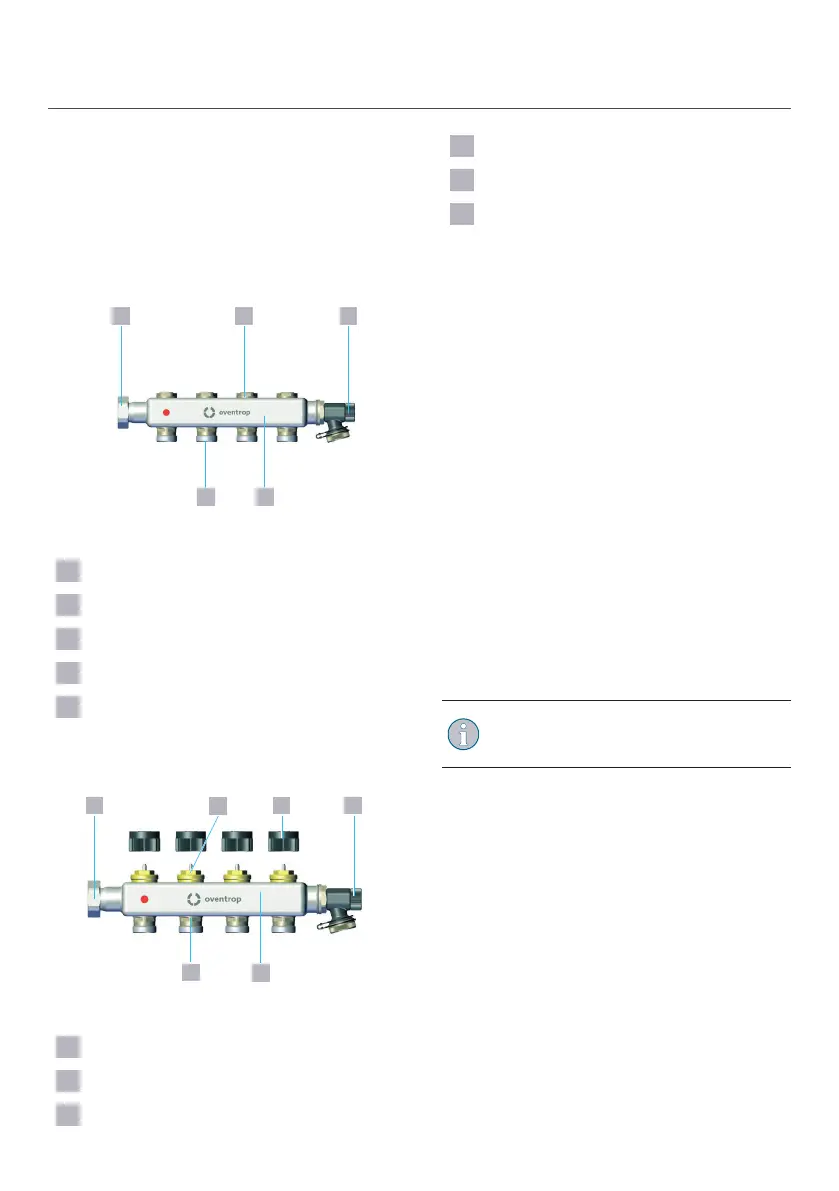

Fig. 1: Aufbau Vorlauf
1 Überwurfmutter
2 Reguliereinsatz
3 Füll- und Entleerhahn G ¾
4 Vorlaufbalken
5 Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
1
2
3 4
5
6
Fig. 2: Aufbau Rücklauf
1 Überwurfmutter
2 Ventileinsatz
3 Bauschutzkappe
4 Füll- und Entleerhahn G ¾
5 Rücklaufbalken
6 Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
3.2 Funktionsbeschreibung
DerMultidis SF Heizkreisverteiler verteilt das
Medium in die jeweiligen Kreise in Heiz- und
Kühlanlagen.
Die Ventileinsätze im Rücklaufbalken haben
ein M30x1,5 Gewinde. Die Ventileinsätze
können zur Einzelraumthemperaturregelung
mit einem Thermostatkopf oder Stellantrieb
ausgestattet werden.
Zur Kennzeichnung der einzelnen Kreise
liegen dem Heizkreisverteiler bedruckte
Aufkleber bei. Diese können Sie auf dem
Heizkreisverteiler anbringen.
Über die Füll- und Entleerhähne können die
Heiz-/Kühlkreise gefüllt, gespült und entlüftet
werden.
Setzen Sie zum Absperren der Vor- und
Rücklaufleitung einen Kugelhahn vor die
Verteilerbalken.
3.3 Bedienelemente und Anzeigen
Mit den Reguliereinsätzen wird der Durchfluss
eingestellt und reguliert.
7140655281-V01.07.2021
