32/80 cod. 004770261 - 11/2008 CLEMY
IT

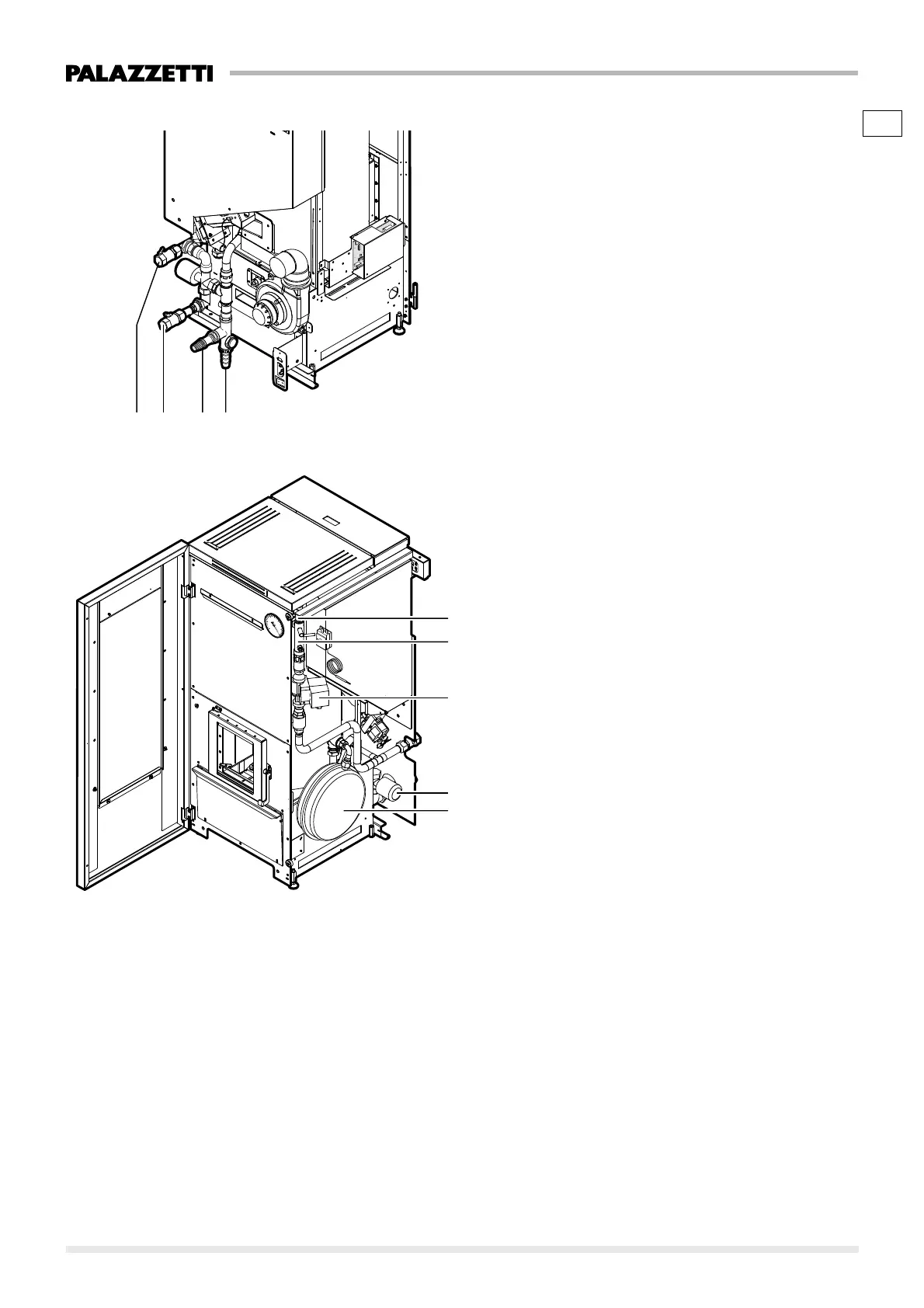

Fig. 6.2
6.3.5 Collegamento idraulico CLEMY
La stufa CLEMY è così allestita:
1) Valvola di s ato
2) Collettore porta-sonde
3) Ritorno
4) Mandata
5) Scarico valvola di sicurezza
6) Valvola di sicurezza
7) Pompa di circolazione
8) Valvola anticondensa
9) Vaso di espansione
Il tutto ssato alla stufa e collaudato.
Si può installare a vaso chiuso secondo la norma eu-
ropea.
Pressione massima d’esercizio 2 Bar.
)
Il collegamento all’impianto e l’impianto devono
essere eseguiti nel rispetto delle leggi e delle norme
esistenti.
Collegamenti idraulici
Si devono eseguire secondo lo schema. Vengono forniti
alcuni schemi di impianto per l’abbinamento con altri
generatori e vari corpi scaldanti.
A) mandata impianto di riscaldamento Ø 1”F
B) ritorno impianto di riscaldamento Ø 1”F
0
2
4
6
8
10
1
2
7
8
9
3
5 6 4
