IMPIANTO A VASO CHIUSO
Closed tank system
Anlage mit geschlossenem gefäss
Installation à vase fermé
Instalación con depósito cerrado
SCHEMA n° 1
Diagram No.1 - Plan Nr.1
Schéma n°1 - Esquema n°1
QUESTO SCHEMA E' PURAMENTE INDICATIVO NON HA QUINDI VALORE DI PROGETTO
THIS DIAGRAM IS ONLY AN EXAMPLE AND AS SUCH HAS NO PROJECT VALUE
DIESER PLAN GILT AUSSCHLIESSLICH ALS RICHTLINIE UND DIENT NICHT ALS PROJEKTPLAN
CE SCHÉMA EST À TITRE INDICATIF. IL N’A AUCUNE VALEUR DE PROJET
ESTE ESQUEMA ES MERAMENTE INDICATIVO Y POR TANTO NO VALE COMO PROYECTO
- L’acqua calda sanitaria deve essere prodotta da un boiler elettrico,
solare, ecc...
- La stufa a pellet fornisce il consenso alla pompa P1 (integrata nella
Clemy).
- Hot water must be produced by an electric or solar-powered boiler,
etc.
- The pellet stove gives consensus to pump P1 (built into Clemy).
- Die Warmwasserbereitung muss über einen mit Strom, Solarenergie,
usw. betriebenen Boiler erfolgen.
- Der Pelletheizofen erteilt die Freigabe für die Pumpe P1 (in Clemy
integriert).
- L'eau chaude sanitaire doit être produite par un chauffe-eau
électrique, solaire, etc...
- Le poêle à pellets fournit la commande à la pompe P1 (intégrée dans
Clemy).
- El agua caliente sanitaria debe producirse por medio de un hervidor
eléctrico, solar, etc...
- La estufa de pellets proporciona el consentimiento a la bomba P1
(integrada en la Clemy).

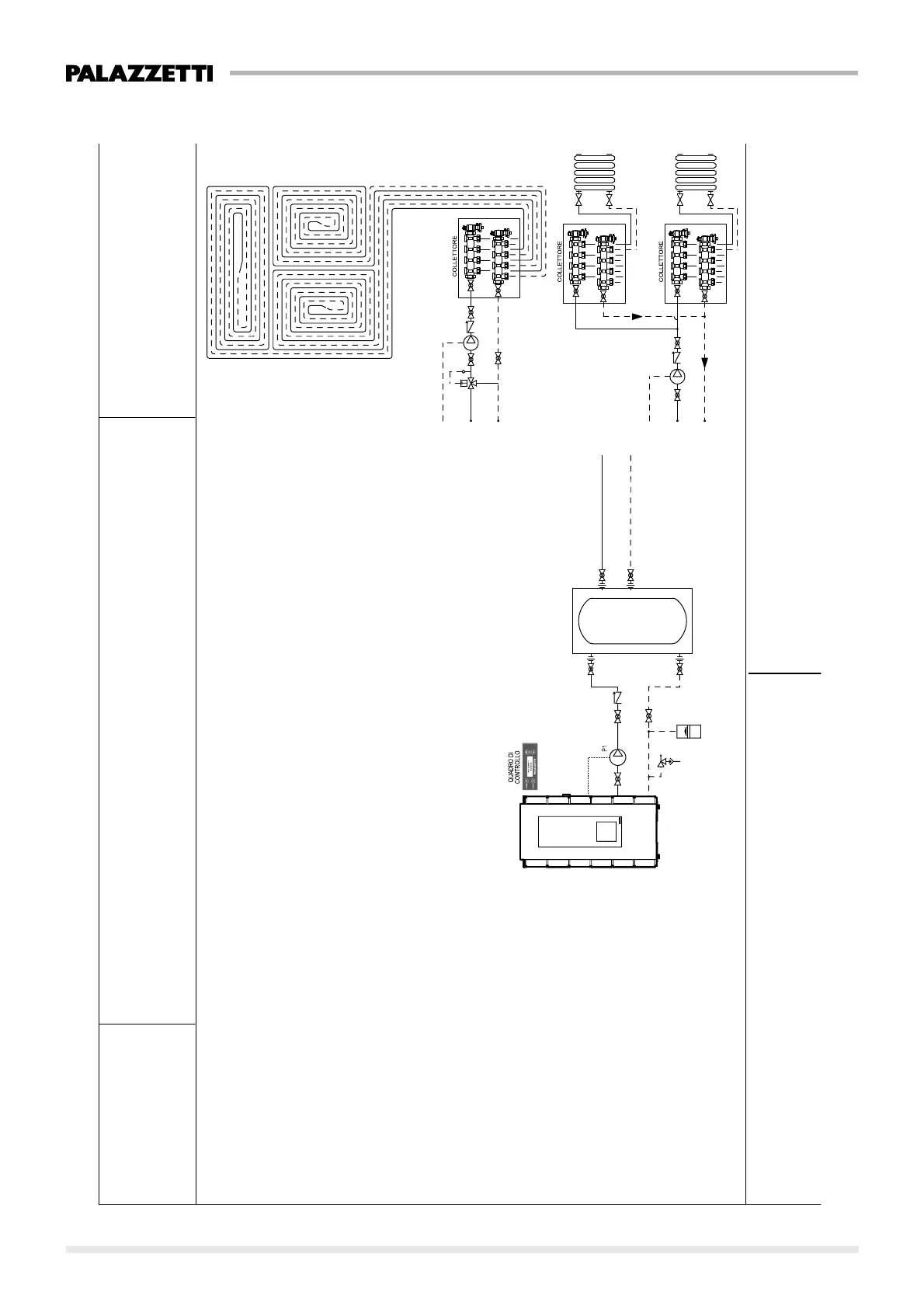

IMPIANTO A “VASO CHIUSO” PER RISCALDAMENTO
Diagram of “closed vessel”system for heating
Anlagenschema mit “geschlossenem gefäss” nur für heizung
Schéma d’installation à “vase fermé” pour chauffage
Instalación con “depósito cerrado” para calefacción
IMPIANTO DI RISCALDAMENTO
ACCUMULO TERMICO
THERMAL STORAGE
THERMOSPEICHER
ACCUMULATION THERMIQUE
ACUMULACIÓN TÉRMICA
P2
P2
CONTROL PANEL
BEDIENBLENDE
TABLEAU DE COMMANDE
CUADRO DE MANDOS
HEATING SYSTEM
HEIZANLAGE
INSTALLATION DE CHAUFFAGE
INSTALACIÓN DE CALEFACCIÓN
COLLETTORE
MANIFOLD
SAMMLER
COLLECTEUR
COLECTOR
