IMPIANTO A VASO CHIUSO
Closed tank system
Anlage mit geschlossenem gefäss
Installation à vase fermé
Instalación con depósito cerrado
SCHEMA n° 2
Diagram No.2 - Plan Nr.2
Schéma n°2 - Esquema n°2
QUESTO SCHEMA E' PURAMENTE INDICATIVO NON HA QUINDI VALORE DI PROGETTO
THIS DIAGRAM IS ONLY AN EXAMPLE AND AS SUCH HAS NO PROJECT VALUE
DIESER PLAN GILT AUSSCHLIESSLICH ALS RICHTLINIE UND DIENT NICHT ALS PROJEKTPLAN
CE SCHÉMA EST À TITRE INDICATIF. IL N’A AUCUNE VALEUR DE PROJET
ESTE ESQUEMA ES MERAMENTE INDICATIVO Y POR TANTO NO VALE COMO PROYECTO
- L‘acqua calda sanitaria è prodotta dalla caldaia a gas.
- La stufa a pellet da il consenso alla pompa P1 (integrata nella
Clemy), la pompa P2 è integrata nella caldaia a gas.
- La pompa P3 è comandata da un termostato.
- The hot water is produced by the gas-powered boiler.
- The pellet stove gives consensus to pump P1(built into Clemy),
while pump P2 is built into the gas boiler.
- Pump P3 is controlled by a thermostat.
- Die Warmwasserbereitung erfolgt durch einen Gasheizkessel.
- Der Pelletheizofen erteilt die Freigabe für die Pumpe P1 (in
Clemy integriert), während die Pumpe P2 im Gasheizkessel
integriert ist.
- Die Pumpe P3 wird durch ein Thermostat gesteuert.
- L‘eau chaude sanitaire est produite par la chaudière à gaz.
- Le poêle à pellets fournit la commande à la pompe P1
(intégrée dans Clemy), la pompe P2 est intégrée dans la
chaudière à gaz.
- La pompe P3 est commandée par un thermostat.
- El agua caliente sanitaria es producida por una caldera de
gas.
- La estufa de pellets proporciona el consentimiento a la
bomba P1 (integrada en la Clemy), la bomba P2 está
integrada en la caldera a gas.
- La bomba P3 está controlada por un termostato.

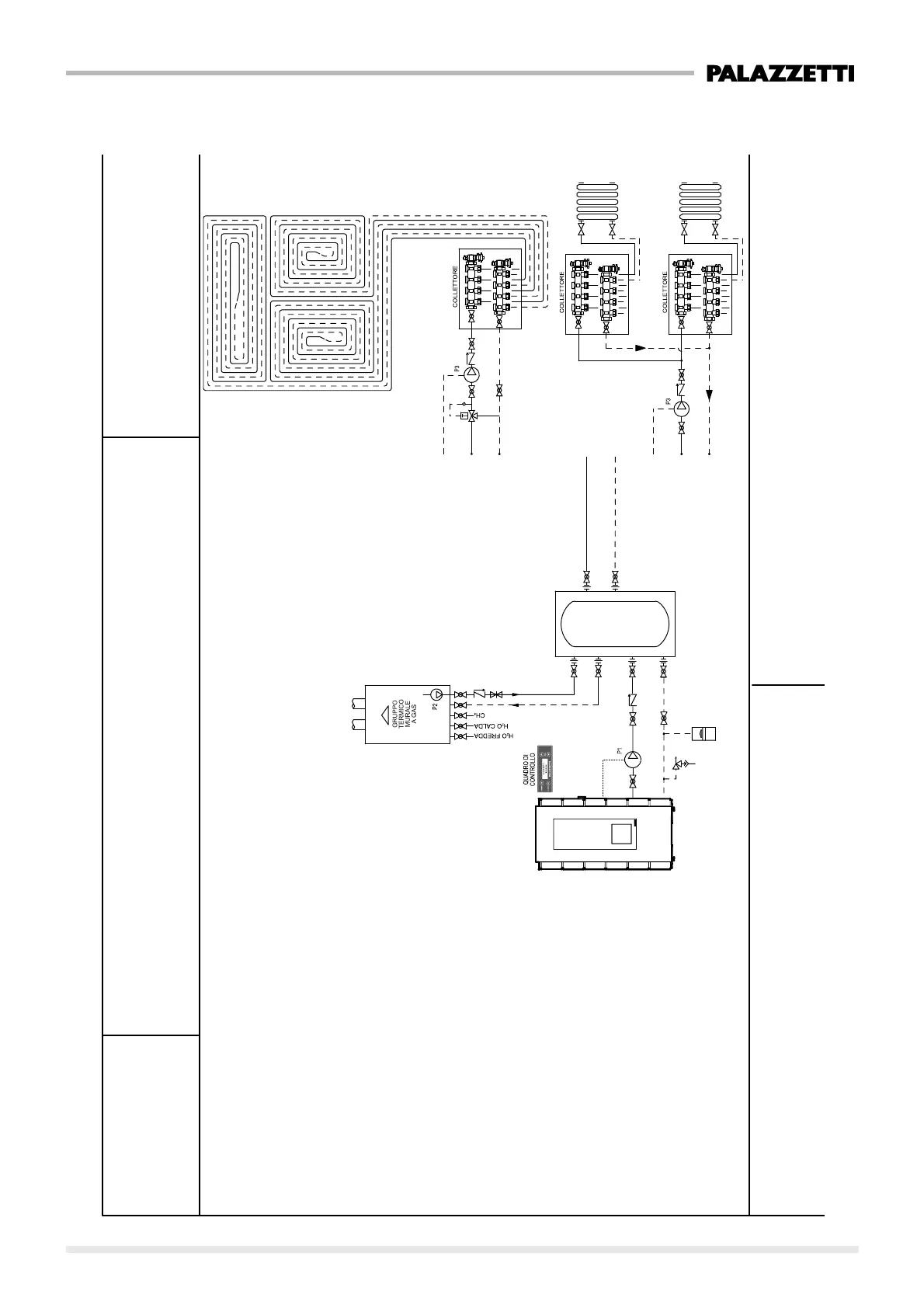

IMPIANTO A “VASO CHIUSO” PER RISCALDAMENTO IN PARALLELO AD
UNA CALDAIA
Diagram of “closed vessel”system for heating only, in parallel with a boiler
Anlagenschema mit “geschlossenem gefäss” nur für heizung, parallel zu einem heizkessel
Schéma d’installation à “vase fermé” pour seul chauffage en parallèle à une chaudière
Esquema instalación con “depósito cerrado” sólo para calefacción en paralelo a una caldera
IMPIANTO DI RISCALDAMENTO
ACCUMULO TERMICO
THERMAL STORAGE
THERMOSPEICHER
ACCUMULATION THERMIQUE
ACUMULACIÓN TÉRMICA
COLLETTORE
MANIFOLD
SAMMLER
COLLECTEUR
COLECTOR
HEATING SYSTEM
HEIZANLAGE
INSTALLATION DE CHAUFFAGE
INSTALACIÓN DE CALEFACCIÓN
CONTROL PANEL
BEDIENBLENDE
TABLEAU DE COMMANDE
CUADRO DE MANDOS
GRUPPO TERMICO MURALE A GAS
GAS WALL-MOUNTED HEATING GROUP
THERMISCHE WANDBAUGRUPPE FÜR GAS
GROUPE THERMIQUE MURAL À GAZ
GRUPO TÉRMICO MURAL A GAS
H
2
O FREDDA
COLD H
2
O
H
2
O KALT
H
2
O FROIDE
H
2
O FRÍA
H
2
O CALDA
HOT H
2
O
H
2
O WARM
H
2
O CHAUDE
H
2
O CALIENTE
