Panasonic CZ-RTC3

31
(ES)

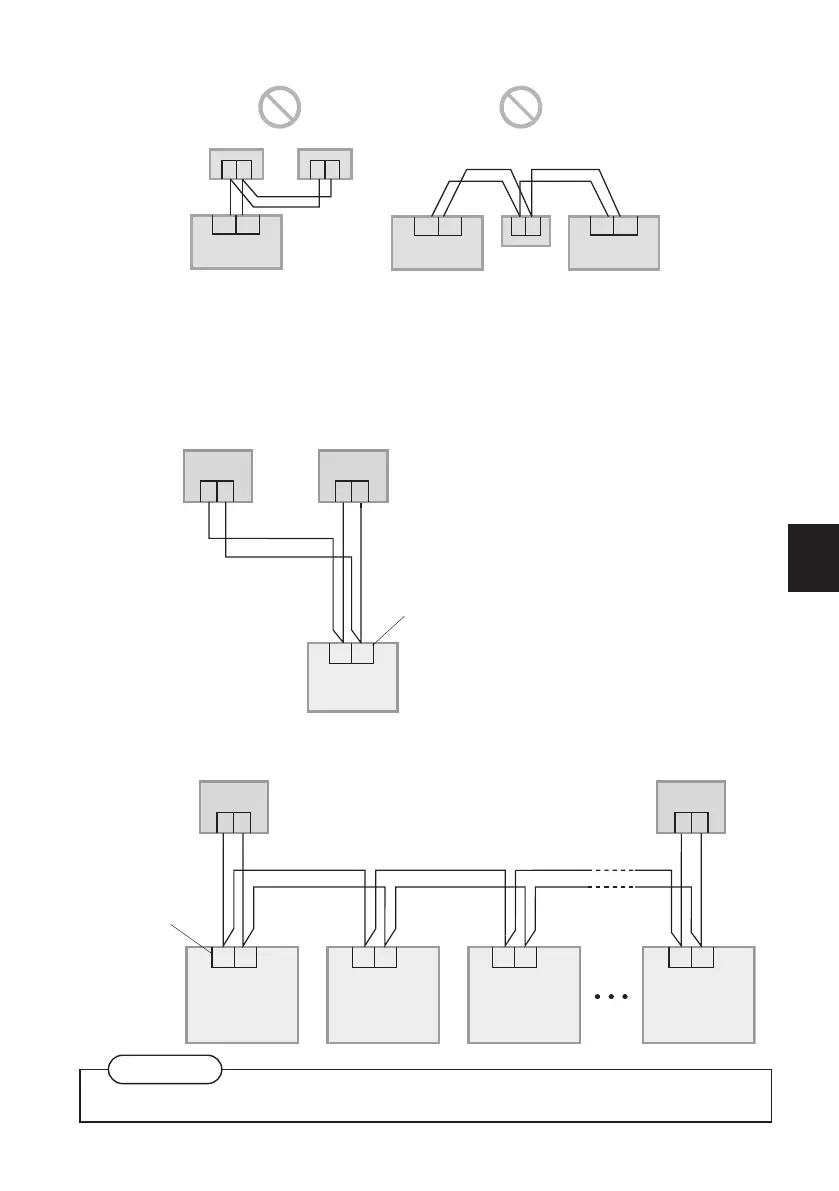

*Realizar el cableado como se muestra a continuación está prohibido.
R1 R2
R1 R2 12
R1 R2
12 12
MD
Unidad interior Unidad interior Unidad interior
MD
Cableado del
MD
MD
Al confi gurar tanto el mando a distancia principal como los mandos a distancia segundarios
Tras la instalación, ajuste un mando a distancia en [Ppal] y el otro en [Secund] en
[Ppal/secund] para "Ajuste" (pág.36).
Cuando utilice los mandos a distancia* conjuntamente, ajuste esta unidad en [Ppal].
*CZ-RTC2, CZ-RE2C2, CZ-RELC2
 Uso de 1 unidad interior
12 12
R1 R2
Cableado del
MD
(no incluido)
• Sin polaridad
Terminales para el
cableado del MD
MD (principal) MD (secundario)
Unidad interior
 Uso de más de 1 unidad interior o unidad de ventilación de intercambio de calor
12
12
R1 R2 R1 R2 R1 R2 R1 R2
MD (principal) MD (secundario)
Cableado del MD (no incluido)
• Sin polaridad
Terminales para el
cableado del MD
Unidad interior Unidad interior Unidad interior Unidad interior
Nota
 Los mandos a distancia pueden conectarse a cualquier unidad interior para su funcionamiento.
ESPAÑOL
