Panasonic CZ-RTC3

45
(DE)
(mm)
2323
83.5
5-5x9
120
120
16

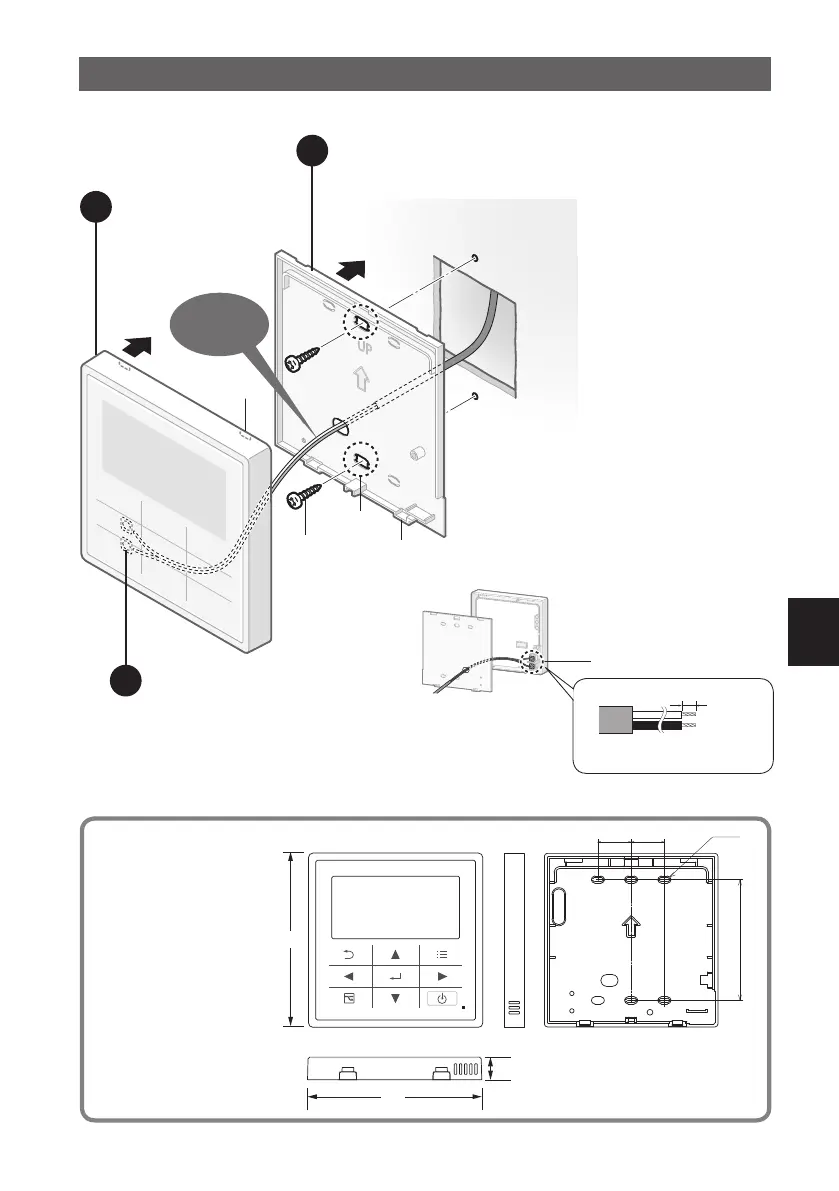

Eingebetteter Typ
Vorbereitung: Bohren Sie mit Hilfe eines Schraubenziehers 2 Löcher für die
Schrauben.
1
3
2
Schließen Sie das
Fernbedienungskabel an
Montage des
oberen Gehäuses.
 Richten Sie die Greifer des oberen
Gehäuses und danach die Greifer
des unteren Gehäuses aus.
Vermeiden Sie
ein Einklemmen
des Kabels.
Greifer (2 Stellen)
Holzschraube
(mitgeliefert)
Loch für die Schraube
Greifer (2 Stellen)
Montieren Sie das untere Gehäuse an die Wand.
Führen Sie das Kabel durch das Loch in der Mitte des unteren
Gehäuses.
Klemmleiste der Fernbedienung
Entfernen Sie die Beschichtung. Ca. 6 mm
Stellen Sie sicher, dass die Kabelverbindung
in der richtigen Richtung verläuft.
Unteres
Gehäuse
(Rückseite)
Oberes
Gehäuse
(Rückseite)
Maße
DEUTSCH
