69
(PT)
(mm)
2323
83.5
5-5x9
120
120
16

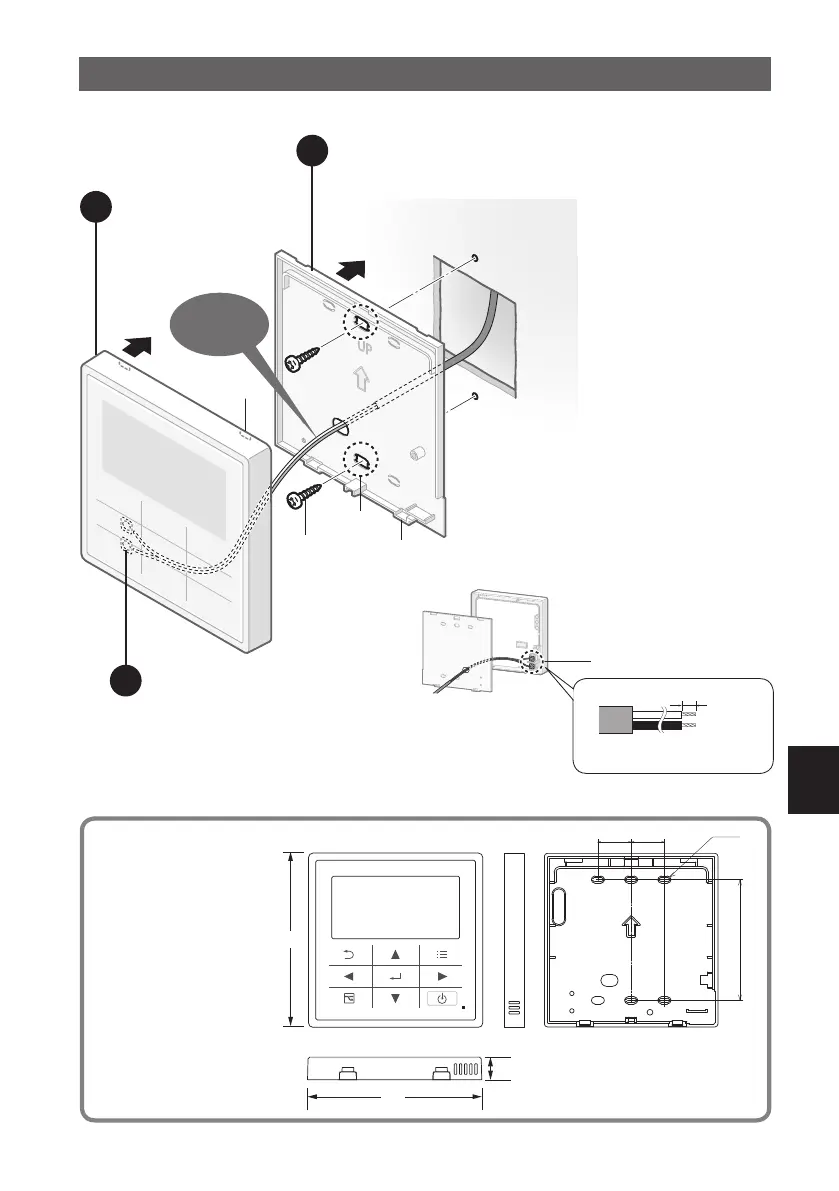

Tipo embutido
Preparação: Faça 2 orifícios para parafusos utilizando uma chave de fendas.
1
3
2
Ligue a cablagem do
telecomando
Monte a placa superior.
Alinhe os grampos da placa
superior e, em seguida,
alinhe os grampos da
placa inferior.
Evite que
o fi o fi que
preso.
Grampo (2 locais)
Parafuso
para madeira
(fornecido)
Orifício para
parafuso
Grampo (2 locais)
Instale a placa inferior na parede.
Passe o fi o através do orifício existente no centro da placa inferior.
Placa de terminais do telecomando
Retire o revestimento. Aprox. 6 mm
Certifi que-se de que a ligação da cablagem
se encontra na direção correta.
Placa inferior
(Parte posterior)
Placa superior
(Parte posterior)
Dimensões
PORTUGUÊS
