Panasonic CZ-RTC3

67
(PT)

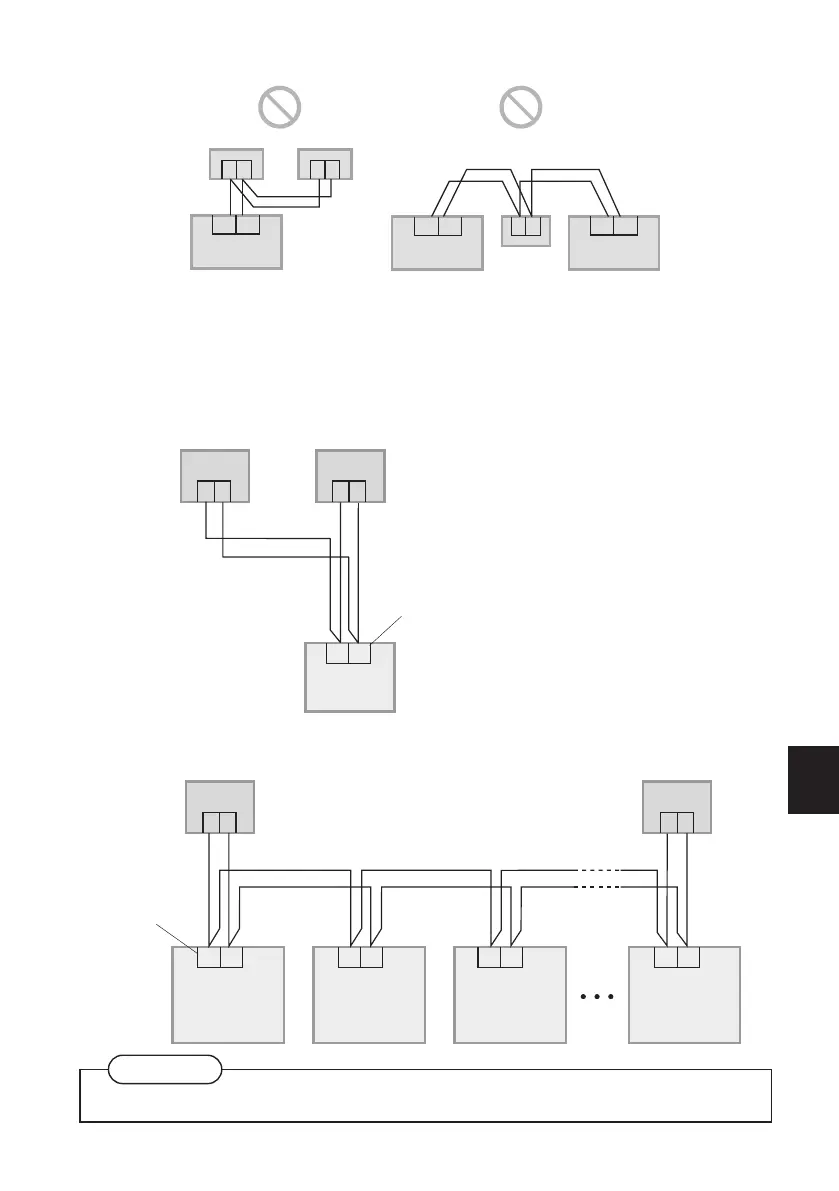

*A cablagem como ilustrado em seguida é proibida.
R1 R2
R1 R2 12
R1 R2
12 12
TC
Unidade interior Unidade interior Unidade interior
TC
Cablagem do TC
TC
Quando confi gurar o telecomando principal e o telecomando secundário
Depois de concluir a instalação, confi gure um telecomando como [Main] (Principal) e o outro
como [
Sub] (Secundário) na opção [Main/sub] (Principal/secundário) de “Confi guração” (pág. 72).
Quando utilizar os telecomandos* em conjunto, confi gure esta unidade como [Main] (Principal).
*CZ-RTC2, CZ-RE2C2, CZ-RELC2
 Utilizar 1 unidade interior
12 12
R1 R2
Cablagem do TC
(não fornecida)
• Sem polaridade
Terminais para
cablagem do TC
TC (principal) TC (secundário)
Unidade interior
 Utilizar mais do que 1 unidade interior ou unidade de ventilação/permutação de calor
12
12
R1 R2 R1 R2 R1 R2 R1 R2
TC (principal) TC (secundário)
Cablagem do TC (não fornecida)
• Sem polaridade
Terminais para
cablagem do TC
Unidade interior Unidade interior Unidade interior Unidade interior
Nota
 É possível ligar os telecomandos a qualquer unidade interior para utilização.
PORTUGUÊS
