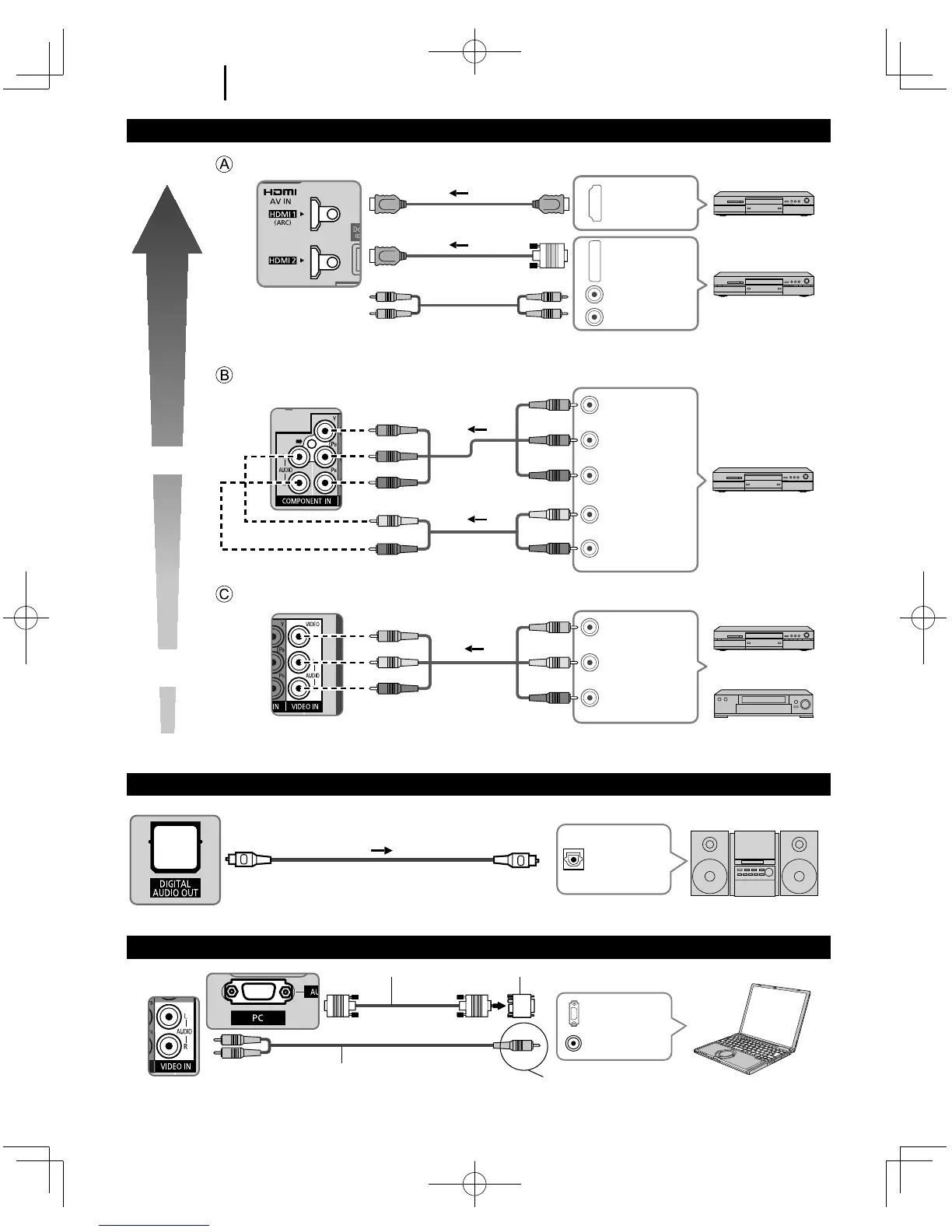

Raccordements de câbles AV
Raccordement audio
Supérieur
Moyen
De base
(non HD)
Bornes HDMI
L
R
HDMI
AV OUT
Câble de conversion
HDMI-DVI
DVI OUT
AUDIO OUT
ex.: lecteur Blu-ray
Disc
TM
ex.: lecteur Blu-ray
Disc
TM
Appareil AV
Appareil AV
Ɣ
Pour “Connexions VIERA Link™”, consultez la page 33
Ɣ
La connexion HDMI est nécessaire pour un signal 1080p.
Prises COMPONENT
L
R
Y
P
B
PR
AUDIO
OUT
COMPONENT
VIDEO OUT
blanc
rouge
vert
bleu
rouge
blanc
rouge
rouge
bleu
vert
blanc
rouge
vert
bleu
rouge
ex.: lecteur Blu-ray
Disc
TM
Appareil AV
Prises COMPOSITE
L
R
COMPOSITE
OUT
jaune
blanc
rouge
jaune
blanc
rouge
jaune
blanc
rouge
ou
e.g. DVD Recorder
Appareil AV
ex.: magnétoscope
Raccordement à un ordinateur/PC (VGA)
PC OUT
PC
Câble PC RVB
Câble audio
Branchez le câble dans la prise de
sortie audio de l’ordinateur.
Audio OUT
Adaptateur de conversion (au besoin)
DIGITAL
AUDIO IN
ex.: Amplificateur
Câble optique
Appareil audio
Ɣ
Pour une connexion HDMI-ARC (canal de retour audio), reportez-vous à la page 32.
