11

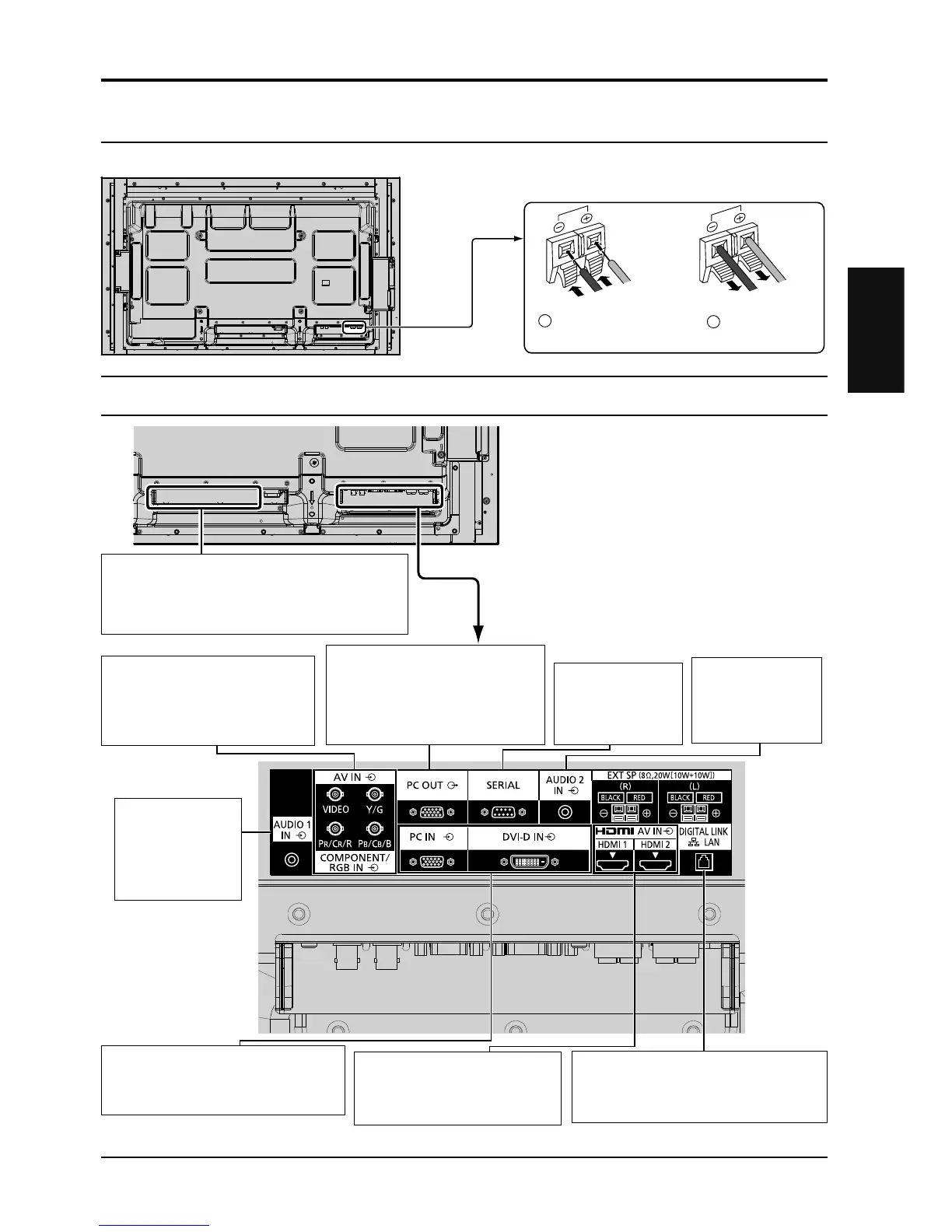

Conexiones
Utilice un altavoz 8 ȍ/10 W.
Conexión al altavoz
Rojo
Negro
Rojo
Negro
1
Inserte el núcleo de alambre tensado
a la vez que presiona la palanca.
2
Devuelva la
palanca a su lugar.
Conexión al equipo de vídeo
* DIGITAL LINK es una tecnología que permite que se envíen señales, como p. ej. de audio y de vídeo, usando
cables de par trenzado. Para obtener más información, vea el Manual de instrucciones - “Operaciones de red”.
SLOT: Ranura de inserción de la tarjeta de terminales (accesorios opcionales) (vea la página 3)
Nota:
La ranura del lado derecho es para la tarjeta de terminales de 2
ranuras de ancho. La tarjeta de terminales de 1 ranura de ancho
no funciona cuando se instala en la ranura del lado derecho.
AUDIO 1 IN:
Terminal de entrada
de audio compartida
con VIDEO y
COMPONENT/RGB
IN.
PC IN: Terminal de entrada de PC
Conecte al terminal de vídeo del PC o
equipo con la salida Y, P
B
(C
B
) y P
R
(C
R
).
DVI-D IN: Terminal de entrada DVI-D
LAN, DIGITAL LINK*
Conecte a una red de terminales de entrada DIGITAL LINK para controlar la pantalla.
Como alternativa, conecte a un dispositivo que envía señales
de vídeo y de audio mediante un terminal DIGITAL LINK.
SERIAL:
Terminal de control en serie.
Control de la
pantalla mediante
su conexión al PC.
AV IN (VIDEO): Terminal de entrada
de vídeo compuesto
COMPONENT/RGB IN: Terminal de
entrada de vídeo
componente/RGB
AV IN (HDMI 1, HDMI 2):
Terminal de entrada HDMI
Conecte a un equipo de vídeo, como una
videograbadora o reproductor de DVD.
AUDIO 2 IN:
Terminal de
entrada de audio
compartida con
DVI-D IN y PC IN.
PC OUT:
Terminal salida de monitor.
Las señales de vídeo que se estén
reproduciendo en la pantalla se
envían a otro monitor secundario,
como las señales de vídeo del PC.
Español
