Medida del cristal
Anchura
INSTRUCCIONES DE INSTALACIÓN
El montaje es competencia exclusiva de especialistas.
El usuario está obligado a respetar la legislación y las normas en vigor en su país de residencia.

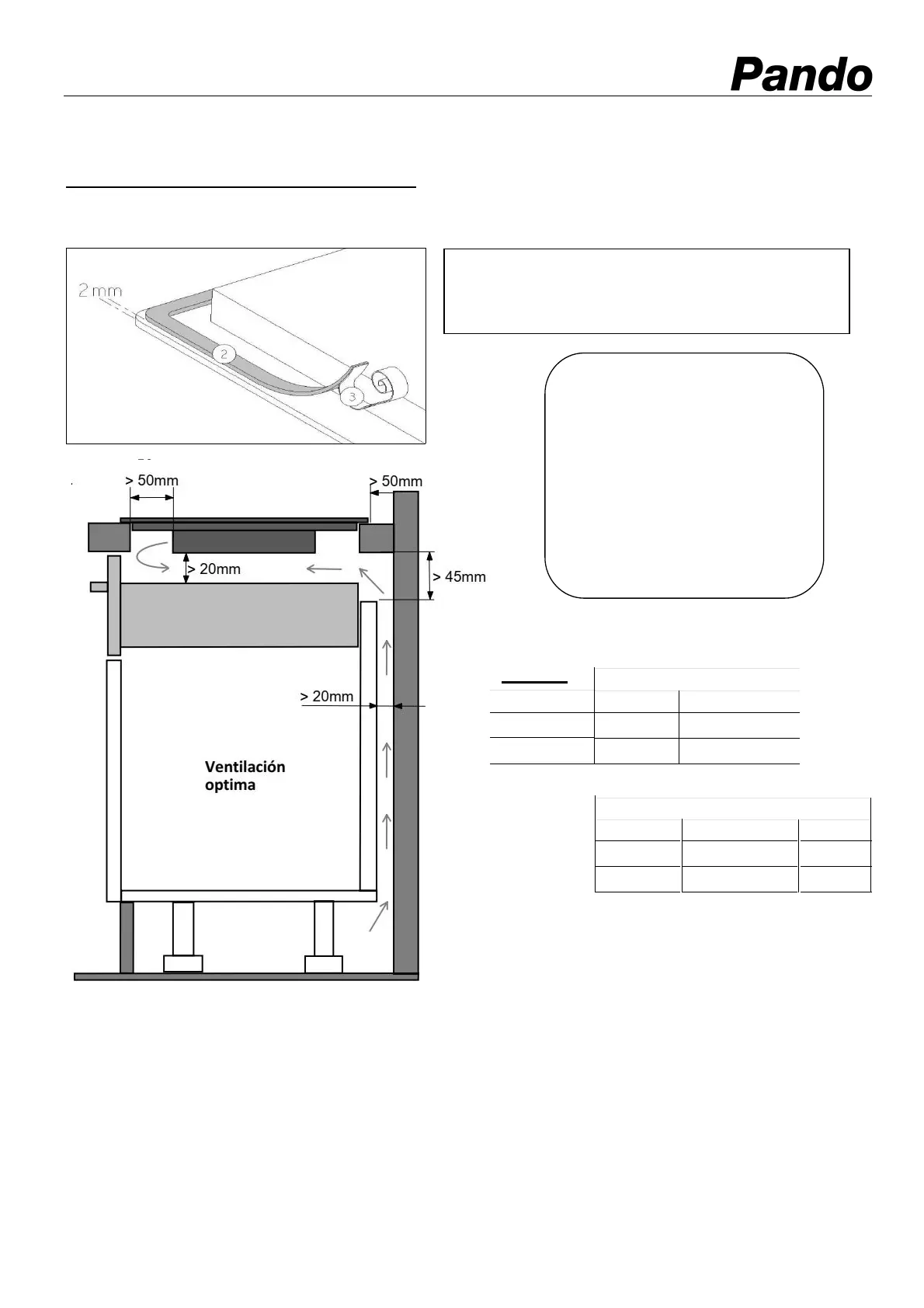

Colocación de la junta de estanqueidad
La junta adhesiva suministrada con el aparato permite evitar cualquier filtración en el mueble.
Su colocación debe efectuarse con gran cuidado según el croquis adjunto.
Encaje
:
•
La placa está dotada con dos ventiladores situados en la parte inferior. Por ello se deben
•
respetar las distancias para lacirculación del aire de ventilación.
La distancia entre la placa de cocción y la pared debe ser de 50 mm
•
como mínimo.
La distancia mínima de ventilación entre la base de la parte inferior de la placa (circuitería)
y la parte superior de un horno ventilado o un cajón, ha de ser de 20mm.Si el horno no es
de ventilación forzada, la distancia de separación deberá ser mayor y seguir los consejos
•
del fabricante del horno.
La placa de cocción es un aparato perteneciente a
la clase de protección "Y". Cuando se
empotre, en la parte posterior y en uno de los lados puede haber una pared o un armario
alto.
Pero en el otro lado no debe haber ningún mueble ni
aparato que sea más alto
•
que la superficie de cocción
Las
placas
y
revestimientos
de
las
superficies
de
trabajo
deben
ser
de
materiales
resistentes al calor (100°C)
20
Pegar la junta (2) sobre el reborde de la placa,
a 2 mm del borde exterior, después de haber
quitado la lámina de protección (3).
¡ATENCIÓN!
Una instalación
inadecuada y no respetar
las ventilaciones puede
provocar mal
funcionamiento o avería
en el aparato que no
estarían cubiertos por la
garantía del fabricante.
Medida de corte
Modelo
Anchura
Profundidad
Profundidad
Grosor
PI3100
560
490
4520590
PI3400
780
340
4370810
> 50mm
> 20mm
> 45mm
> 20mm
> 50mm
Optimized
ventilation
Modelo
PI3100
PI3400
