41
Optimized
ventilation
>
20
mm
INSTRUCTIONS D’INSTALLATION
Le montage relève de la compétence exclusive de spécialistes.
L’utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de
résidence.

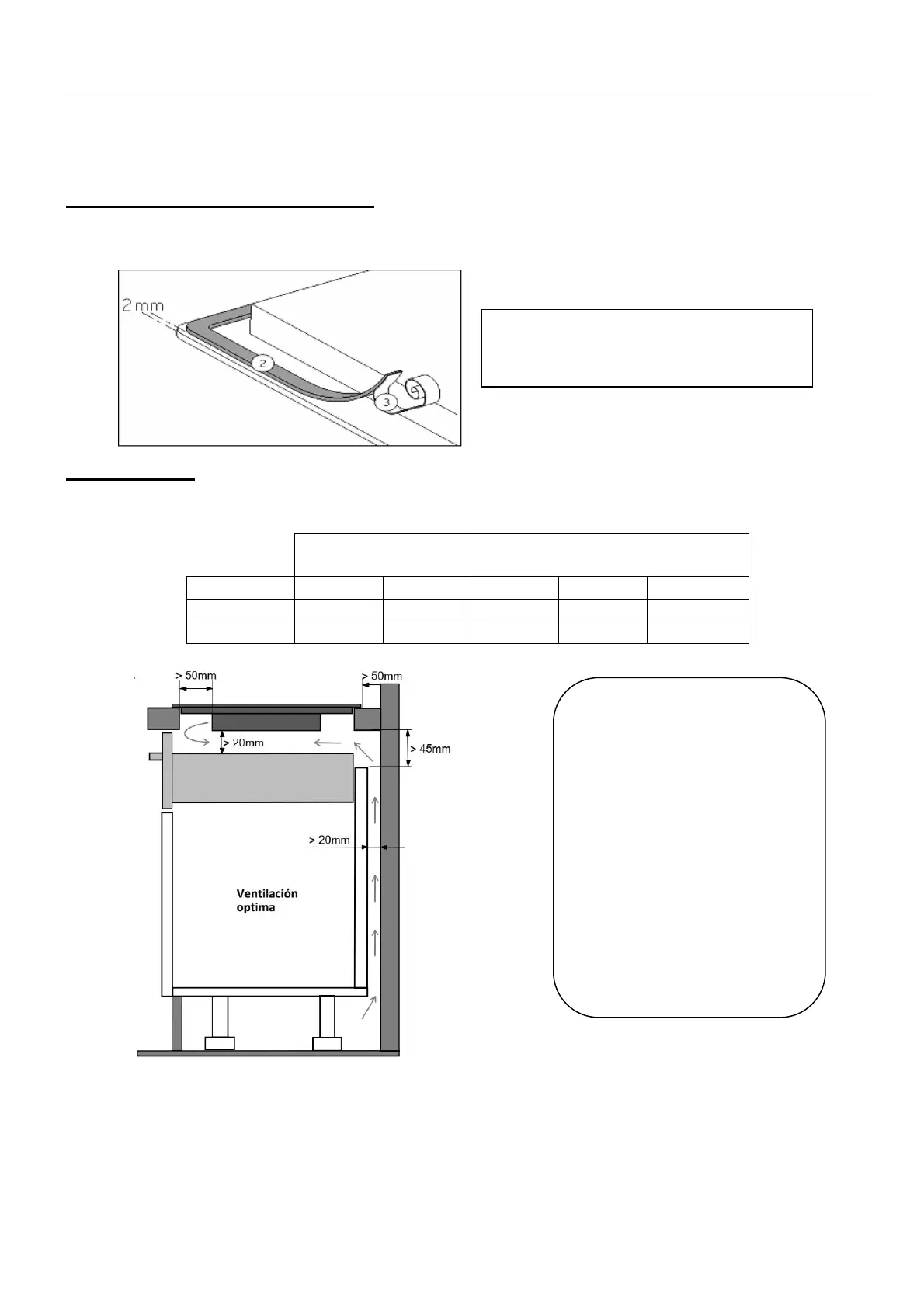

Mise en place du joint d’étanchéité
Le joint adhésif fourni avec l’appareil permet d’éviter toute infiltration dans le meuble.
Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.
Encastrement
• La découpe du plan de travail sera suivant le modèle de table de :
Modèle
Dimension de
découpe
Dimension du verre
Type Ep.Prof.Larg.Prof.Larg.
PI3100 4520590490560
PI3400 4370810340780
Coller le joint (2) sur le rebord de la
table à 2mm du bord externe, après
avoir ôté la feuille de protection (3).
ATTENTION!
Une installation
inadaptée et le fait de
ne pas respecter les
ventilations peut
provoquer un
dysfonctionnement
ou une panne de
l’appareil non
couverts par la
garantie du
fabriquant.
•
La plaque est équipé
'
e de deux ventilateurs situés en bas
.Par conséquent, les distances
de
circulation de l'
air de ventilation doivent être respectées.
•
La distance entre la table de cuisson et le mur doit être au minimum de 50mm.
•
La distance mínimale de ventilation entre la base de la plaque et la partie supérieure d’un
four ventilé ou un tiroir, doit être de 20mm. Si le four n’est pas à ventilation forcée la distance
de séparation doit être supérieure en fonction des conseils du fabriquant du four
.
