DEUTSCH
Aufbau und Funktion

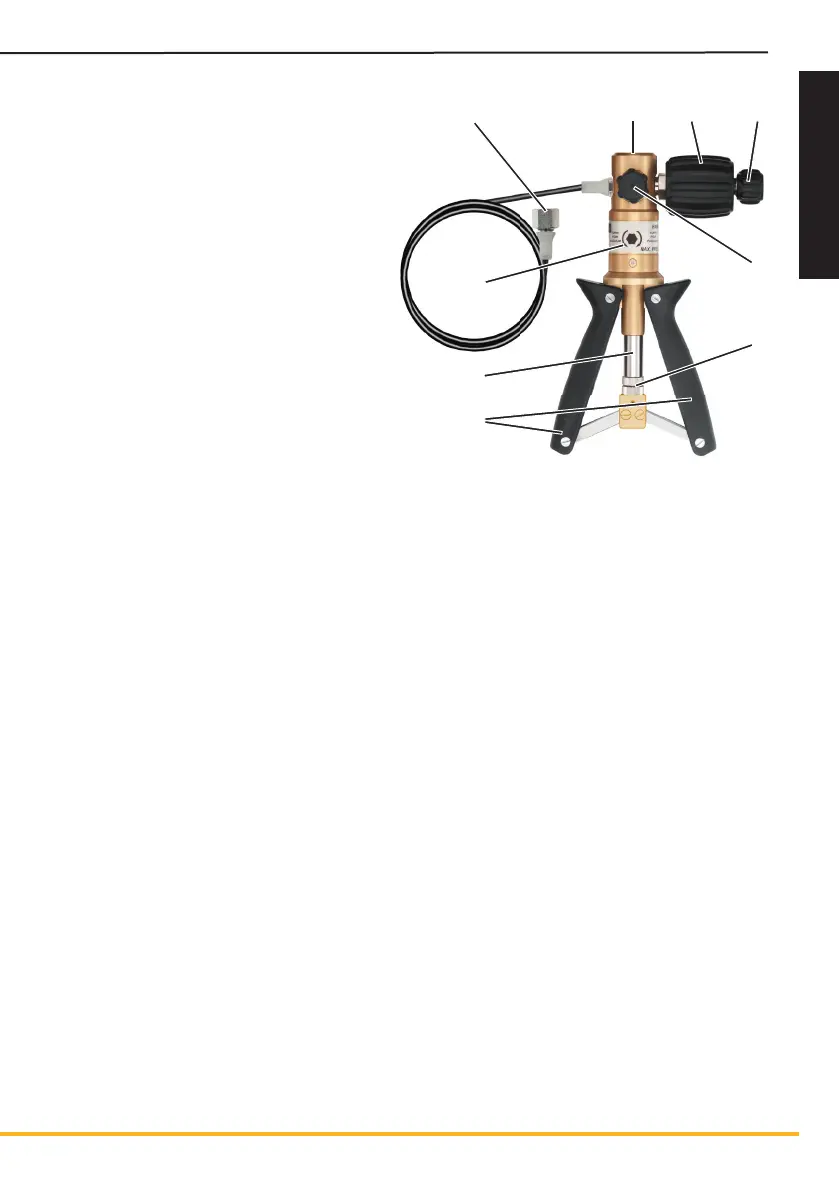

3. Aufbau und Funktion
1 Anschluss Prüfl ing (vormontierter
Druckschlauch mit Überwurfver-
schraubung)
2 Anschluss ServiceJunior
3 Feinregulierventil
4 Druckablassventil
5 Umschaltventil Druck/Vakuum
6 Rändelmutter mit Kontermutter
7 Handgriffe
8 Kolbenstange mit innenliegender
Feder
9 Pumpenkörper
Funktion
Der ServiceJunior und der Prüfl ing werden mit der Handpumpe verbunden.
Der Pumpvorgang erfolgt durch das wiederholte Zusammendrücken der Handgriffe. Eine
innenliegende Feder drückt die Handgriffe wieder auseinander.
Die Pumpbewegungen werden über die Kolbenstange auf den Kolben im Pumpenkörper
übertragen.
Je nach Stellung des Umschaltventils wird im Test-Kit Druck oder Vakuum erzeugt. Durch
die Konstruktion des Test-Kits wird am Prüfl ing und am ServiceJunior der gleiche Druck
oder das gleiche Vakuum erzeugt.
Über das Feinregulierventil wird der Druck oder das Vakuum auf den gewünschten Wert
erhöht. Mit dem Druckablassventil kann der Druck oder das Vakuum reduziert oder ganz
abgelassen werden.
Mit der Rändelmutter kann die Federvorspannung eingestellt und der Pumpenhub begrenzt
werden.
Zur Beurteilung des Prüfl ings wird der am ServiceJunior angezeigte Druck oder das ange-
zeigte Vakuum mit dem Messwert des Prüfl ings verglichen.
