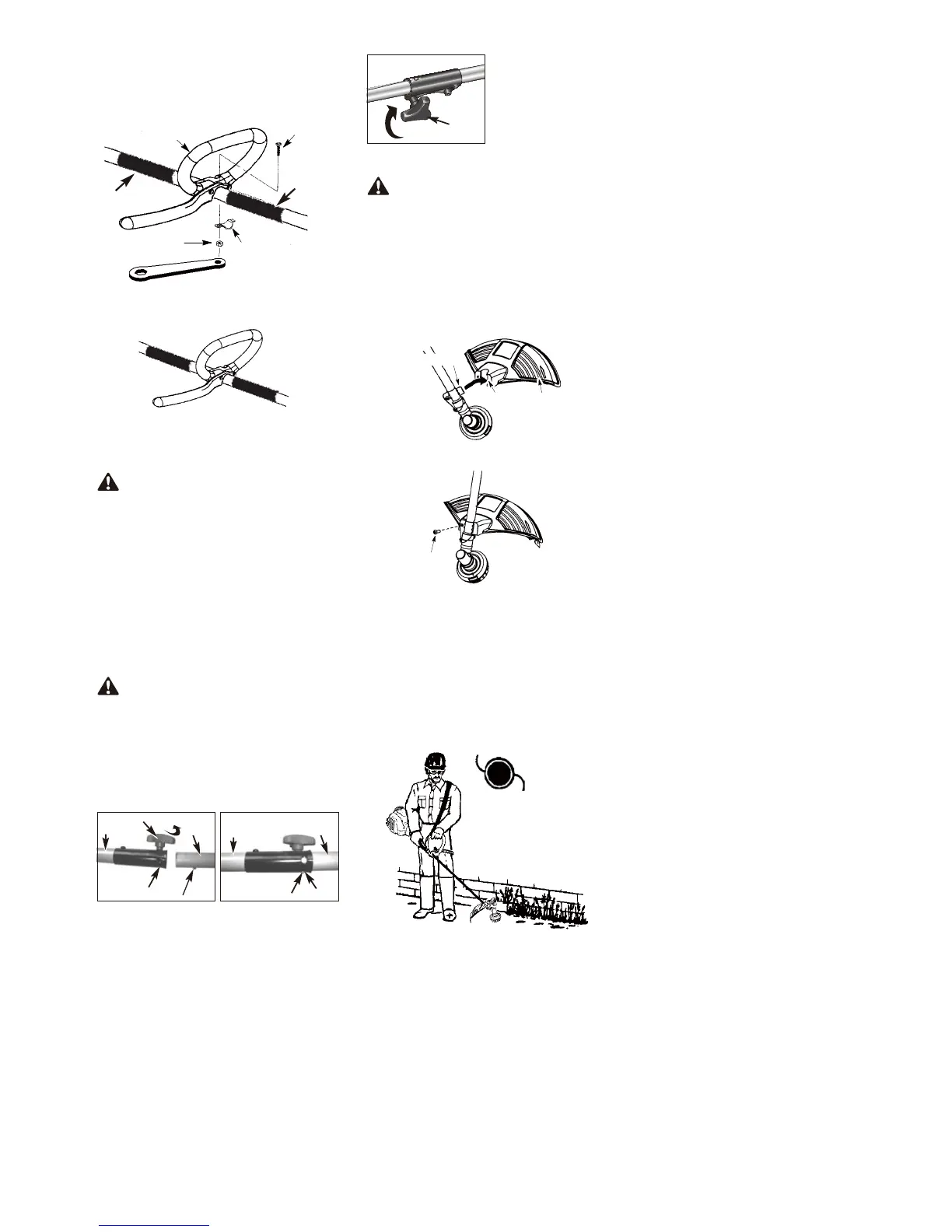

-- 20 --
Рисунок 2A Рисунок 2B
Рисунок 2C
D
A
E
E
D
B
C
C
B
ВНИМАНИЕ!
Необходимо
установить щиток надлежащим образом. Щиток
обеспечивает частичную защиту оператора и
других лиц от попадания летящих предметов.
Также щиток оснащен ножом для лески,
обрезающим леску до необходимой длины.
Нож для лески (расположенный на обратной
стороне щитка) острый, и об него можно
порезаться.
1.
Установите кронштейн в паз на щитке.
2.
Повернув щиток, совместите отверстия на
щитке и кронштейне.
3.
Закрепите щиток на кронштейне с помощью
болта.
Можно оснастить данный инструмент режущей
головкой для стрижки газонной и сорной травы
или ножом для резки травы, сорняков и кустов
до 1 см в диаметре. Выполните инструкции по
сборке, приведенные в соответствующем
разделе с описанием выбранной конфигурации
инструмента.
ВНИМАНИЕ!
Перед эксплуатацией
инструмента следует убедиться, что кнопка
фиксатора находится в основном отверстии, а
барашковый винт надежно затянут.
Все насадки предназначены для установки в
основное отверстие, если иное не указано в
руководстве по эксплуатации конкретной
насадки. Использование другого отверстия
может привести к причинению травм или
повреждению инструмента.
УСТАНОВКА ЩИТКА
Паз
Щиток
Кронштейн
Болт
ВЫБОР КОНФИГУРАЦИИ
ИНСТРУМЕНТА
ИНСТРУКЦИИ ПО СБОРКЕ –
ТРИММЕРНАЯ ГОЛОВКА
ТРИММЕРНАЯ
ГОЛОВКА
ВНИМАНИЕ!
Во избежание
получения травм перед установкой или снятием
насадки необходимо выключать инструмент.
3.
Окончательно установите рукоятку в
удобное рабочее положение. Плотно
зятяните гайку ключом (входит в комплект).
ПРИМЕЧАНИЕ: Для облегчения установки и
снятия насадки поместите инструмент на землю
или на верстак.
1. Ослабьте барашковый винт (A), повернув его
против часовой стрелки (рис. 2A).
2. Крепко удерживая насадку (B), вставьте ее в
быстроразъемный соединитель (C) так,
чтобы кнопка фиксатора (D) появилась в
основном отверстии (E) быстроразъемного
соединителя (рис. 2B)
3. Затяните барашковый винт (A), повернув его
по часовой стрелке (рис. 2C).
УСТАНОВКА НАСАДКИ
1. Установите на вал петлевую ручку. Ручка
должна устанавливаться между губчатым
рукавом (A и B) на валу. (Расстояние между
обеими рукоятками должно быть не менее
250 мм.)
2. Установите болт, крепежную пластину и
гайку, как показано на рисунке.
Гаечный ключ
Рукоятка
Болт
Крепежная пластина
Гайка
A
B
