-- 21 --
ПРИМЕЧАНИЕ.
Перед установкой ножа для
травы снимите триммерную головку. Чтобы
снять триммерную головку, совместите
отверстие в пылезащитной крышке с
отверстием в корпусе редуктора, поворачивая
пылезащитную крышку. Вставьте небольшую
отвертку в совмещенные отверстия. Благодаря
этому вал не будет вращаться при отвинчивании
резьбового соединения триммерной головки.
Снимите триммерную головку, отвинтив ее по
часовой стрелке. Извлеките отвертку из
отверстий.
Иллюстрации см. в разделе «УСТАНОВКА
ТРИММЕРНОЙ ГОЛОВКИ». Необходимо
сохранить все детали и инструкцию для
дальнейшего использования.
ВНИМАНИЕ!
Во избежание получ-
ения травм надевайте защитные перчатки при
выполнении обслуживания ножа. Нож острый, и
об него можно порезаться, даже когда он
неподвижен.
ВНИМАНИЕ!
Не используйте какие-
либо иные ножи или крепежные детали, помимо
шайб и гаек, изображенных на приведенных
ниже рисунках. Эти детали входят в комплект
поставки и устанавливаются указанным ниже
образом. Использование несоответствующих
деталей может привести к отсоединению ножа и
причинению травм оператору и окружающим.

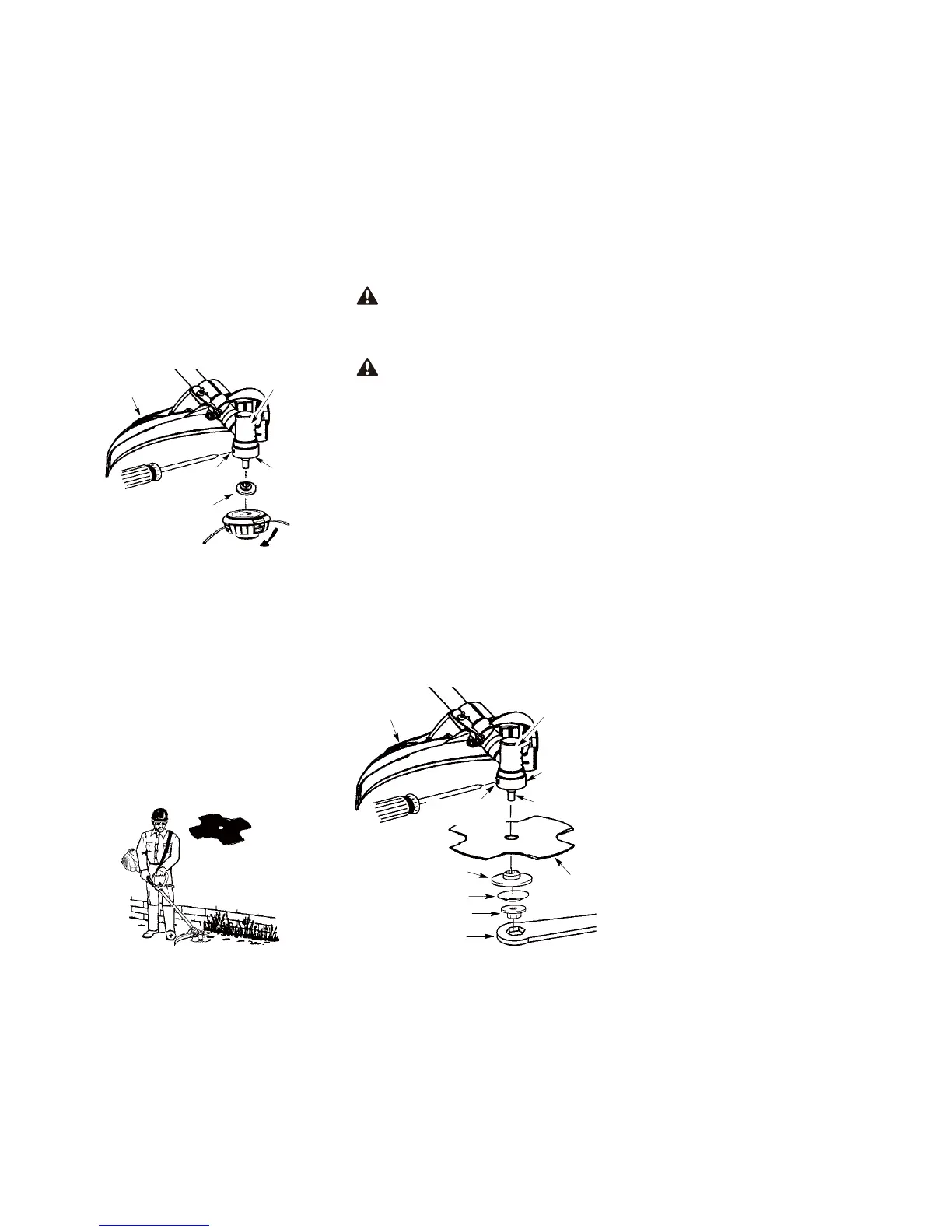

ИНСТРУКЦИИ ПО СБОРКЕ –
НОЖ ДЛЯ ТРАВЫ
НОЖ ДЛЯ
ТРАВЫ
УСТАНОВКА МЕТАЛЛИЧЕСКОГО
НОЖА
Щиток
НОЖ
Стопорная шайба
Тарельчатая шайба
Гайка
Резьбовой
вал
Гаечный ключ
Пылезащ-
итная
крышка
Редуктор
1.
Совместите отверстие в пылезащитной
крышке с отверстием в корпусе редуктора,
поворачивая пылезащитную крышку.
2.
Вставьте небольшую отвертку в
совмещенные отверстия. Благодаря этому
вал не будет вращаться при затягивании
резьбового соединения триммерной головки.
3.
Удерживая отвертку в таком положении,
навинтите триммерную головку на вал в
направлении, указанном на наклейке (против
часовой стрелки). Затяните резьбовое
соединение до упора.
ПРИМЕЧАНИЕ.
Стопорная шайба должна быть
расположена выступающей частью к редуктору.
УСТАНОВКА ТРИММЕРНОЙ
ГОЛОВКИ
ПРИМЕЧАНИЕ.
Если инструмент оснащен
пластиковой крышкой, закрывающей резьбовую
часть вала, снимите эту крышку для доступа к
резьбе. Перед установкой триммерной головки
убедитесь, что пылезащитная крышка и
стопорная шайба установлены на редуктор.
ПРИМЕЧАНИЕ.
Перед установкой триммерной
головки убедитесь, что все детали установлены
соответствующим образом, как показано на
рисунке.
1.
Установите нож и стопорную шайбу на
резьбовой вал.
2.
Убедитесь, что выступающая часть стопо-
рной шайбы находится со стороны редуктора
и входит в отверстие в центре ножа.
3.
Сместите нож и стопорную шайбу на вал
редуктора.
4.
Установите тарельчатую шайбу на вал.
Убедитесь, что вогнутая сторона шайбы
направлена к ножу.
5.
Установите крепежную гайку ножа, навинтив
ее на вал против часовой стрелки.
ПРИМЕЧАНИЕ.
Пылезащитная крышка при
поставке уже установлена на валу редуктора, а
не находится в пакете с деталями. Все остальн-
ые крепежные детали, перечисленные в инстру-
кциях по сборке, находятся в пакете с деталями.
Стопорная шайба
Пылезащи-
тная крышка
Редуктор
Совмещенные
отверстия
Щиток
Совмещенные
отверстия
ПРИМЕЧАНИЕ.
Перед установкой триммерной
головки снимите нож. Чтобы снять нож,
совместите отверстие в пылезащитной крышке с
отверстием в корпусе редуктора, поворачивая
нож. Вставьте небольшую отвертку в
совмещенные отверстия. Благодаря этому вал
не будет вращаться при отвинчивании
крепежной гайки ножа. Снимите крепежную
гайку ножа, отвинтив ее по часовой стрелке.
Извлеките отвертку из отверстий. Снимите обе
шайбы и нож. Иллюстрации см. в разделе
«УСТАНОВКА МЕТАЛЛИЧЕСКОГО НОЖА».
Необходимо сохранить все детали и инструкцию
для дальнейшего использования. Категорически
запрещается использовать триммерную головку
при установленном металлическом ноже.
