Partner T265 CPS - Page 96

-- 96 --

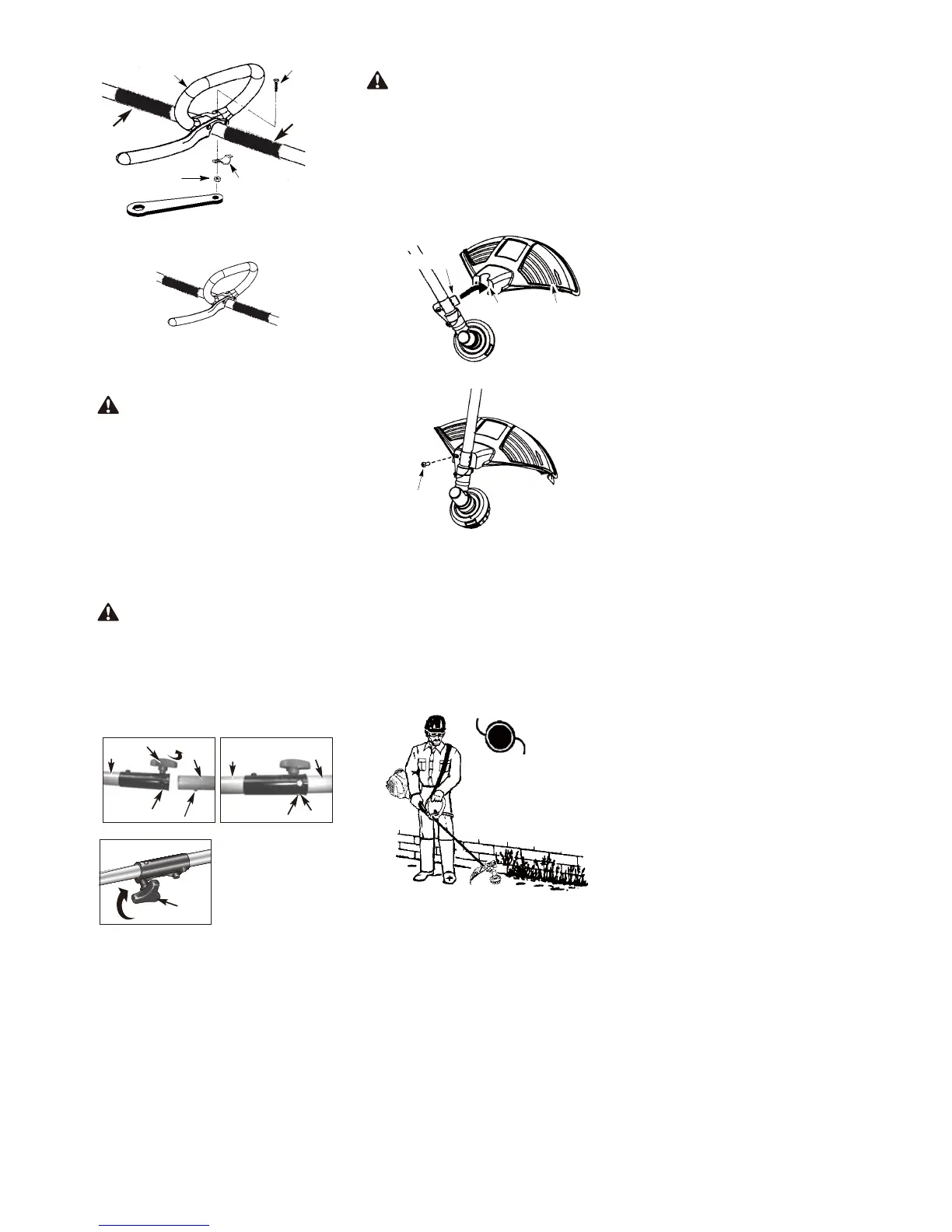

Rys.2A Rys.2B
Rys.2C
D
A
E
E
D
B
C
C
B
OSTRZEŻENIE: Osłonę musi być
prawidłowo zainstalowana. Osłona zapewnia
częściowe zabezpieczenie operatora,
chroniąc przed wyrzucanymi obiektami i jest
wyposażona w ostrze ogranicznika linki
tnącej, które przycina zbyt długą linkę do
prawidłowej długości.
Ostrze ogranicznika linki tnącej (pod osłoną)
jest ostre i może spowodować skaleczenie.
1. Włóż wspornik do gniazda osłony.
2. Obróć osłonę wokół osi, aby dopasować
otwory w osłonie i we wsporniku.
3. Przymocuj osłonę do wspornika śrubą.
Urządzenie można ustawić na używanie
głowicy do cięcia trawy i niedużych chwastów
lub noża do chwastów, do cięcia trawy,
chwastów i krzewów o średnicy do 1 cm. W
celu montażu urządzenia, przejdź do części z
opisem wymaganych ustawień i wykonaj
instrukcje.
PRZESTROGA: Przed
rozpoczęciem używania należy sprawdzić,
czy przycisk zwolnienia znajduje się w
otworze i czy jest dobrze dokręcone pokrętło
mocowania. Wszystkie przystawki są
mocowane poprzez otwór chyba, że zostanie
to inaczej określone w instrukcji obsługi
określonej przystawki. Użycie nieprawidłow-
ego otworu, może spowodować obrażenia lub
uszkodzenie urządzenia.
MONTAŻ OSŁONY
Gniazdo
Osłona
Wspornik
Śruba
USTAWIANIE URZĄDZENIA
INFORMACJE DOTYCZĄCE
MONTAŻU - GŁOWICA
PODKASZARKI
GŁOWICA
PODKASZARKI
OSTRZEŻENIE: Aby uniknąć
poważnych obrażeń osobistych, przed
zdejmowaniem lub instalacją przystawki
należy wyłączyć urządzenie.
3. Wykonaj końcową regulację uchwytu do
najbardziej wygodnej pozycji pracy. Dokręć
mocno nakrętkę kluczem (dostarczony).
UWAGA: Aby ułatwić instalację lub zdejm-
owanie przystawki urządzenie należy ustawić
na gruncie lub na powierzchni roboczej.
1. Obróć pokrętło (A) przeciwnie do wskazó-
wek zegara w celu poluzowania (Rys. 2A).
2. Przytrzymując pewnie przystawkę (B),
wciśnij ją mocno do szybkozłączki (C), aż w
otworze (E) pojawi się przycisk zwolnienia
(D) szybkozłączki. (Rys. 2B)
3. Obróć pokrętło (A) w kierunku wskazówek
zegara w celu zamocowania. (Rys. 2C)
INSTALACJA PRZYSTAWKI
2. Zainstaluj śrubę, płytę mocującą i nakrętkę,
zgodnie z ilustracją.
Klucz
Uchwyt
Śruba
Płyta mocująca
Nakrętka
A
B
