UWAGA: Przed instalacją noża do chwastów
należy zdjąć głowicę podkaszarki. Aby zdjąć
głowicę podkaszarki, wyrównaj otwór nasadki
zabezpieczenia przed pyłem z otworem z
boku przekładni, obracając nasadkę zabezpie-
czenia przed pyłem. Włóż mały śrubokręt do
wyrównywanych otworów. Zabezpieczy to
przed obróceniem wału, podczas luzowania
głowicy podkaszarki. Zdejmij głowicę
podkaszarki, obracając ją w kierunku ruchu
wskazówek zegara. Wyjmij śrubokręt.
Ilustracje znajdują się w części INSTALACJA
GŁOWICY TNĄCEJ. Schowaj wszystkie czę-
ści i instrukcje do wykorzystania w przyszłości.
OSTRZEŻENIE: Podczas obsługi
lub konserwacji noża, aby uniknąć obrażeń
należy zakładać rękawice ochronne. Nóż jest
ostry i może spowodować skaleczenie nawet,
jeśli się nie obraca.
OSTRZEŻENIE:
Nie należy używać
innych noży lub elementów mocujących, innych niż
podkładki i nakrętki pokazane na następujących
ilustracjach. Części te należy dostarczyć i
zainstalować w sposób wskazany poniżej. Użycie
nieprawidłowych części może spowodować
wyrzucenie noża i poważne obrażenia operatora
lub innych osób.

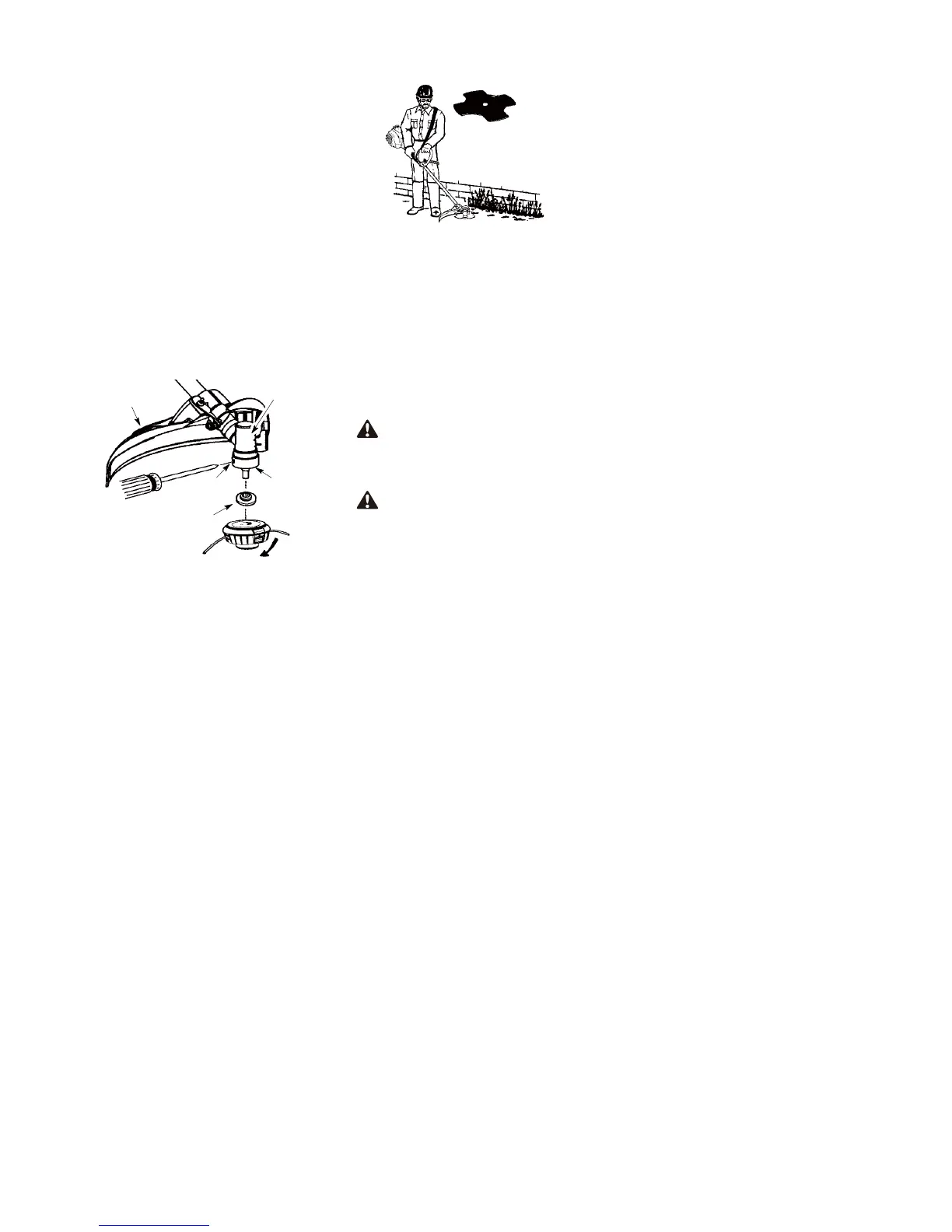

INFORMACJE O MONTAŻU -
NÓŻ DO CHWASTÓW
NÓŻ DO
CHWASTÓW
INSTALACJA METALOWEGO NOŻA
1. Wyrównaj otwór nasadki zabezpieczenia
przed pyłem z otworem z boku przekładni,
obracając nasadkę zabezpieczenia przed
pyłem.
2. Włóż mały śrubokręt do wyrównywanych
otworów. Zabezpieczy to przed
obróceniem wału, podczas dokręcania
głowicy podkaszarki.
3. Przytrzymując śrubokręt w tej pozycji,
przykręć głowicę podkaszarki na wał, w
pokazanym kierunku (przeciwnie do
kierunku ruchu wskazówek zegara).
Dokręć, aż do pewnego zamocowania.
UWAGA: Podkładkę podtrzymującą należy
ustawić stroną wystającą skierowaną do
przekładni.
INSTALACJA GŁOWICY
PODKASZARKI
UWAGA: Jeśli na nagwintowanym wale
urządzenie ma zamontowaną plastykową
pokrywę, zdejmij pokrywę odsłaniając gwint.
Przed instalacją głowicy podkasz arki należy
upewnić się, że na przekładni są ustawione
nasadka zabezpieczenia przed pyłem i
podkładka podtrzymująca.
UWAGA: Przed instalacją głowicy
podkaszarki należy sprawdzić, czy wszystkie
części są prawidłowo zainstalowane, zgodnie
z ilustracją.
1.
Zainstaluj nóż i podkładkę podtrzymującą na
nagwintowanym wale.
2. Upewnij się, że wystająca część podkładki
podtrzymującej jest skierowana do przekładni, a
wystająca część pasuje do otworu w środkowej
części noża.
3. Wsuń nóż i podkładkę podtrzymującą na wał
przekładni.
4. Załóż na wał nasadkę zabezpieczenia przed
pyłem. Upewnij się, że miska podkładki jest
skierowana w kierunku noża.
5. Zainstaluj nakrętkę noża, wkręcając ją na wał w
kierunku przeciwnym do ruchu wskazówek
zegara.
UWAGA: Nasadka zabezpieczenia przed
pyłem znajduje się na wale przekładni, a nie w
opakowaniu z częściami. Wszystkie inne
elementy mocujące, wspomniane w podanych
poniżej czynnościach montażu znajdują się w
opakowaniu z częściami.
Podkładka
podtrzymująca
Nasadka zabez-
pieczenia przed
pyłem
Przekładnia
Dopasowane
otwory
Osłona
UWAGA: Przed montażem głowicy
podkaszarki należy zdjąć nóż. Aby zdjąć nóż,
wyrównaj otwór nasadki zabezpieczenia przed
pyłem z otworem z boku przekładni, obracając
nóż. Włóż mały śrubokręt do wyrównywanych
otworów. Zabezpieczy to przed obróceniem
wału podczas luzowania nakrętki noża.
Odkręć nakrętkę noża, obracając ją w
kierunku ruchu wskazówek zegara. Wyjmij
śrubokręt. Zdejmij obydwie podkładki i nóż.
Ilustracje znajdują się w części INSTALACJA
METALOWEGO NOŻA. Schowaj wszystkie
części i instrukcje do wykorzystania w
przyszłości. Nigdy nie używaj głowicy
podkaszarki z zainstalowanym metalowym
nożem.
