Pan
Denna kontroll fastställer signalens position då det gäller tilldelning till V/H
och grupp 1-4 bussar. Om kontrollen vrids moturs ökas signalmängden som
sänds till L och grupper med udda nummer; vrids den medurs ökas mäng-
den som sänds till H och grupper med jämna nummer. Om man exempelvis
har kanalens busstilldelningsknapp (10) i 1/2-läge och vrider knappen
moturs så ökas signalmängden som sänds till grupp 1, men om man vrider
den medurs så ökar mängden som sänds till grupp 2. C-positionen skickar
lika stor mängd till båda.
1/2, 3/4, H/V busstilldelningsknappar
Dessa post-faderknappar avgör var kanalsignalen ska skickas. Exempelvis,
för att skicka signaler till grupp 1 och 2, tryck in 1/2-knappen. PAN-kontrol-
len (9) avgör signalnivån som ska skickas till varje signalbuss.
Mute knapp/Mute-klipp LED
Denna knap stänger av ljudet på alla Aux-, grupp och V/H-sändningar från
motsvarande kanal. Denna knapp är utrustad med en röd LED som kommer
att tändas när kanalen är ljudlös. När Muteknappen är ute fungerar LED:n
som en klippindikator som kommer att tändas vid 2 dB under klippningen.
Att stänga av en kanals ljud förhindrar inte att PFL-signalen skickas till
PFL-/AFL-mixen när PFL-knappen (12) är intryckt.
PFL-knapp/Signal-PFL LED
Denna knapp kopplar ihop kanalernas pre-fadersignal med PFL-/AFL-mixen.
När PFL-knappen är intryckt kan kanalens signal övervakas via hörlurarna
och/eller på PFL-/AFL-displayen. En gul LED i huvudsektionen kommer att
blinka för att indikera att signalen på huvud LED-displayen och hörlursut-
gången är PFL. Att välja PFL låter operatören övervaka en kanal även med
kanalen ljudlös och är speciellt användbar för inlägg på CD/kassett. När
PFL-knappen är ute kommer den gula kanal-LED:n att fungera som signalfö-
rekomstindikator (-20 dBu).
Kanal-fader
Denna kontroll varierar signalnivån från -∞ till +10 dB och skickar signalen
från kanalen till V/H och gruppbussarna och till effektsändningarna. Den
optimala inställningen är ø (enhetsförstärkning).

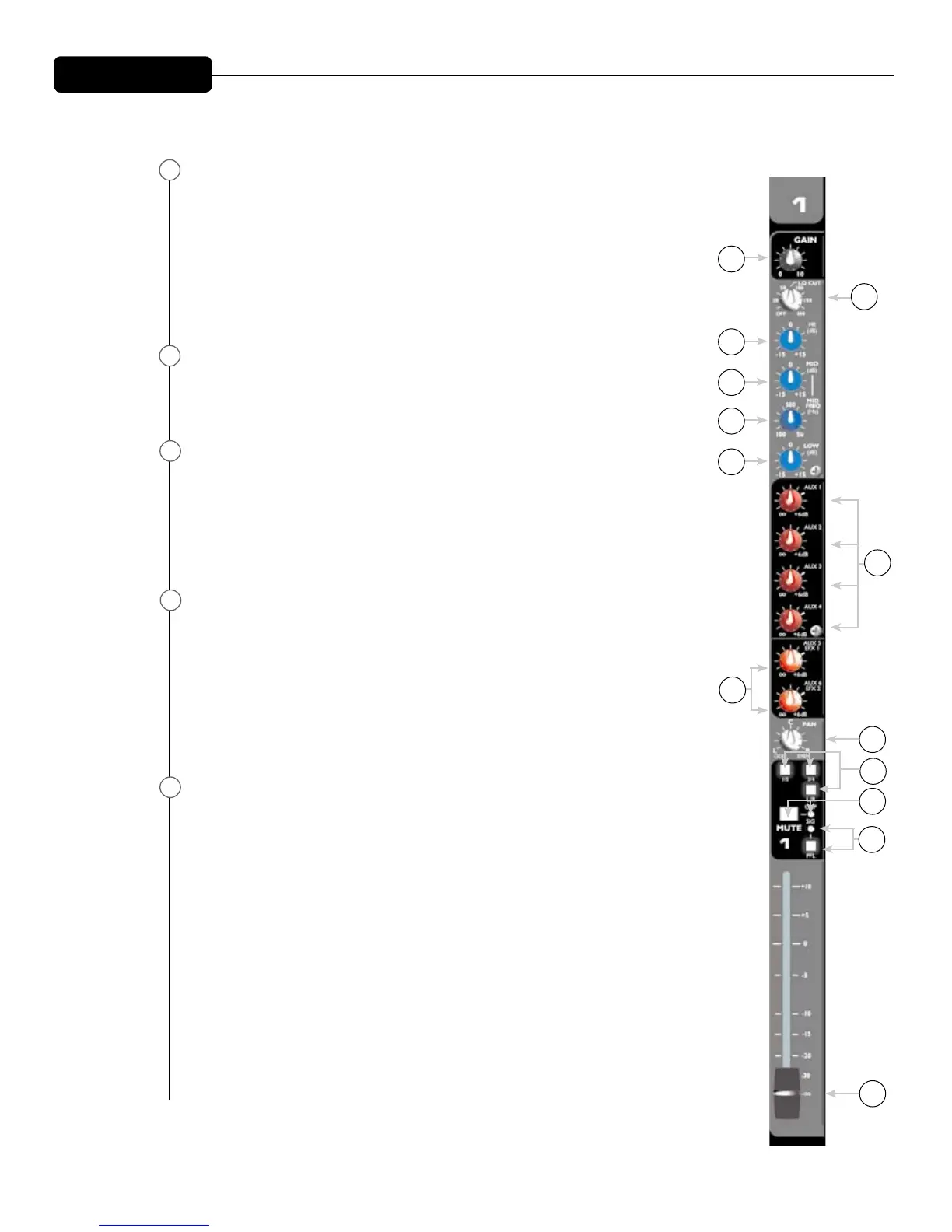

Frontpanel
9
10
11
13
12
2
3
4
6
5
1
8
7
9
10
11
12
13
