Mic Gain
Denne kontrollen etablerer det nominelle driftsnivået for kanalens
mikrofoninngang (XLR). Mikrofongain kan justeres over et bredt område
(0 dB - 60 dB) for å kompensere for myke stemmer eller svært kraftige
trommer. For å maksimere signal-til-støy-forholdet må gain settes til
korrekt nivå, med kanalfader (13) satt til ø. Mikrofongain kan angis ved å
trykke PFL-bryter (12) og justere for ø dB på utgangsmåleren. Hvis klipp-
LED tennes og forblir tent må gain reduseres.
Stereo Gain
Denne kontrollen etablerer det nominelle driftsnivået for kanalens
stereo linjeinngang (1/4-tommers jack). Stereogain kan justeres over
et tilstrekkelig område (-∞ til +20 dB) for å gi rom til nesten ethvert
inngangsnivå. Den virker i kombinasjon med V/H-CH-bryter (16) for å
føre stereosignalet direkte til V/H-busser eller gjennom kanalstripen.
V/H-CH-bryter
Denne bryteren etablerer føringen av stereolinjeinngangssignalet (1/4-
tommers jack). Når bryteren er ute føres stereo linjeinngangssignalet di-
rekte til V/H-busser og passerer utenom kanalstripen. I denne modusen
føres mikrofoninngangssignalet (XLR) gjennom kanalen. Når bryteren er
inne føres stereo linjeinngangssignal gjennom kanalen og mikrofoninngangssignalet er frakoblet. Signal-
nivået kontrolleres via stereo gainkontroll (15).
Inngangsvalg stereo-USB-bryter
Denne bryteren velger det inngangssignalet som vil mate stereo linjeinngangen til den andre stereo-
kanalen. Når bryteren er ute sendes signalet fra stereo linjeinngangene til stereo gainkontrollen (15).
Når bryteren er inne sendes signalet fra apparatet koblet til en av de to USB-portene (60-61) til stereo
gainkontroll (15).
Mid EQ
I stereo inngangskanalene er denne aktive tonekontrollen et båndpass (topp/riss) type som varierer
midtfrekvensresponsen med ±15 dB med en senterfrekvens på 850 Hz.
Auxiliary Masters 1-4
Denne kontrollen angir utgangsnivået til AUX 1-4 miksen og er justerbart fra -∞ til +6 dB.
Auxiliary Masters 5-6
Denne kontrollen angir utgangsnivået til AUX 5-6 miksen og er justerbar fra -∞ til +6 dB. Disse signa-
lene sendes også til henholdsvis EFX1 og EFX2 interne effekterprosessorer.
AFL-bryter/AFL-klipp LED
Denne bryteren retter etter-fader (AFL)-signalet til hodetelefonutgangen (37) og aktiverer PFL/ AFL
LED-displayet. En tilstøtende rødt LED-lys tennes for å vise dette valget. Hvis AFL ikke er valgt virker
LED-lyset som en klipp-indikator. Å velge AFL tillater både overvåkning av AUX-mastere med full PFL/AFL
nivådisplay og at operatøren hører utgangslyden.

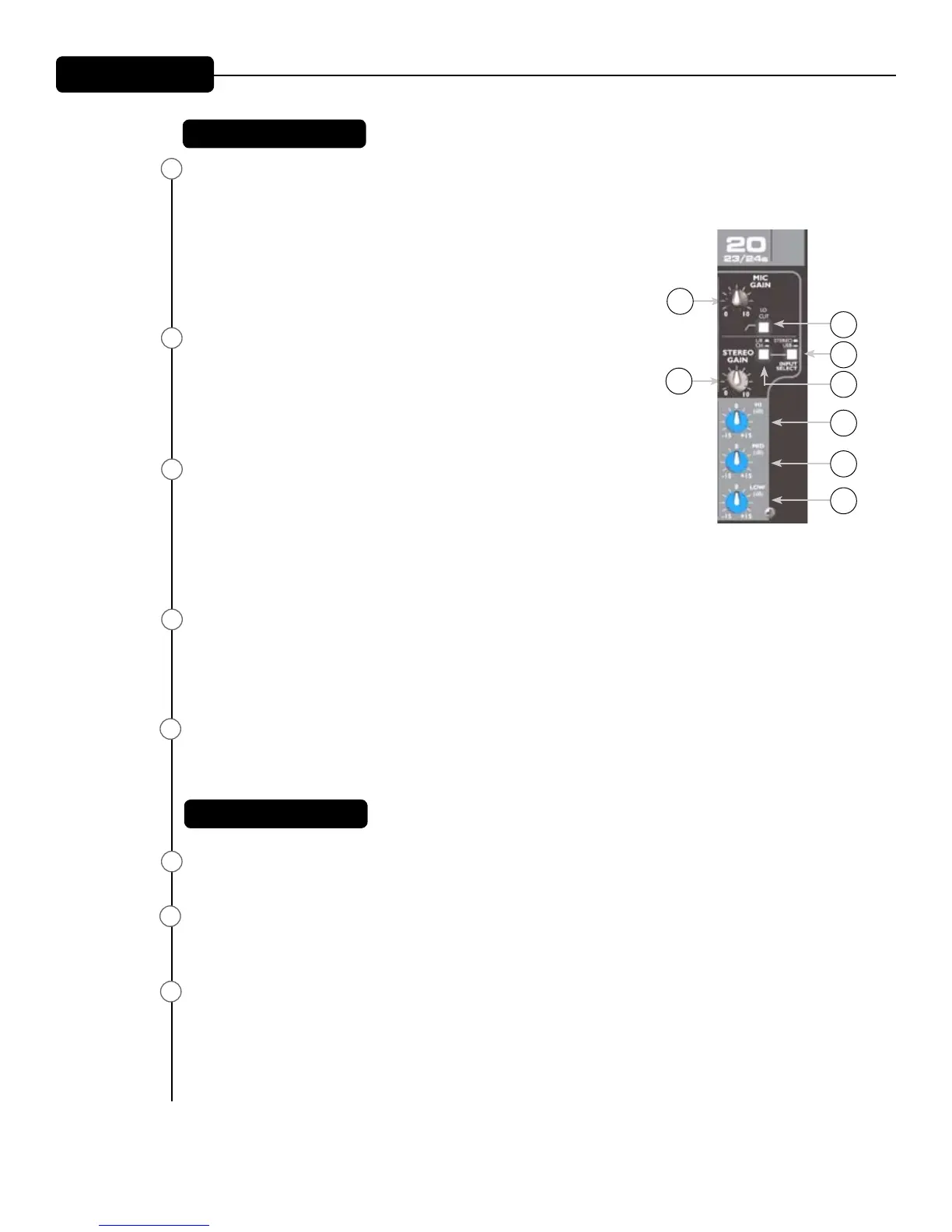

Frontpanel
14
19
16
17
18
21
20
15
STEREO INNGANGSKANALER
MASTERSEKSJON
KUN stereo inngangska-
naler
14
15
3
18
6
16
17
2
