Pan
这一控制确定指定的左/右通道及1-4号群组总线的信号位置。逆时针旋转
控制钮增加发送至左通道及奇数组的信号量；而顺时针旋转则会增加发
送至右通道和偶数组的信号量。例如，通道总线分配开关(10)位于1/2位
置时，逆时针旋转控制钮会增加发送至1号群组的信号量，顺时针旋转则
增加对2号群组的发送量。而C位发送给各群组的量相等。
1/2, 3/4, 左/右总线分配开关
这些衰减器后开关决定了向何处发送通道信号。例如，要给1号群组和2
号群组发送信号就按下1/2按钮。PAN控制钮(9)决定了发送至各信号总线
的信号电平。
Mute 开关/静音-削波LED指示灯
这个开关静音所有来自相应通道的辅助、群组及左/右通道发送。这个
开关配备了一个红色的LED指示灯，在通道静音时亮起。当静音钮
按起
时，LED就成为削波指示灯，在低于削波2分贝时亮起。通道的静音并不
妨碍在PFL开关(12)
按下
时将PFL信号发送至PFL/AFL混音。
PFL 开关/信号-PFL LED
这个开关将通道的衰减器前信号连接到PFL/AFL混音上。当PFL钮
按下
时，通道的信号可以通过耳机和/或在PFL/AFL显示屏上进行监视。一个
位于主控制段的黄色LED会闪烁，表明主LED显示屏上和耳机输出上的信
号为PFL。选择PFL使操作者即使在通道静音时也能监听通道，在刻录CD/
磁带时尤其实用。当PFL钮
按起
时，黄色的通道LED灯成为信号出现指示
器(-20 dBu)。
通道衰减钮
这个控制在-∞至+10分贝的范围内调节信号电平，并将通道信号发送至
左/右通道和群组总线以及效果发送。最佳设置则位于ø（整体增益）的
位置。

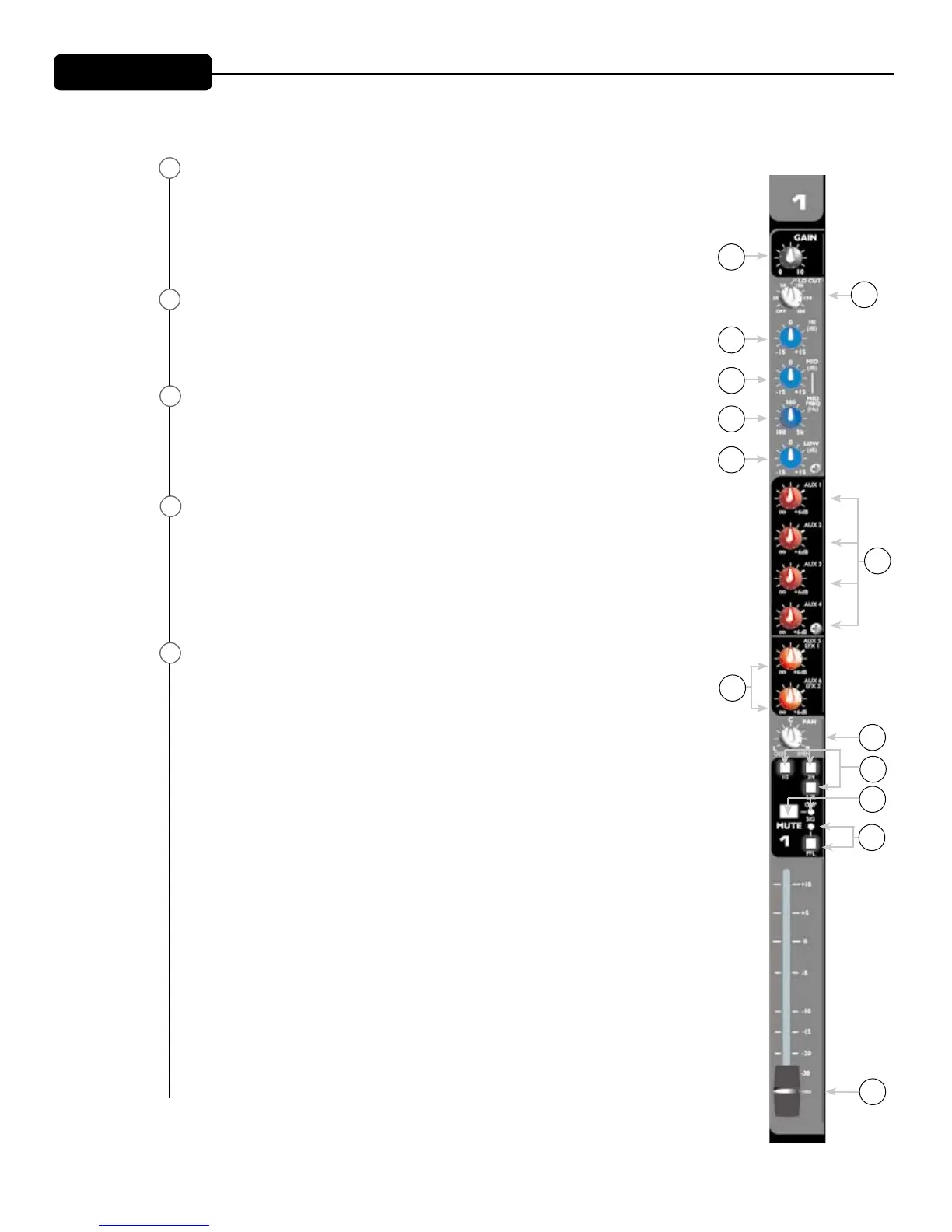

前面板
9
10
11
13
12
2
3
4
6
5
1
8
7
9
10
11
12
13
