Mic Gain
这个控制钮为通道的话筒输入(XLR)建立额定工作电平。话筒增益可
作大范围调节（0 – 60分贝），用以补偿弱音或极洪亮的鼓音。为使
信噪比最大化，应将增益设置于适当的电平，并将Channel Fader (13)
设置到ø。话筒增益可以通过按PFL按钮(12)，在输出表上将其调节至
ø分贝。如果削波LED指示灯恒定亮起，则要降低增益。
Stereo Gain
这个控制钮为通道的立体声线路输入（1/4"插孔）建立额定工作电
平。Stereo Gain可以在一个充足的范围内(-∞至+20分贝)进行调整，
能适应几乎任何输入电平。结合左/右通道开关(16)，将立体声信号
直接路由至左/右总线或经过通道放大器组。
左/右通道开关
这个开关设定立体声线路输入(1/4"插孔)信号的路由路径。开关
按起
时，立体声线路输入信号绕过通道放大器组，被直接路由至左/右总
线，在此模式下，话筒输入(XLR)信号仍路由通过通道。当开关
按下
时，立体声线路输入信号会路由通过通道，并且断开话筒输入信号。
信号电平通过立体声增益控制(15)来控制。
立体声-USB输入选择开关
这个开关选择输送至二级立体声通道输入的输入信号。开关
按起
时，立体声线路输入的信号会路由
至Stereo Gain控制(15)。而当开关
按下
时，则将连接在任一USB端口(60-61)的设备信号路由至Stereo
Gain控制(15)。
Mid EQ
在立体声输入通道中，这个主动音调控制为带通型(峰/谷型)，中频响应在850 Hz中央频率左右变化
±15分贝。
Auxiliary Masters 1-4
这一控制设置AUX 1-4混音的输出电平，可在-∞至+6分贝范围内调节。
Auxiliary Masters 5-6
这一控制设置AUX 5-6混音的输出电平，可在-∞至+6分贝范围内调节。这些信号还被分别输送至EFX1
和EFX2内置效果处理器。
AFL开关/AFL-削波LED指示灯
这个开关将衰减器后(AFL)信号导引至耳机输出(37)，并启动P
FL/AFL的LED显示。相邻的红色LED灯亮
起，表明这一选择。如果不选择AFL，LED即是一个削波指示器。选择AFL后则可以通过完整的PFL/
AFL电平显示监控辅助主控，并且操作员能够监听输出。
前面板
14
19
16
17
18
21
20
15

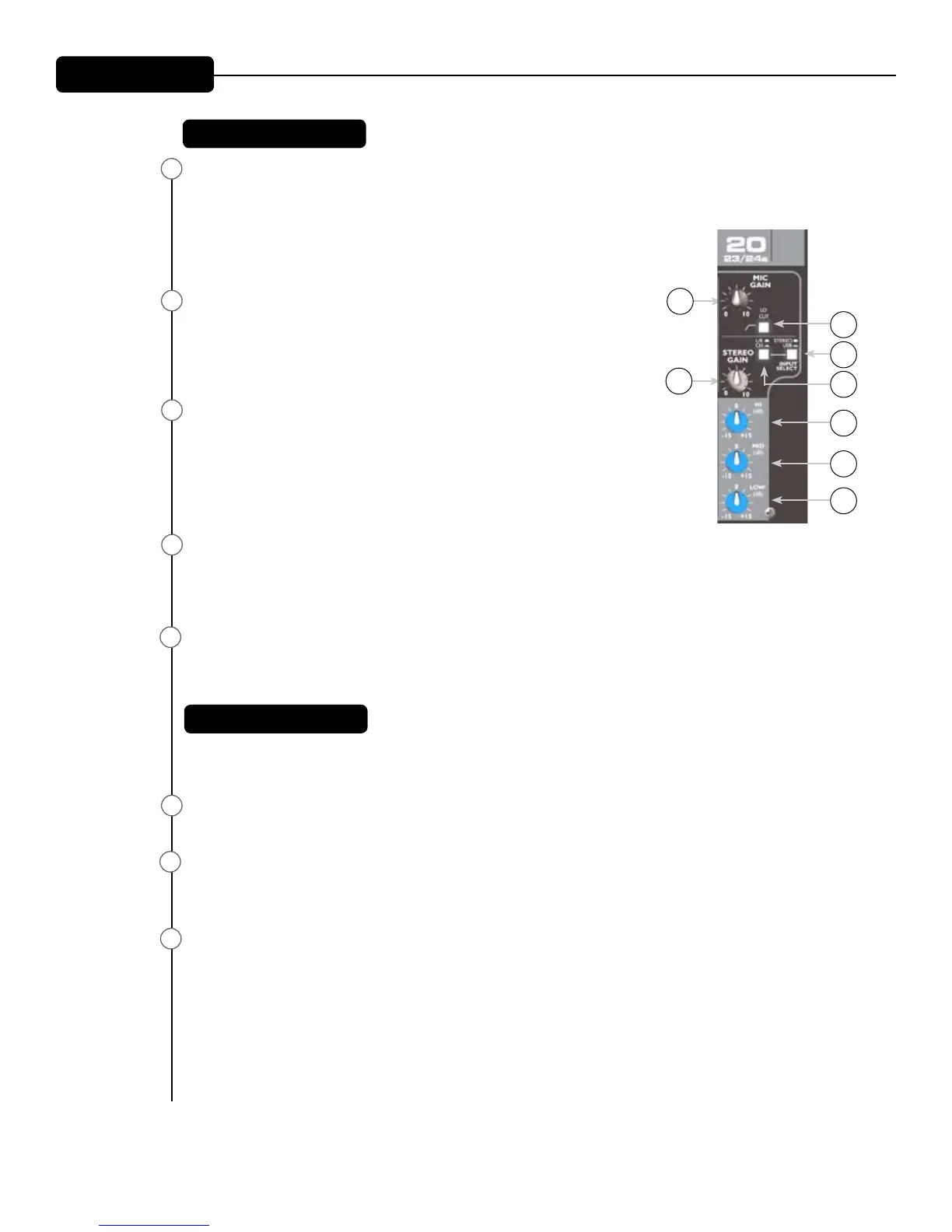

立体声输入通道
主音控区
仅适用于
立体声输入通道
14
15
3
18
6
16
17
2
