Mic Gain
Questo controllo determina il livello nominale operativo per l’ingres-
so microfonico (XLR) del canale. Il guadagno microfonico può essere
regolato all’interno di un ampio intervallo (0dB - 60dB) per compensare
le differenze tra segnali come voci deboli o suoni di batteria molto forti.
Per massimizzare il rapporto segnale/rumore, il guadagno deve essere
regolato al livello appropriato, con il volume (13) del canale a ø dB. Il
guadagno microfonico può essere regolato premendo l’interruttore PFL
(12) e portando a ø dB il livello sull’indicatore del segnale di uscita. Se il
LED clip si accende e rimane acceso, ridurre il guadagno.
Stereo Gain (guadagno stereo)
Questo controllo determina il livello nominale operativo per gli in-
gressi stereo di linea del canale (jack da 1/4”). Il guadagno stereo può
essere regolato entro un intervallo sufficientemente ampio (da -∞ a
+20dB) da includere praticamente qualunque livello di ingresso. Ope-
ra assieme all’interruttore L/R-CH (16) per indirizzare il segnale stereo
direttamente ai bus L/R o attraverso il percorso del canale.
Interruttore L/R-CH
Questo interruttore stabilisce l’indirizzamento del segnale dell’ingres-
so stereo di linea (jack da 1/4”). Quando l’interruttore è disinserito, il
segnale dell’ingresso di linea stereo è indirizzato direttamente ai bus
L/R evitando il percorso del canale. In questa modalità, il segnale dell’ingresso microfonico (XLR) viene
abilitato e fatto passare attraverso il canale. Quando l’interruttore è inserito, il segnale di linea dell’ingres-
so stereo viene fatto passare attraverso il canale e l’ingresso microfonico è disattivato. Il livello del segnale
è regolato attraverso il controllo Stereo Gain (15).
Interruttore di selezione dell’ingresso Stereo – USB
Questo interruttore permette di selezionare il segnale di ingresso che andrà ad alimentare l’ingresso di
linea stereo del secondo canale stereo. Quanto l’interruttore è disinserito, il segnale proveniente dagli
ingressi stereo di linea viene indirizzato al controllo Stereo Gain (15). Quando l’interruttore è inserito, il
segnale proveniente da un’apparecchiatura collegata ad una delle porte USB (60-61) viene indirizzato al
controllo Stereo Gain (15).
Mid EQ
Nei canali di ingresso stereo questo controllo di tono attivo è di tipo passa-banda (peak/notch) che
varia la risposta sulle medie frequenze di ±15dB con una frequenza centrale di 850Hz.
Auxiliary Masters 1-4
Questo controllo regola il livello di uscita del mix AUX 1-4 ed è regolabile da -∞ a +6 dB.
Auxiliary Masters 5-6
Questo controllo regola il livello di uscita del mix AUX 5-6 ed è regolabile da -∞ a +6 dB. Questi segnali
sono inviati rispettivamente anche ai processori interni di effetti EFX1 e EFX2.
Interruttore AFL /LED AFL-Clip
Questo interruttore indirizza il segnale, prelevato dopo il controllo di volume (post-fader – AFL), all’usci-
ta cuffie (37) e attiva l’indicatore LED PFL/AFL. Un LED rosso adiacente si illumina per indicare l’avve-
nuta selezione. Se AFL non è selezionato, il LED funziona come indicatore di clip. Selezionando AFL si
consente il monitoraggio dei master AUX attraverso il display di livello PFL/AFL completo e si consente
all’operatore di ascoltare l’uscita.
Pannello anteriore
14
19
16
17
18
21
20
15

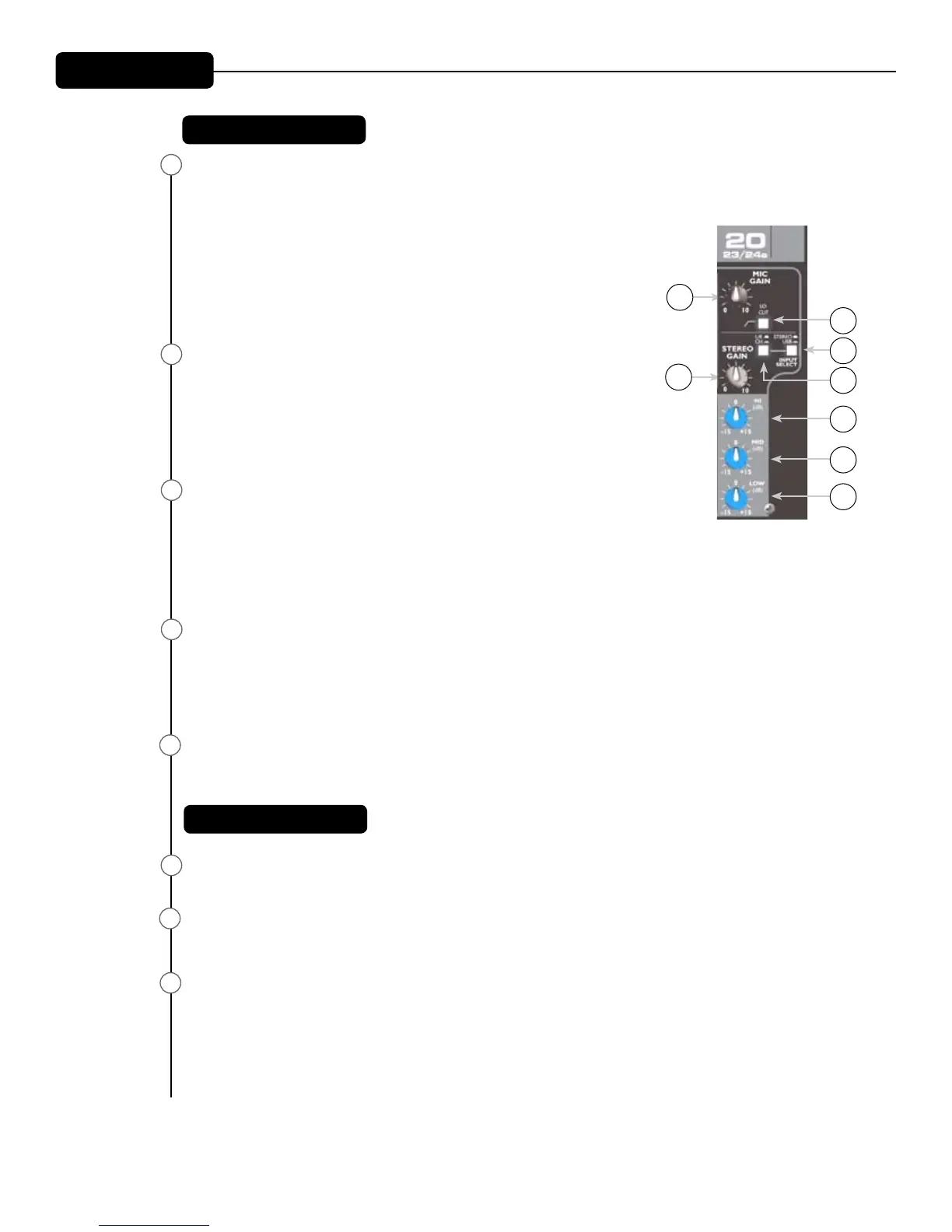

CANALI DI INGRESSO STEREO
SEZIONE MASTER
Canali di ingresso stereo
SOLO
14
15
3
18
6
16
17
2
