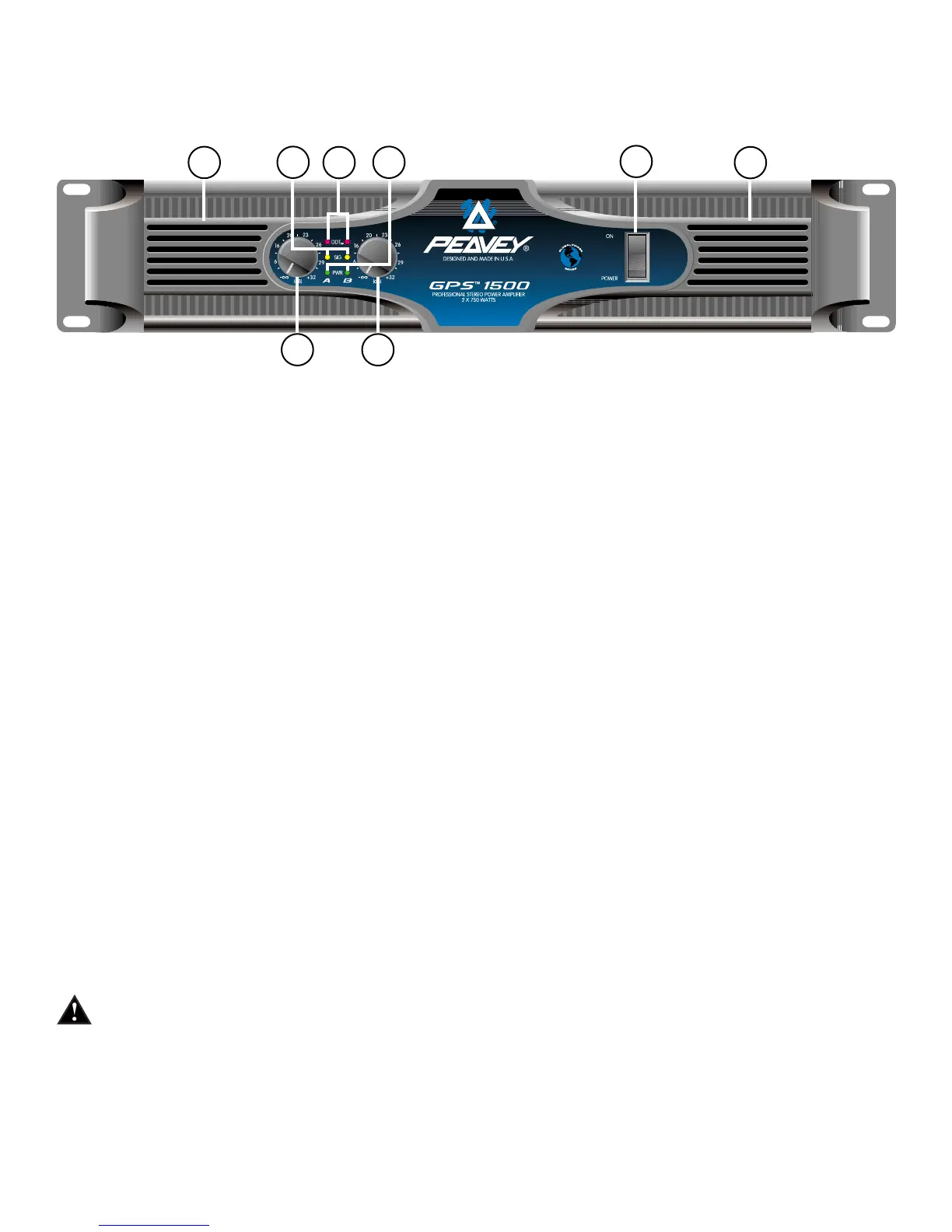

CONTROLES/INDICADORES DEL PANEL FRONTAL
La siguiente sección describe los controles e indicadores que encontramos en la parte frontal de tu
amplificador GPS. EL interruptor de poder y LED han sido explicados en una sección anterior, Poder de CA.
12. LEDS DE DDT
Los LEDs del DDT se iluminarán cuando esté ocurriendo compresión en ese canal. SI tienes un GPS
900 ó 1500, y tienes la compresión apagada, los LEDs indicarán que el canal está saturando.
13. LEDS DE SEÑAL
Cada canal tiene LEDs de señal, que vienen cuando la salida del canal del amplificador excede 1
voltio.
14. GANANCIA DE ENTRADA
Cada canal cuenta con control de ganancia de entrada usado para ajustar la ganancia de la señal de
entrada. La máxima ganancia de entrada (sensibilidad mínima) se alcanza con la perilla completamente
hacia la dirección de las manecillas del reloj (30 dB ó 40X). De esta forma se le da a la
consola/mezcladora el mejor umbral. Una posición menos de completamente hacia las manecillas del
reloj resultará en menos ruido del sistema a cambio de umbral.
15. REJILLA DE VENTILADOR
Dos ventiladores de Corriente Directa aplican aire fresco al amplificador.
GPS 900 y 1500
Los ventiladores operan silenciosamente, a baja velocidad, cuando la unidad está encendida. La
velocidad de los ventiladores es incrementada conforme la temperatura de operación aumenta. (Ver
Notas de Operación).
GPS 2600, 3400 y 3500
Los ventiladores no operan al encender la unidad. La operación y velocidad de los ventiladores es
dependiente de, y varía con, la temperatura de operación. (Ver Notas de Operación).
NO BLOQUEES EL PUERTO DE AIRE. Durante su operación, tu amplificador GPS, requerirá aire
fresco para que los túneles de ventilación funcionen correctamente. El bloquear dichos túneles en la
parte trasera puede resultar en que la unidad se apague repentinamente.
NOTAS DE OPERACIÓN
REQUISITOS DE CORRIENTE
Los requisitos de poder y potencia de los amplificadores de la serie GPS han sido nominados "típicos" para
condiciones de amplificación de audio. La máxima capacidad de corriente con que el amplificador puede
26
12
15
2
14
14
15
13 3
