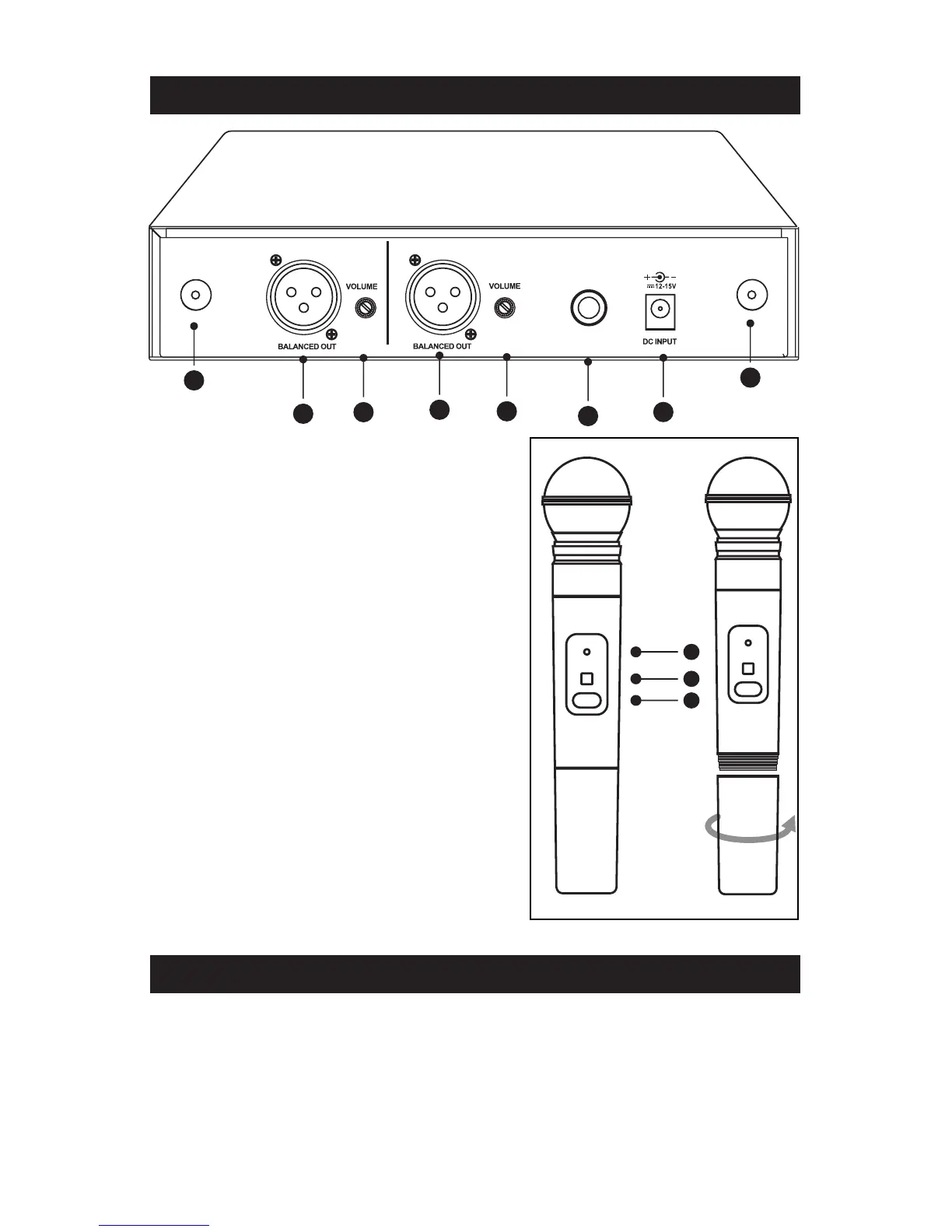

PANNEAU ARRIÈRE
(9) Connecteur d’antenne
(10) Prise d’équilibrage de sortie: Le
raccord XLR assure un signal de sortie
audio équilibré entre cette prise et
l’amplificateur.
(11) Bouton d’ajustement du volume :
Ajuste le niveau du volume de la
SORTIE.
(12) Prise de sortie déséquilibrée:
MIX SORTIE, avec la prise de
téléphone, apporte le signal de sortie
audio de cette prise vers la guitare.
(13) Prise d’entrée CC : Prise d’entrée
pour l’alimentation 12-15 Volt CC.
Veuillez remarquer que la polarité de
la broche centrale de la prise est
positive (+).
(14) Indicateur Alimentation / IR
(15) Port SYNC : Reçoit le faisceau infrarouge pour synchroniser les
fréquences
(16) Interrupteur marche-arrêt/sourdine : Maintenir enfoncé pour
allumer ou éteindre l’appareil. Appuyer et relâcher pour activer ou
désactiver la fonction de sourdine.
ANT A ANT
CH 2 CH 1
AUDIO OUT
9
10
11
12
13
9
11
10
Double récepteur PV
®
16 canaux PLL Fonctions du récepteur sans fil
Double récepteur PV
®
16 Canaux PLL Émetteur portable
14
15
16
