La placa de pared (AA) se puede instalar en dos montantes que tengan una separación de 16". Utilice un
localizador de montantes para localizar los bordes de los montantes. Se recomienda utilizar un localizador de
montantes de “borde a borde”. Tomando los bordes como punto de referencia, trace una línea vertical por el centro
de cada montante. Coloque la placa de pared contra la pared para utilizarla como plantilla. Las ranuras de montaje
superiores deben estar ubicadas a 6.2" (157.5 mm) encima del punto donde quiere que quede el centro de la
pantalla, como se muestra en la figura 1.1. Nivele la placa y marque el centro de los cuatro agujeros de montaje.
Asegúrese de que los agujeros de montaje estén sobre las líneas que trazó por el centro de los montantes. Taladre
cuatro agujeros de 5/32" (4 mm) de diámetro y 2-1/2" (65 mm) de profundidad. Asegúrese de que la placa esté
nivelada, fíjela utilizando cuatro tornillos para madera de 14 x 2.5" (DD), como se muestra en la figura 1.2.
NOTA: La placa de pared se puede instalar a una distancia de hasta 4" (102 mm) del centro, como se muestra en
la ilustración 1.1.
Proceda al paso 2 en la página 16.
1

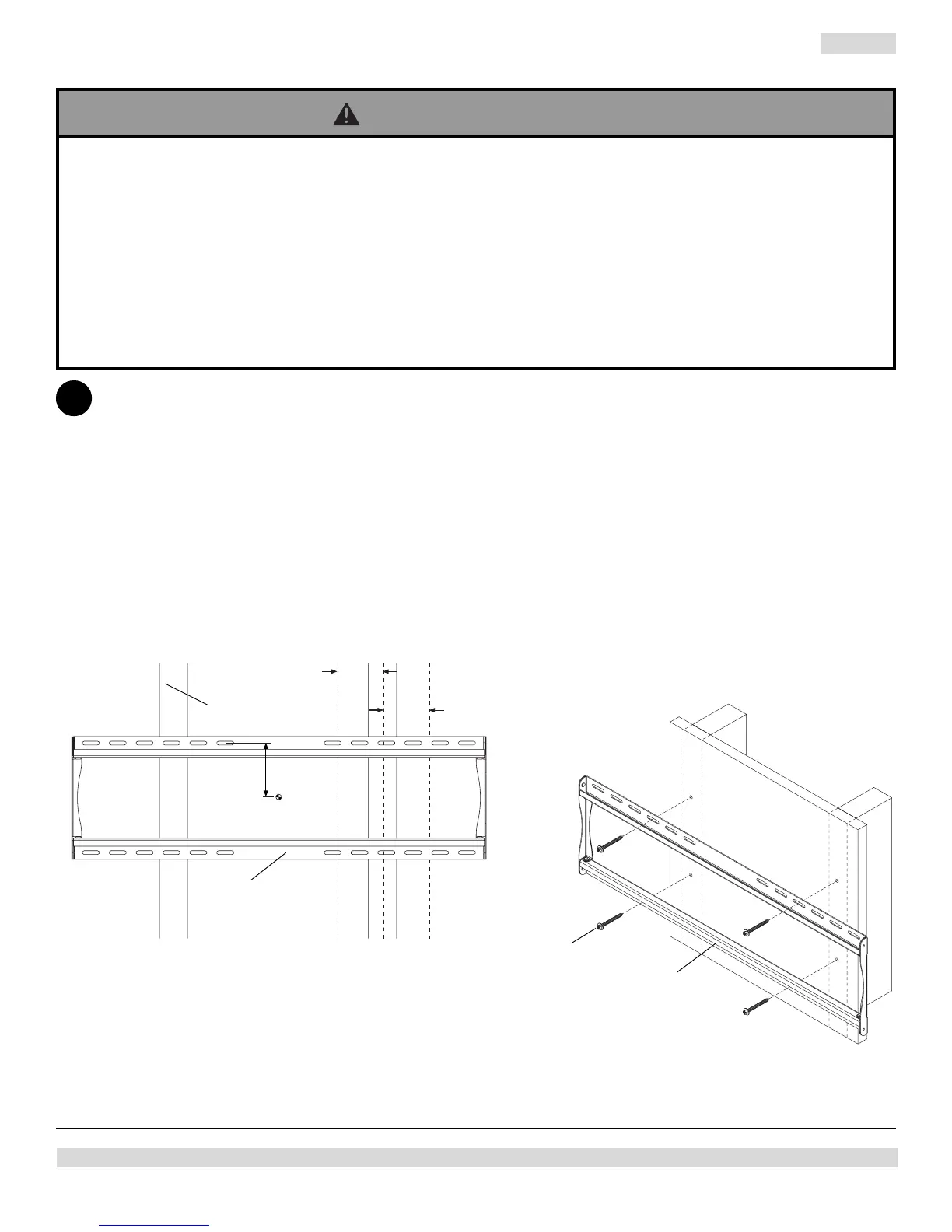

fig. 1.1
CP =
AA
DD
AA
fig. 1.2
CP
6.2"
(157.5 mm)
4"
(102 mm)
4"
(102 mm)
Instalación en una pared con montantes de madera dobles
• El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del
equipo y todos los fijadores y componentes.
• Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en
exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.
• Nunca apriete a más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje estén anclados en el centro del montante. Se recomienda utilizar un
localizador de montantes de “borde a borde”.
• Los accesorios para la instalación que se proveen son para fijar el soporte a montantes de madera a través de tabique
de yeso-cartón o yeso de espesor estándar. Los instaladores son responsables de suministrar los accesorios
necesarios para otros tipos de instalaciones.
ADVERTENCIA
MONTANTE
CENTRO DE
LA PANTALLA
