ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08
Adresse de notre site internet : www.peerlessmounts.com
Service clientèle : 1-800-729-0307 ou 708-865-8870
Français
DD
EE
AA BB
FF
M4 x 12 mm (6)
(504-9013)
M5 x 12 mm (4)
(520-1027)
M8 x 16 mm (6)
(520-9257)
I.D. .34" (8.6 mm) (4)
(540-1059)
I.D. .22" (5.6 mm) (4)
(540-1057)
M6 x 30 mm (4)
(510-9109)
M6 x 12 mm (4)
(520-1128)
M6 x 25 mm (4)
(520-1208)
M6 x 20 mm (4)
(520-9402)
multi-washer (6)
(580-1036)
M4 x 25 mm (4)
(504-1015)
M5 x 25 mm (4)
(520-9543)
M8 x 40 mm (4)
(520-1136)
M8 x 25 mm (4)
(520-1031)
CC

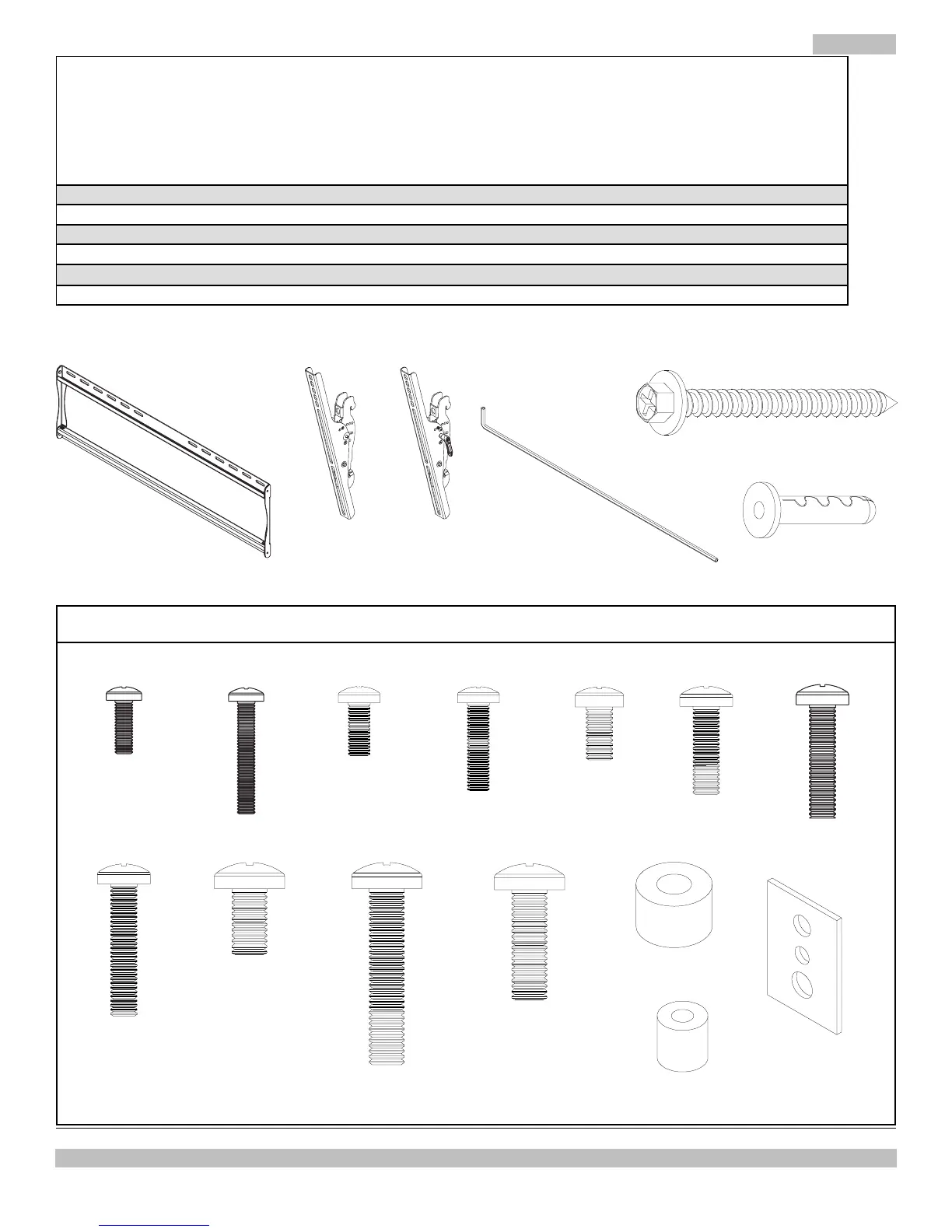

Fixations du support adaptateur sans sécurité
Il est possible que les pièces semblent légèrement différentes de l’illustration.
Les fixations « sorted-for-you™ » ci-incluses ont été fabriquées spécialement pour votre produit et le paquet peut ne pas
contenir tous les composants mentionnés ci-dessous.
Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.
Sécurité Sans sécurité
Qté
Référence des
pièces noires
Référence des
pièces argent
Référence des
pièces noires
Référence des
pièces argent
AA
plaque murale 1
201-1504 201-4504 201-1504 201-4504
BB
support adaptateur droit 1
201-1470 201-4470 201-1469 201-4469
CC
support adaptateur gauche 1
201-1472 201-4472 201-1471 201-4471
DD
4
5S1-015-C03 5S1-015-C03 5S1-015-C03 5S1-015-C03
EE
4
590-0097 590-0097 590-0097 590-0097
FF
1
560-1146 560-1146 N/A N/A
Liste des pièces
clé hexagonale de 4 mm
Description
vis à bois no 14 x 2,5
ancrage Alligator
®
4
