23 of 27
ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08
Adresse de notre site internet : www.peerlessmounts.com
Service clientèle : 1-800-729-0307 ou 708-865-8870
Français

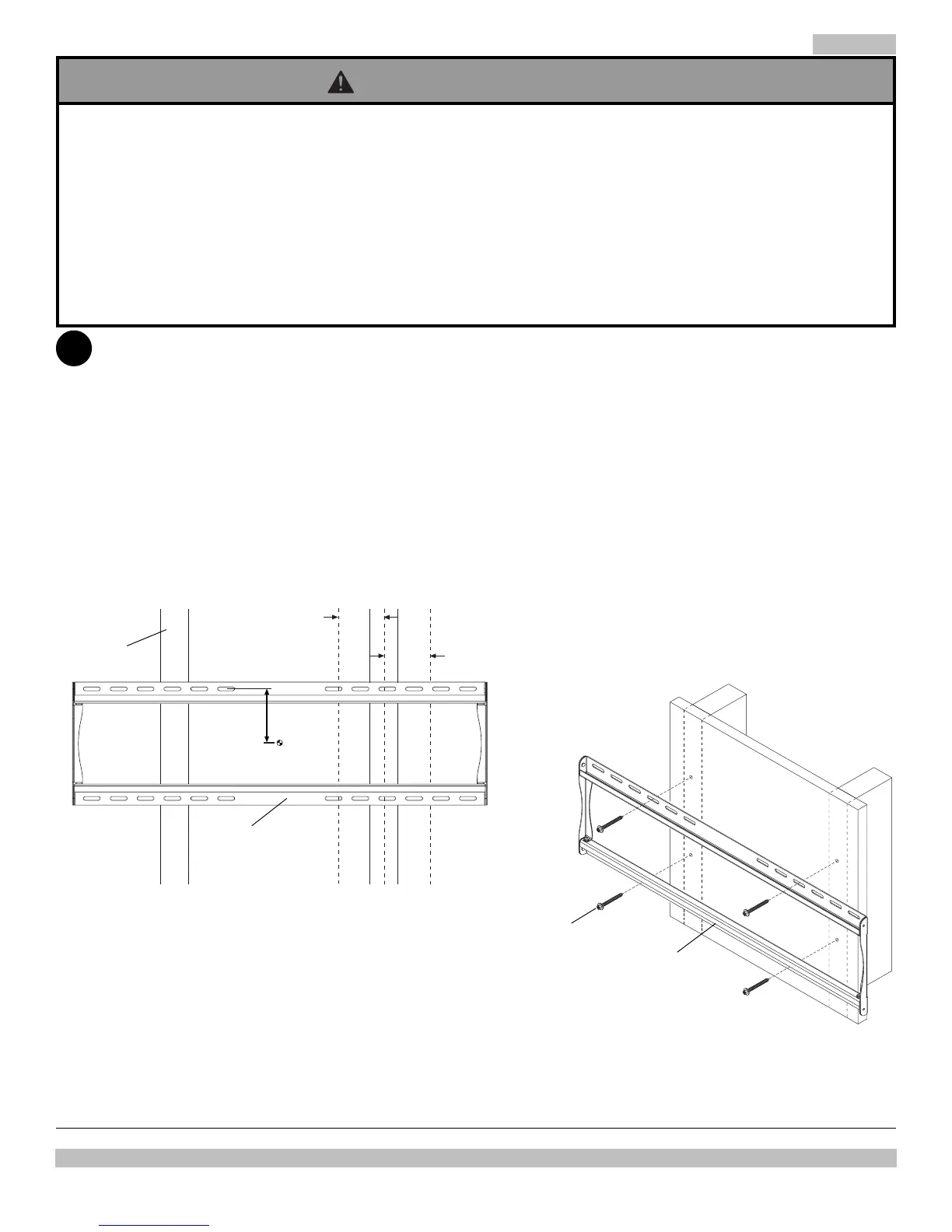

La plaque murale (AA) peut être installée sur deux montants espacés de 16 po. Repérez le bord des montants à
l’aide d’un localisateur de montants. L’utilisation d’un localisateur de montants « bord à bord » est fortement
recommandée. Après avoir repéré les bords, tracez une ligne verticale le long du centre de chaque montant. Posez
la plaque murale sur le mur et utilisez-la comme gabarit. Les fentes de montage supérieures doivent être situées à
6,2 po (157.5 mm) au-dessus de l’endroit souhaité pour le centre de l’écran comme illustré à la figure 1.1. Mettez la
plaque à niveau et marquez le centre des quatre trous de fixation. Veillez à ce que les trous de fixation soient sur la
ligne médiane du montant. Percez quatre trous de 5/32 po (4 mm) de dia. et de 2-1/2 po (65 mm) de profondeur.
Veillez à ce que la plaque murale soit de niveau et fixez-la à l’aide de quatre vis à bois n° 14 x 2,5 po (DD) comme
illustré à la figure 1.2.
REMARQUE : La plaque murale peut être décentrée de jusqu’à 4 po (102 mm) comme illustré à la figure 1.1.
Passez à l’étape 2 à la page 25.
Installation sur un mur à doubles montants en bois
1
fig. 1.1
AA
DD
AA
fig. 1.2
CS
6.2"
(157.5 mm)
4"
(102 mm)
4"
(102 mm)
CE = centre de l’écran
MONTANT
• L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de
l’équipement, de toute sa visserie et de tous ses composants.
• Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif
peut endommager les vis et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 9 Nm (80 po-lb).
• Assurez-vous que les vis de montage sont ancrées au centre des montants. L’usage d’un localisateur de montants
« bord à bord » est fortement conseillé.
• La visserie est fournie pour fixer la monture à travers une cloison sèche ou du plâtre d’épaisseur standard et dans
des montants en bois. Il appartient aux installateurs de fournir la visserie nécessaire pour d’autres types de
situations.
AVERTISSEMENT
