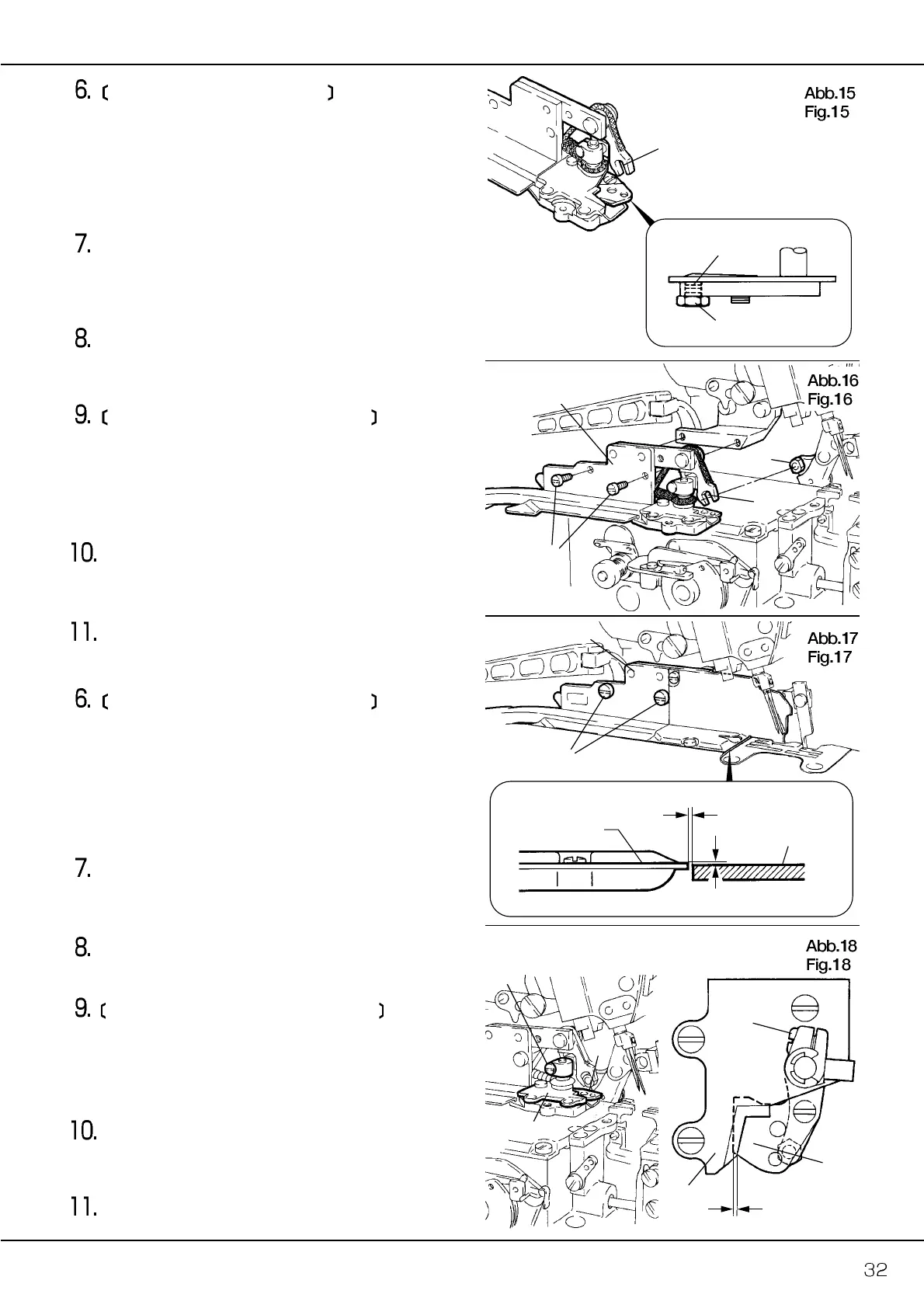

Einstellen des Messerdrucks (Abb.15)
Zum Einstellen des Messerdrucks Mutter 1 lösen und
anschließend Schraube 2 je nach Bedarf verdrehen.
●Für mehr Druck: Schraube 2 im Uhrzeigersinn drehen.
●Für weniger Druck: Schraube 2 gegen den Uhrzeigersinn
drehen.
Nach der Einstellung Hebel
3
von Hand bewegen und so
überprüfen, ob der Faden sauber von den Messern
geschnitten wird. Anschließend Mutter
1
wieder festdrehen.
Markierung
3
des Kettentrennerhebels
5
an Block
4
positionieren. Den Kettentrenner
5
provisorisch mit Schraube
6
befestigen. (Abb.16)
Montieren Sie die Stofführung (bitte sehen Sie Fig.12 auf der
vorherigen Seite).
Schraube
6
lösen und den Kettentrenner
5
unter
Bezugnahme auf die Maßangaben in der Abbildung
positionieren. Nach dieser Einstellung Schraube
6
anziehen.
(Abb.17)
Einstellung der Messerüberlappung (Abb.18)
Entfernen Sie die Stofführung.
Das Handrad von Hand drehen, bis die Nadel in ihrem
unteren Totpunkt steht. Schraube
7
lösen und die Position
des beweglichen Messers
9
so einstellen, daß sich die
beiden Messer
8
und
9
um 0.3 mm überlappen.
Im Anschluß an diese Einstellung das bewegliche Messer
9
mit Schraube
7
sichern.
Stofführung und Hilfsplatte befestigen (siehe Abb. 12
vorhergehende Seite). Augenschutz, Arbeitsplatte und
Presserfuß wieder an der ursprünglichen Position anbringen
(siehe Abb. 10 vorhergehende Seite).
Am Handrad drehen und überprüfen, ob der Faden sauber
geschnitten wird.
Réglage de la pression du couteau (Fig.15)
Pour régler la pression du couteau, desserrer l'écrou 1 puis
tourner la vis 2 en fonction des besoins.
●Pour augmenter la pression : tourner la vis 2 dans le sens
des aiguilles d'une montre.
●Pour diminuer la pression : tourner la vis 2 dans le sens
inverse des aiguilles d'une montre.
Après le réglage, actionner le levier
3
à la main et contrôler si
le fil est bien coupé par les couteaux.
Ensuite, resserrer l'ecrou 1.
Positionner l'encoche
3
du levier du coupe-chaînette
5
sur le
bloc
4
. Fixer provisoirement le coupe-chaînette
5
à l'aide de la
vis
6
. (Fig.16)
Fixe le guide chainette (voir fig. 12 sur la page précédente).
Desserrer la vis
6
et positionner le coupe-chaînette
5
en
respectant les cotes indiquées sur la figure. Après ce réglage,
serrer la vis
6
. (Fig.17)
Réglage du chevauchement des couteaux
(Fig.18)
Retirer le guide chainette.
Tourner le volant à la main pour amener l'aiguille à son point
mort bas. Desserrer la vis
7
et régler la position du couteau
mobile
9
de telle sorte que les deux couteaux
8
et
9
se
chevauchent de 0.3 mm.
Après ce réglage, fixer le couteau mobile
9
à l'aide de la vis
7
.
Fixer le guide-ouvrage et la plaque auxiliaire (voir la fig. 12 de
la page précédente). Replacer la protection des yeux, le plan
de travail et le pied presseur dans leur position d'origine (fig.
11).
Tourner le volant et vérifier que le fil est correctement coupé.
