Pegasus MX Series - Anschließen der Druckluftleitungen; Branchement des Conduites Dair Comprimé

1
2
3
4
5
6
7
8
6
Einstecken
Insérer
Herausziehen
Retirer
Anschließen der Druckluftleitungen
VORSICHT
VORSICHT
Stets zuerst die Maschine abschalten, dann ausstecken und
anschließend die Druckluftleitungen von qualifizierten Mechanikern
montieren lassen.
Stets zuerst alle Druckluftleitungen vollständig befestigen
und erst dann an den Kompressor anschließen (Druckluftquelle).
Der unsachgemäße Anschluß von Druckluftleitungen führt zu
Fehlfunktionen. Zur Vermeidung von Unfällen und Schäden an der
Maschine sollte daher eine sorgfältige Überprüfung des richtigen
Anschlusses sämtlicher Druckluftleitungen durchgeführt werden.
Vor dem Einstellen der Wartungseinheit zuerst die Maschine
abschalten und alle Druckluftleitungen anschließen, dann die
Druckluftversorgung vom Kompressor einschalten.
Die Wartungseinheit regelmäßig leeren, bevor das
Kondensat die Prellplatte erreicht! Sonst fließt das Kondensat in
das Magnetventil oder in den Luftzylinder!
Vorsicht! Das Kondensat spritzt nach unten heraus.
Venturi-Typ

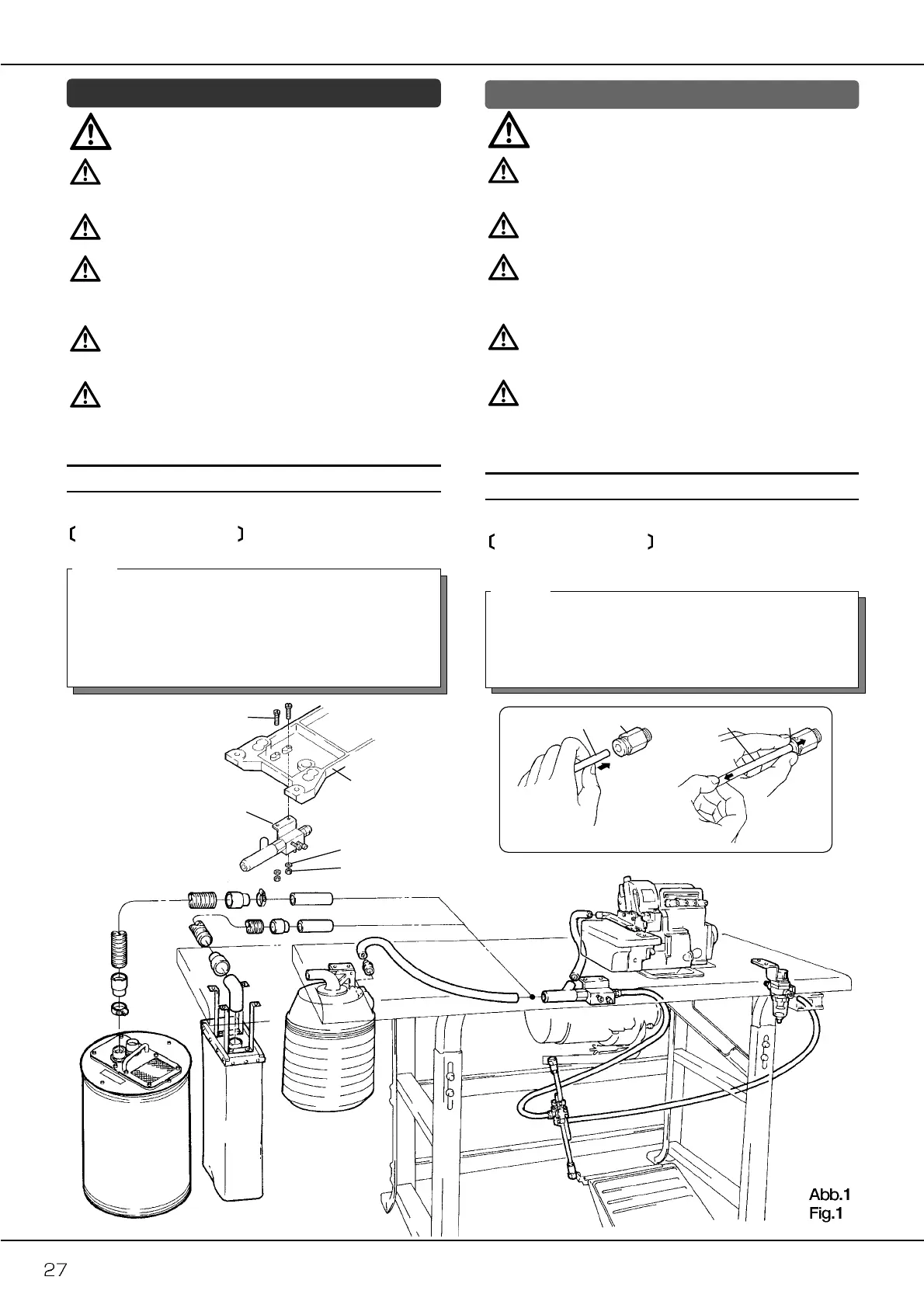

Schließen Sie die Druckluftleitungen wie abgebildet an.
Montage von Venturi
Venturi-Einheit in der Reihenfolge 2 bis 5 an die Maschinenauflage 1.
Hinweis
●Führen Sie den Schlauch 6 bis zum Anschlag in das
Verbindungsstück 7 ein. Nach dem Anschließen aller
Druckluftleitungen kontrollieren Sie jede Leitung einzeln
auf festen Sitz, indem Sie daran ziehen.
●Um den Schlauch 6 vom Verbindungsstück 7 zu trennen, ziehen
Sie daran und drücken den Auslösering 8 dabei gleichzeitig
gegen das Verbindungsstück 7 .
Branchement des conduites d'air comprimé
A
A
VER
VER
TISSEMENT
TISSEMENT
Toujours commencer par couper l'alimentation électrique et
débrancher la machine, puis confier le branchement des conduites
d'air comprimé à des techniciens qualifiés.
Toujours commencer par raccorder toutes les conduites d'air
comprimé avant de les brancher au compresseur (source d'air comprimé).
Un branchement incorrect des conduites d'air comprimé
entraîne des dysfonctionnements. Pour éviter les accidents et les
dommages sur la machine, contrôlez scrupuleusement le
branchement de toutes les conduites d'air comprimé.
Avant de régler le conditionneur d'air comprimé, mettez la
machine hors service et branchez toutes les conduites d'air comprimé,
puis mettez en service l'alimentation en air comprimé du compresseur.
Vidanger régulièrement le conditionneur d'air comprimé
avant que le niveau de l'eau de condensation ait atteint le butoir!
En cas de dépassement de ce niveau, l'eau de condensation coule
dans l'électrovanne ou le vérin! Attention ! L'eau de condensation
gicle par le bas.
Type Venturi
Branchez les conduites d'air comprimé comme indiqué sur la figure.
Montage du Venturi
Montez l'unité Venturi sur le plan de travail 1 en suivant les étapes
2 à 5 .
Remarque
●Enfoncez le flexible 6 dans le raccord 7 jusqu'à la butée.
Après avoir branché toutes les conduites d'air comprimé,
vérifiez la stabilité de chacune d'elle en tirant dessus.
●Pour séparer le flexible 6 du raccord 7 , tirez dessus tout en
pressant la bague 8 contre le raccord 7 .
