Austauschen und Justieren der Messer
VORSICHT
VORSICHT
Stets zuerst die Maschine abschalten, dann ausstecken und
anschließend die Messer von qualifizierten Mechanikern
austauschen und justieren lassen.
Beim Austauschen bzw. Justieren der Messer besteht
Verletzungsgefahr für Hände und/oder Finger!
Hinweis
Bei den Messern des Kettentrenners handelt es sich um
Verschleißteile. Eine Verschlechterung des Schneideresultats
zeigt an, daß die Lebensdauer der Messer erschöpft ist.
Sie sollten dann ausgetauscht werden.

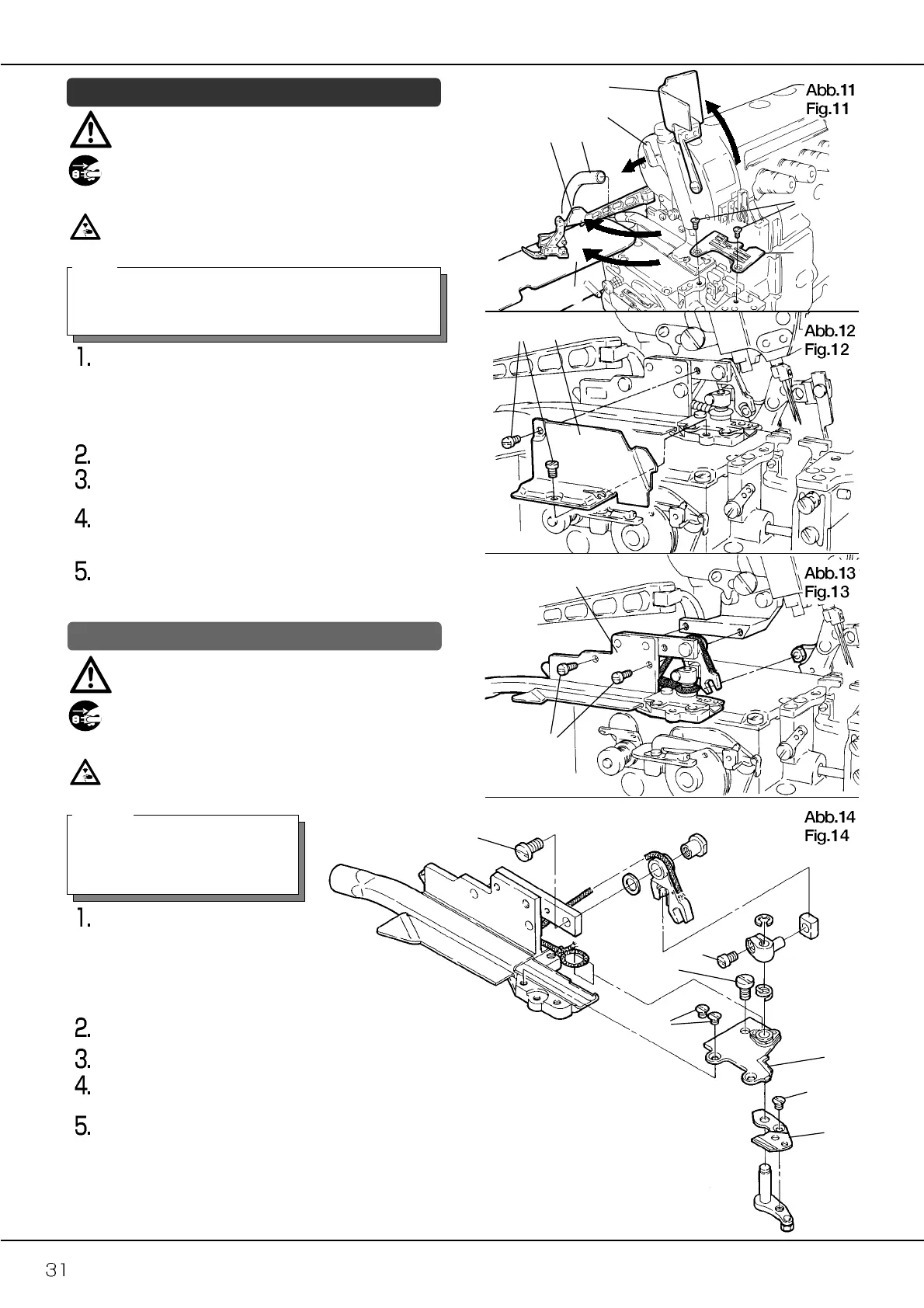

Schlauch 1 abziehen. Augenschutz 2 öffnen und
Stoffauflageplatte 3 entfernen. Das Handrad von Hand
drehen, bis die Nadel in ihrem oberen Totpunkt steht.
Den Presserfußlüfterhebel 4 drücken und den Presserfussarm
5 zur Seite herausklappen.
Schraube 6 herausdrehen und Stichplatte 7 abnehmen.
Schrauben 8 lösen und anschließend Stofführung 9 entfernen.
Schrauben 10 lösen und anschließend KH-Einrichtung 11
abnehmen.
Schrauben 12,13,14,15 und 16 herausdrehen. Anschließend
das unbewegliche Messer 17 und das bewegliche Messer 18
entfernen.
Die beiden Messer 17 und 18 durch neue Messer ersetzen.
Den Kettentrenner in umgekehrter Reihenfolge der
Vorgehensweise oben (Punkte 1 - 4) wieder montieren.
Remplacement et réglage des couteaux
A
A
VER
VER
TISSEMENT
TISSEMENT
Toujours commencer par couper l'alimentation électrique et
débrancher la machine, puis confier le remplacement et le réglage
des couteaux à des techniciens qualifiés.
Danger de blessure des mains et des doigts au cours du
remplacement et du réglage des couteaux !
Remarque
Les couteaux du coupe-chaînette sont
des pièces d'usure. Une dégradation du
résultat de coupe indique que la durée
de vie des couteaux est écoulée.
Il faut alors les remplacer.
Retirer le flexible 1. Ouvrir la protection
pour les yeux 2 et retirer le plan de travail 3.
Tourner le volant à la main pour amener
l'aiguille à son point mort haut. Appuyer sur
le levier releveur du pied presseur 4 et bras du
pied presseur 5 sur le côté. Retirer la vis 6 et
la plaque à aiguille 7.
Retirer les vis 8 puis le guide-ouvrage 9.
Retirer les vis 10 puis le dispositif KH 11.
Retirer les vis 12, 13, 14, 15, et 16, puis retirer le couteau
fixe 17 et le couteau mobile 18.
Remplacer les deux couteaux 17 et 18 par des couteaux
neufs. Remonter le coupe-chaînette en effectuant les
opérations 1 à 4 dans l'ordre inverse.
