Intercambio y ajuste de las cuchillas
A
A
VISO
VISO
Antes de nada, desconecte siempre la máquina, después
saque el enchufe fuera de la caja de enchufe y finalmente encargue
el intercambio y ajuste de las cuchillas solamente a mecánicos
cualificados.
!Durante el intercambio o ajuste de las cuchillas existe peligro
de lesionarse las manos y/o los dedos!
Nota
Las cuchillas del cortacadeneta son piezas de desgaste. Un
empeoramiento del resultado de corte es un indicio de que su
duración de vida ha llegado a su fin. En tal caso proceda a su
intercambio.

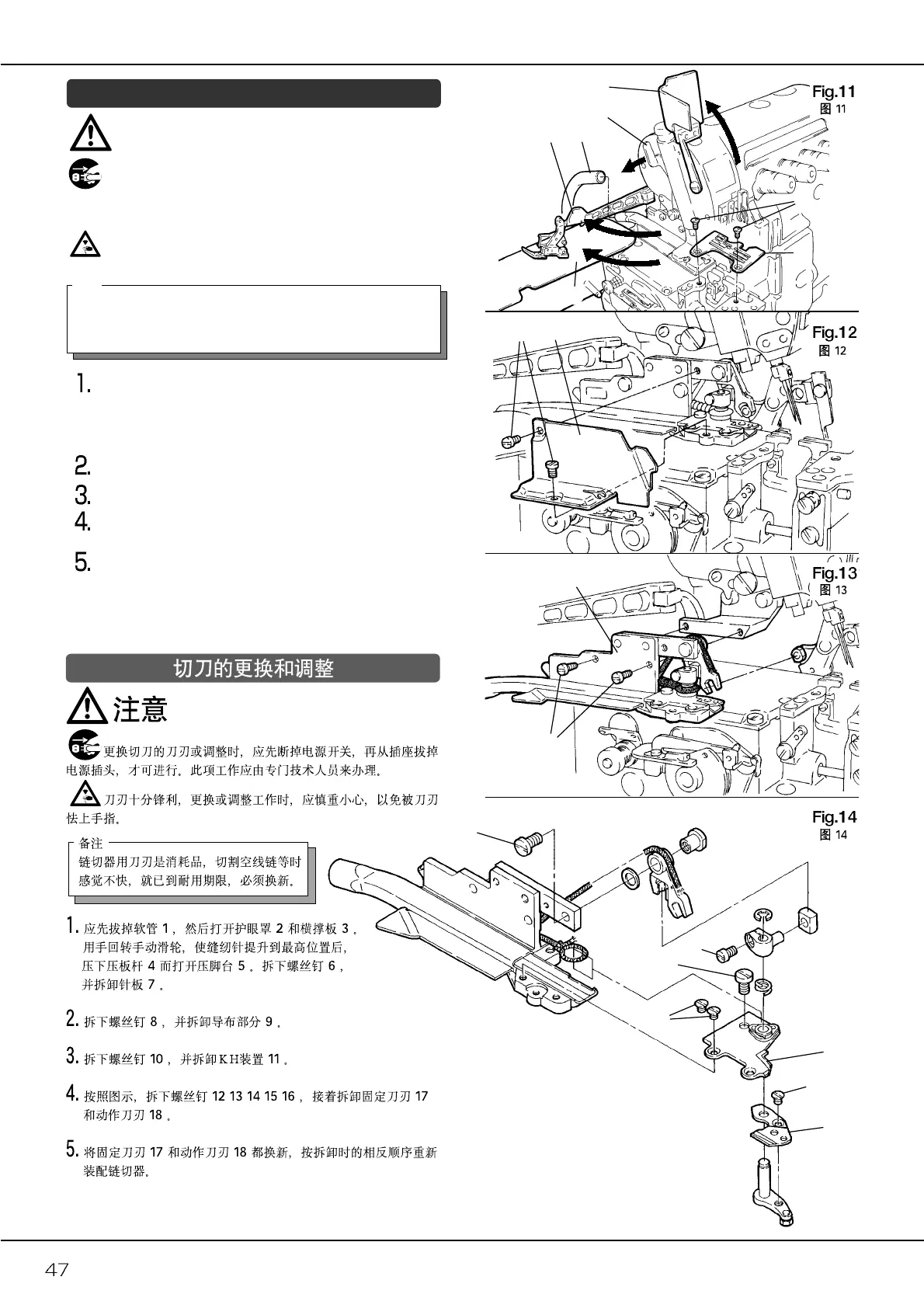

Retire el tubo flexible 1. Abra el salvavista 2 y retire la placa
de apoyo para el material 3. Gire el volante con la mano hasta
que la aguja quede en su punto muerto superior. Presione la
palanca alzaprensatelas 4 y desencaje el brazo del prensatelas
5. Saque el tornillo 6 y quite la placa de aguja 7.
Afloje los tornillos 8 y retire el guiatelas 9.
Afloje los tornillos 10 y retire el dispositivo KH 11.
Saque los tornillos 12, 13, 14, 15 y 16.
A continuación, retire la cuchilla fija 17 y la móvil 18.
Remplace las dos cuchillas 17 y 18 por otras nuevas. Vuelva
a montar el cortacadeneta por orden inverso a la forma de
proceder indicada arriba (puntos 1 al 4).
