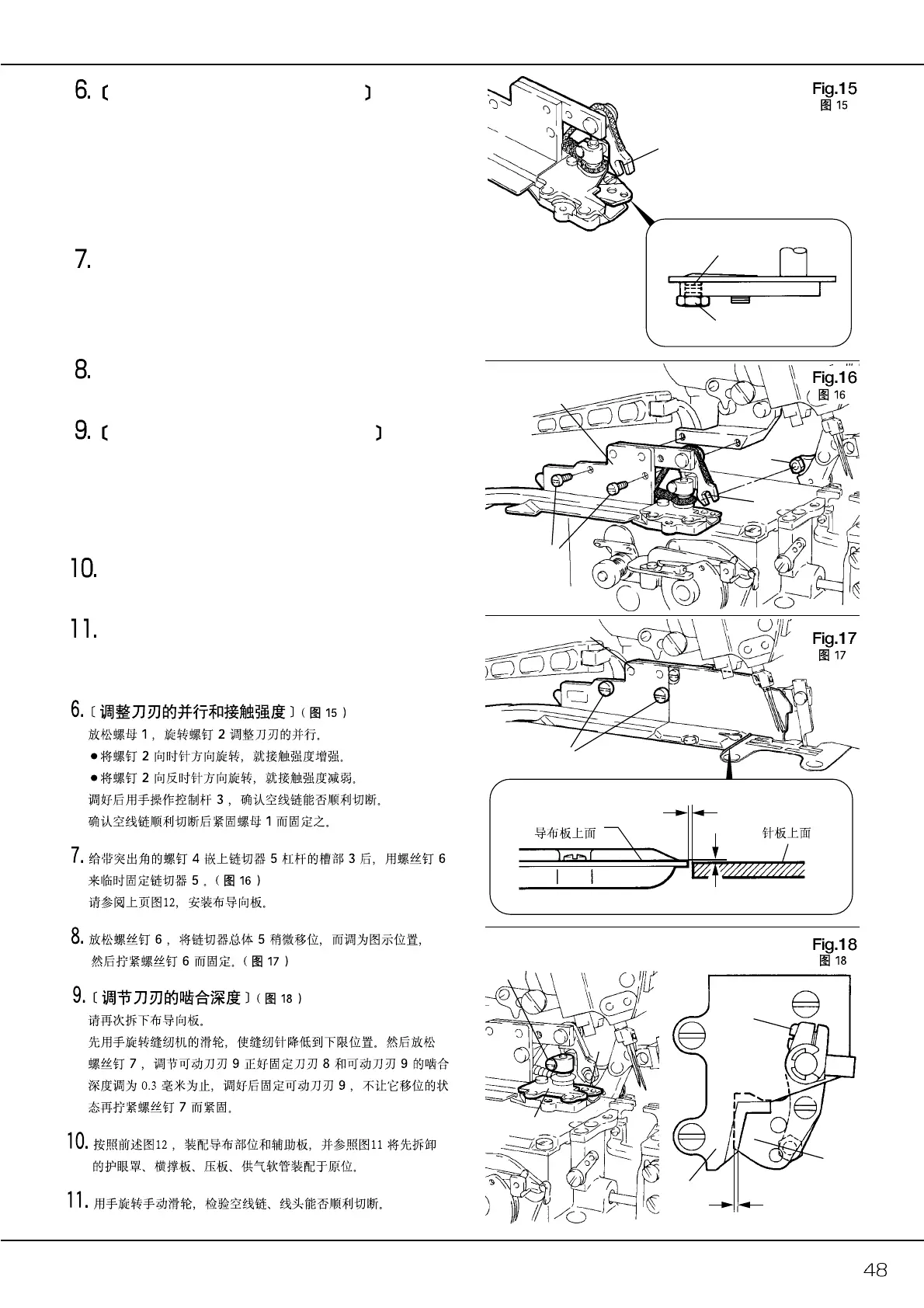

Ajuste de la presión de la cuchilla (Fig.15)
Para ajustar la presión de la cuchilla, afloje la tuerca 1 y gire
seguidamente el tornillo 2, según sea necesario.
●Para aumentar la presión, gire el tornillo 2 en sentido
horario.
●Para disminuir la presión, gire el tornillo 2 en sentido
antihorario.
Después de hacer el ajuste, mueva la palanca
3
con la mano
y compruebe si las cuchillas cortan el hilo perfectamente.
A continuación, apriete la tuerca 1.
Posicione la marca
3
de la palanca
5
del cortacadeneta
contra el bloque
4
.
Asegure provisionalmente el cortacadeneta
5
con el tornillo
6
.
(Fig.16)
Monte usted la guia de tela (por favor ver dibujo 12 en la
pàgina anterior).
Afloje el tornillo
6
y posicione el cortacadeneta
5
de acuerdo
con las medidas indicadas en la figura.
Una vez hecho el ajuste, apriete el tornillo
6
. (Fig.17)
Ajuste del solapado de las cuchillas (Fig.18)
Demonte usted la guia de tela.
Gire el volante con la mano hasta que la aguja quede en su
punto muerto inferior. Afloje el tornillo
7
y ajuste la posición de
la cuchilla móvil
9
, de forma que ambas cuchillas
8
y
9
se
solapen 0.3 mm.
Una vez terminado el ajuste, asegure la cuchilla móvil
9
con
el tornillo
7
.
Asegure el guiatelas y la placa auxiliar (véase la fig. 12 de la
página anterior). Coloque nuevamente el salvavista, la placa
de trabajo y el prensatelas en su posición inicial (véase la fig. 11).
Girando el volante, compruebe si el hilo queda cortado
perfectamente.
