Installation 17
TUYAUTERIE HORIZONTALE,
DU PUITS VERS LA POMPE
1. Ne jamais utiliser un tuyau d'aspiration dont le diamètre est plus petit que le
diamètre de l'orifice d'aspiration de la pompe.
2. Pour faciliter l'amorçage lorsque la pompe est branchée sur plusieurs pointes
filtrantes, poser un clapet de non retour en ligne, comme il est illustré à la
Figure 2. S'assurer que la flèche du clapet de non retour indiquant le sens du
débit est orientée vers la pompe.
DIAMÈTRE DES TUYAUX DE REFOULEMENT
1. Si l'on augmente le diamètre des tuyaux de refoulement, poser un réducteur
dans l'orifice de refoulement de la pompe. Ne pas augmenter le diamètre des
tuyaux par palier.
2. Si la pompe est loin des points de la prise d'eau, le diamètre des tuyaux de
refoulement doit être augmenté afin de réduire les pertes de pression causées
par le frottement.
• Jusqu'à100pieds:Mêmediamètrequelediamètredel'orificede
refoulement de la pompe.
• De100à300pieds:Augmenterd'undiamètredetuyau.
• De300à600pieds:Augmenterdedeuxdiamètresdetuyau.
ARROSAGE DES PELOUSES
Cette pompe est conçue pour arroser les pelouses et débiter suffisamment d'eau
à la pleine pression des arroseurs. Cette pompe peut aspirer l'eau d'un étang,
d'une citerne ou bien elle peut être branchée sur des pointes filtrantes.
Le refoulement de la pompe peut être divisé pour alimenter deux «2»
systèmes d'arrosage ou plus. Un refoulement multiple suggéré est illustré
à la Figure 3.
Ne pas brancher cette pompe sur un réservoir sous pression ni l'utiliser en tant
que pompe de surpression.
INSTALLATION DE LA POMPE
NOTA : Effectuer tous les raccordements filetés à la pompe seulement avec du
ruban d’étanchéité en PTFE pour filetage. Ne pas utiliser de pâte pour raccords
filetés sur la pompe : ce produit
réagira avec le plastique des composants de la pompe. S'assurer que tous
les raccords du tuyau d'aspiration sont étanches et hermétiques. Si le tuyau
d'aspiration aspire de l'air, la pompe ne pompera pas l'eau du puits.
1. Boulonner la pompe sur un socle de niveau et solide.
2. Supporter toutes les tuyauteries branchées sur la pompe.
3. Envelopper, de gauche à droite, (en faisant face au tuyau) de 1 1/2 épaisseur
à deux épaisseurs du ruban d’étanchéité en PTFE pour filetage tous les filets
mâles à brancher sur la pompe.
4. Serrer tous les raccords à la main, puis de 1 1/2 tour de plus. Ne pas les
serrer exagérément.
NOTA : Installer la pompe aussi près que possible de la tête du puits. De grandes
longueurs de tuyauterie et de nombreux raccords créent un frottement, ce qui
réduit le débit.
NOTA : Dans le cas de grandes longueurs horizontales de tuyaux, poser un té
d'amorçage entre le clapet de non retour et la tête du puits, comme il est illustré
à la Figure 1. Dans le cas de pointes filtrantes, poser un clapet de non retour
comme il est illustré à la Figure 2. S'assurer que la flèche indiquée sur le clapet
de non retour est orientée vers la pompe.
Utiliser des tuyaux en fer ou de norme 80. Pour de plus amples renseignements,
se reporter à «Installation de tuyaux du puits».
20
100
80
60
40
1909 0997 DS3

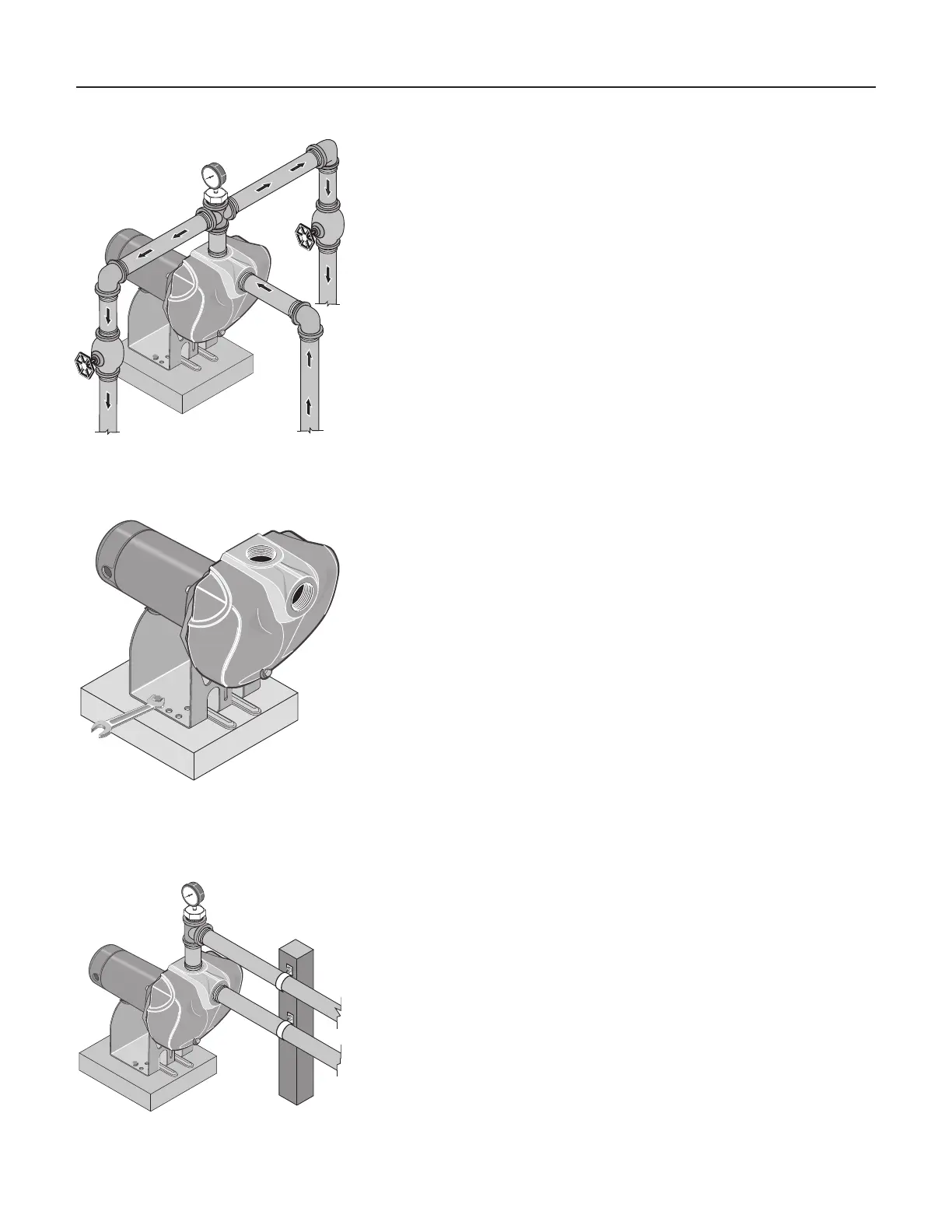

Figure 3 : Refoulement multiple
3023 0997 DS3
Figure 4 : Boulonnage de la pompe
20
100
80
60
40
3024 0997 DS3
Figure 5 : - Supporter tous les tuyaux
branchés sur la pompe
