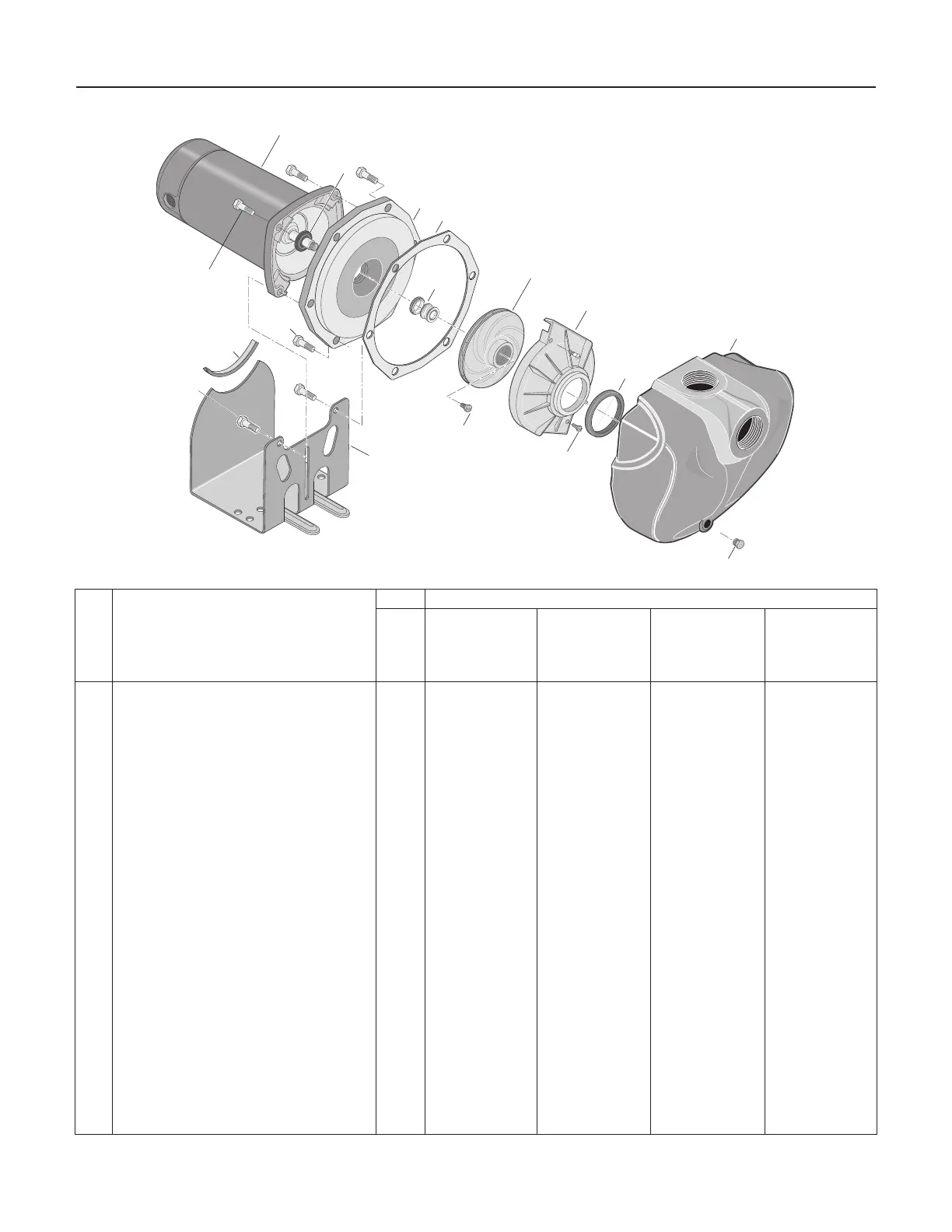

Pièces de rechange 24
•Piècesnonillustrées.
* Dans le cas des modèles 10LTHH et 15 LTHH, ne pas utiliser les vis de l’impulseur.
† Les modèles 20LTHH et 25LTHH utilisent (4) vis à tête creuse U30-99SS (3/8-16 x 1 po).
3621 1199SPC
2
3
13
14
15
12
7A
11
5
7
4
A
N° de Modèle
10LTHH 15LTHH 20LTHH 25LTHH
10LTHH3 15LTHH3 20LTHH3 25LTHH3
10LTHH3-575T 15LTHH3-575T 20LTHH3-575T 25LTHH3-575T
Réf. Désignation Qté 1 ch 1-1/2 ch 2 ch 2-1/2 ch
1 Moteur monophasé de 115/230 V 1 J218-596PKG J218-601PKG J218-883APKG J218-628A
1 Moteur, 230/460V triphasé 1 AP100EL AP100FL AP100GL AP100G5L
1 Moteur 575V TEFC 1 J218-998AC J218-999AC J218-1000AC J218-1001AC
2 Déflecteur d'eau 1 17351-0009 17351-0009 17351-0009 17351-0009
3 Plaque d'étanchéité 1 C3-155 C3-155 C3-117 C3-117
4 Joint de la plaque d'étanchéité 1 C20-86 C20-86 C20-87 C20-87
5 Joint d'arbre 1 U109-6A U109-6A U109-6A U109-6A
6 Impulseur (monophasé) 1 C105-92PKB C105-92PC C105-214PDA C105-214PA
6 Impulseur (triphasé) 1 C105-92PKBA C105-92PCA C105-214PDA C105-214PA
6A Vis de l'impulseur* 1 C30-14SS C30-47SS C30-14SS C30-14SS
7 Diffuseur 1 C101-276P C101-276P C101-182 C101-182
7A Vis de 10-24 po x 1 po de long 2 U30-696SS U30-696SS — —
7A Vis à métaux de 8-32 x 7/8 po de long 2 — — U30-53SS U30-53SS
8 Bague du diffuseur 1 C21-10 C21-10 C21-2 C21-2
9 Corps de la pompe 1 C76-67 C76-67 C76-68 C76-68
10 Bouchon fileté à tête hexagonale
de 1/4 de po NPT 1 U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
11 Socle 1 C4-82 C4-82 C4-82 C4-82
12 Vis à chapeaux inférieure
de 3/8-16 x 1 1/4 po 2 U30-75ZP U30-75ZP U30-75ZP† U30-75ZP†
13 Vis à chapeaux supérieure
de 3/8-16 x 1 po 2 U30-74ZP U30-74ZP U30-74ZP† U30-74ZP†
14 Patin du moteur 1 C35-5 C35-5 C35-5 C35-5
15 Vis à chapeaux de 3/8-16 x 3/4 po 6 U30-72ZP U30-72ZP — —
15 Vis à chapeaux de 5/16-18 x 3/4 po 8 — — U30-60ZP U30-60ZP
• Rondelle-freinde3/8depo 2 U43-12ZP U43-12ZP U43-12ZP U43-12ZP
• Écrousàsixpansde3/16-18 2 U36-37ZP U36-37ZP U36-37ZP U36-37ZP
